LTC2488 - 具 Easy Drive 输入电流抵消功能的 16 位、2 通道 / 4 通道 ΔΣ ADC

LTC®2488 是一款采用 Easy Drive 技术的 4 通道 (2 个差分通道)、16 位、无延迟增量累加 (No Latency ΔΣTM) ADC。这种已获专利的采样方案通过差分输入电流的自动抵消而消除了动态输入电流误差和片内缓冲的缺点。这使得既能够保持出色 DC 准确度,同时又可对大的外部源阻抗和轨至轨输入信号直接进行数字化处理。 LTC2488 包含一个集成振荡器。可对该器件进行配置,以测量一个外部信号 (从 4 个工作于单端或差分模式的模拟输入通道的组合)。它可自动地同时抑制 50Hz 和 60Hz 的线路频率。 LTC2488 提供了一个与基准电压无关的宽共模输入范围 (0V 至 VCC)。可以选择单端输入或差分输入的任何组合,而且,第一个转换 (在选择一个新通道之后) 是有效的。

特点
  • 多达 2 个差分输入或 4 个单端输入
  • Easy DriveTM 技术实现了具零差分输入电流的轨至轨输入
  • 能够以完整的准确度对高阻抗传感器直接进行数字化处理
  • 600nV RMS 噪声 (0.02LSB 转换噪声)
  • GND 至 VCC 输入 / 基准共模范围
  • 同时 50Hz / 60Hz 抑制
  • 2ppm INL,无漏失码
  • 1ppm 偏移和 15ppm 全标度误差
  • 无延迟:数字滤波器可在单个周期内实现稳定 (即使在选择了一个新的通道之后也不例外)
  • 2.7V 至 5.5V 单工作电源 (0.8mW)
  • 内部振荡器
  • 纤巧型 4mm x 3mm DFN 封装
典型应用

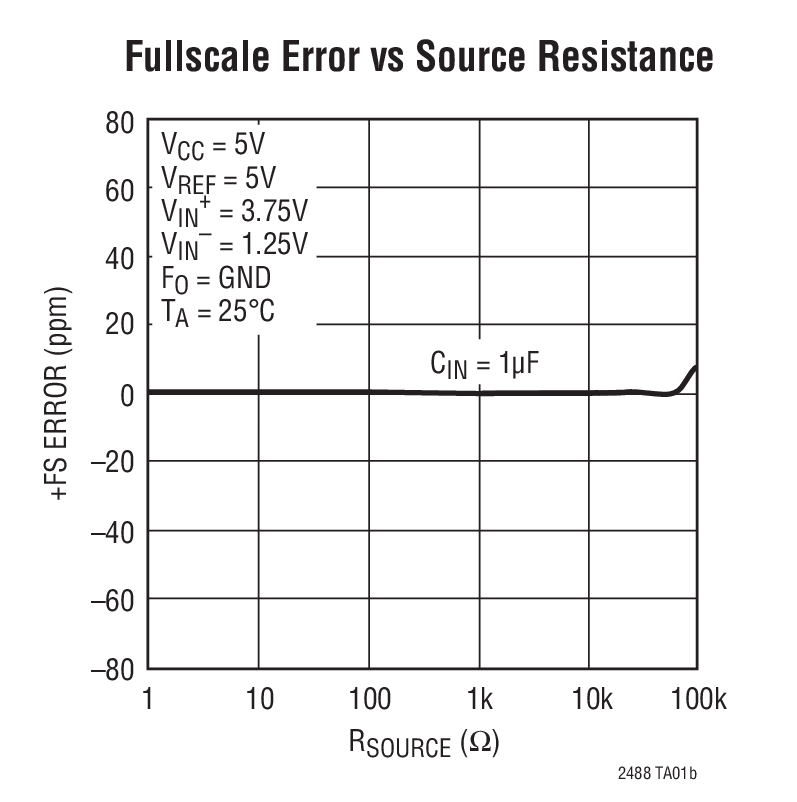

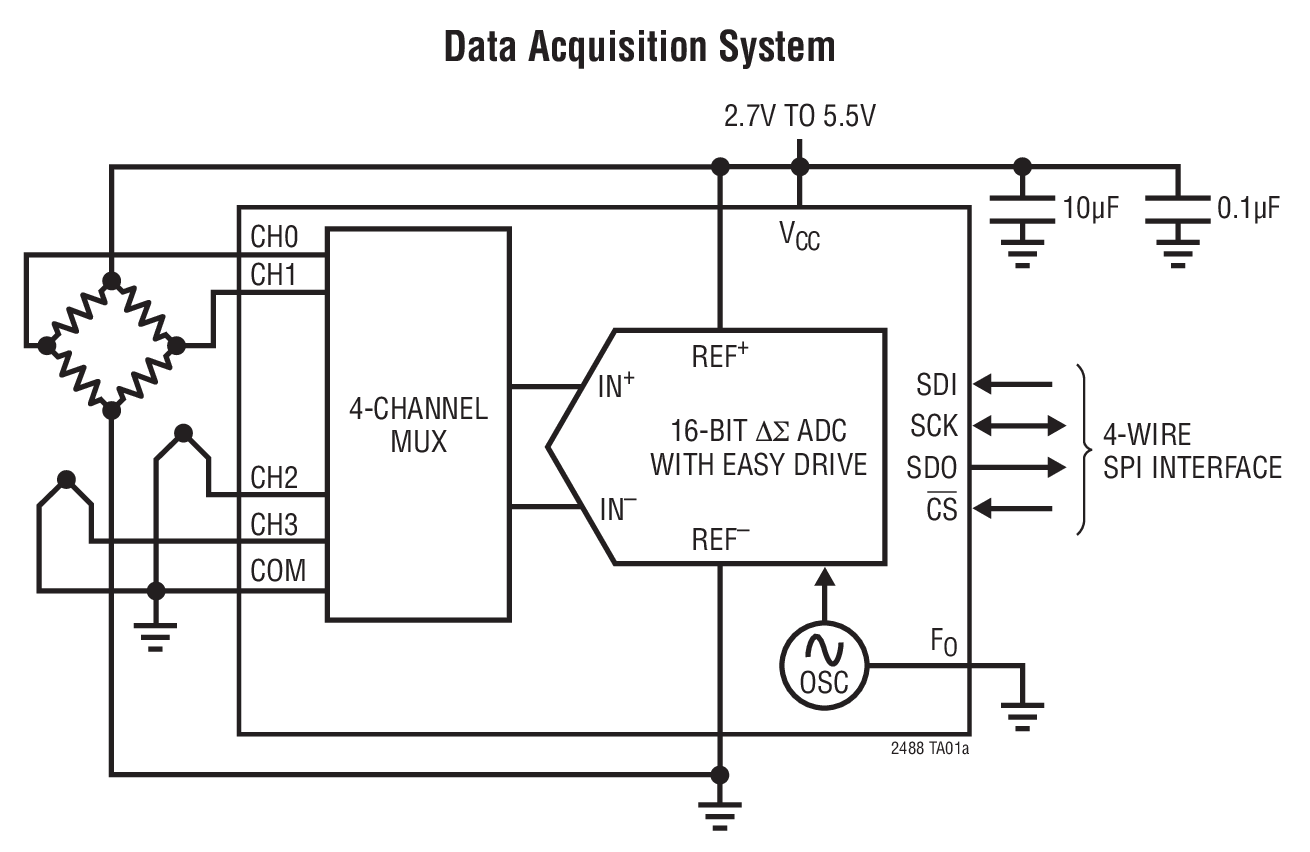

LTC2488 Typical Application
LTC2488 Typical Application
应用
  • 直接传感器数字化转换器
  • 直接温度测量
  • 仪表
  • 工业过程控制
封装信息

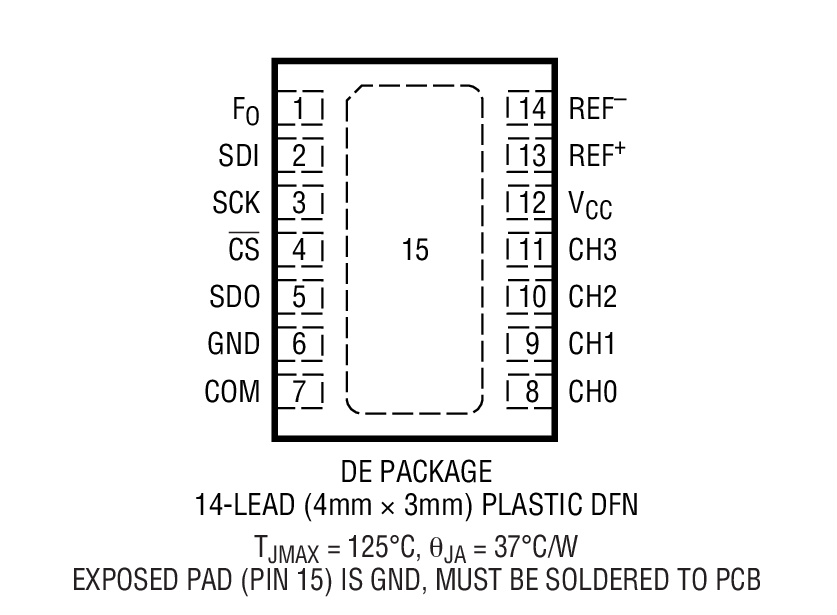

LTC2488 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC2488CDE#PBF4x3 DFN-14C$3.15$2.15
LTC2488CDE#TRPBF4x3 DFN-14C$3.21$2.21
LTC2488IDE#PBF4x3 DFN-14I$3.78$2.58
LTC2488IDE#TRPBF4x3 DFN-14I$3.84$2.64
演示电路板
器件型号描述价格
DC1009A-BLTC2488 16-bit 2-ch ADC, req DC590$50.00
Companion Boards
器件型号描述价格
DC590BIsolated USB Serial Controller for Linear Technology QuikEval-Compatible Demo Boards$50.00
