LTC2850 - 3.3V 20Mbps RS485/RS422 收发器

LTC®2850、LTC2851 和 LTC2852 是低功率、20Mbps RS485/ RS422 收发器,采用 3.3V 工作电源。接收器具有一个 1/8 单位负载以支持每根总线多达 256 个节点 (C、I 等级),并具有一个故障保险功能以在输入浮置或短路的条件下保证高输出状态。

当被停用或电源被拿掉时,驱动器可在整个共模范围内保持高输出阻抗。通过对所有的输出进行电流限制并利用热停机功能,可避免发生因总线争用或故障所导致的功耗过大情况。 增强型 ESD 保护使得这些器件能够在收发器接口上承受高达 ±15kV (人体模型) 的电压,而不会发生锁断或受损现象。

特点
  • 3.3V 电源电压
  • 最大数据速率为 20Mbps
  • 在高达 ±15kV HBM 条件下未发生损坏或锁断
  • 高输入阻抗支持 256 个节点 (C、I 等级)
  • 可在高達 125ºC 工作 (H 等级)
  • 在整个共模范围内得到保证的故障保险接收器操作
  • 电流限制的驱动器和热停机功能
  • 延迟微功率停机:5μA 最大值 (C、I 等级)
  • 上电 / 断电无干扰驱动器输出
  • 低工作电流:在接收模式中为 370μA (典型值)
  • 与 TIA/EIA-485-A 规范兼容
  • 采用 8 引脚和 10 引脚 3mm x 3mm DFN、8 引脚和 10 引脚 MSOP、以及 8 引脚和 14 引脚 SO 封装
典型应用

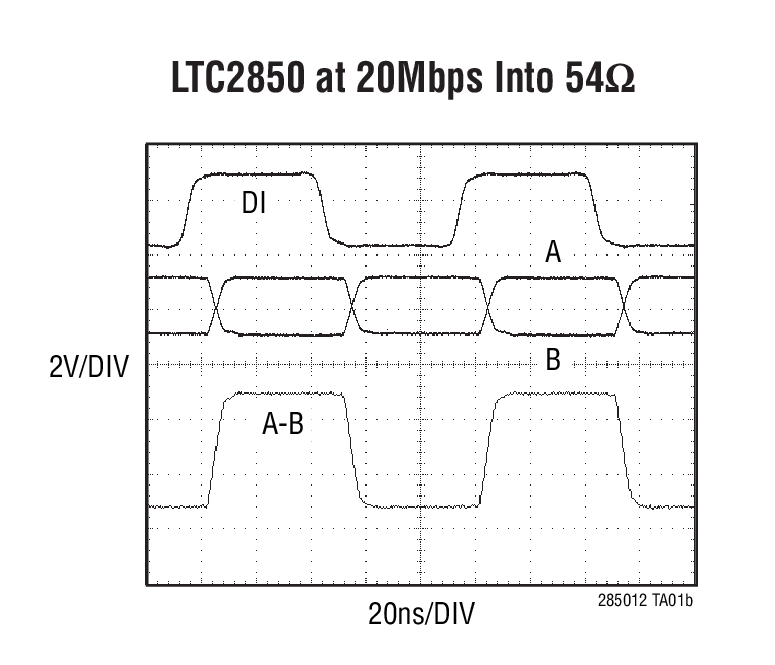

LTC2850 Typical Application
LTC2850 Typical Application
应用
  • 低功率 RS485/RS422 收发器
  • 电平变换器
  • 背板收发器
封装信息

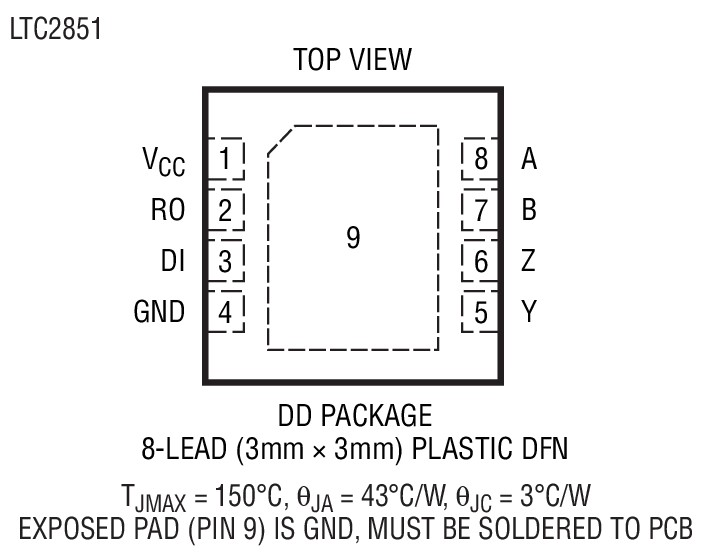

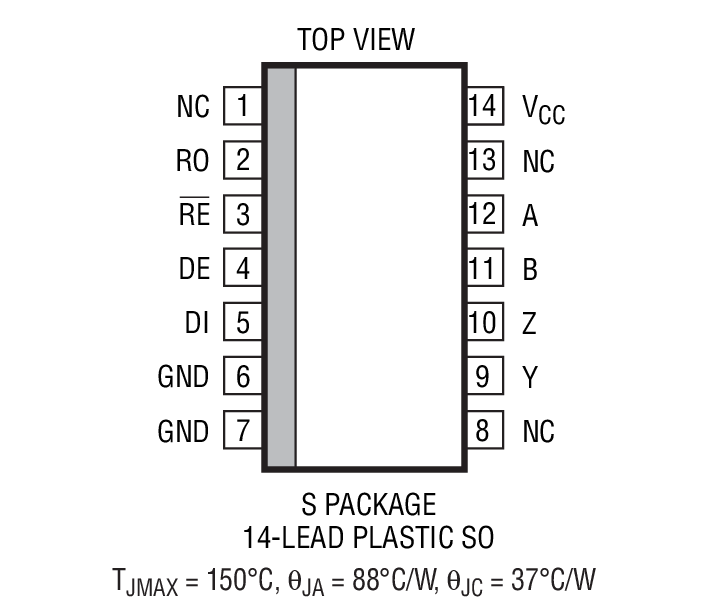

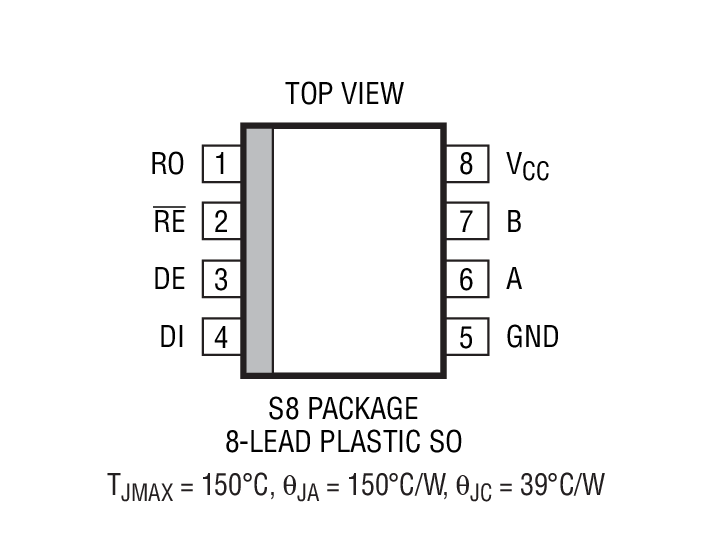

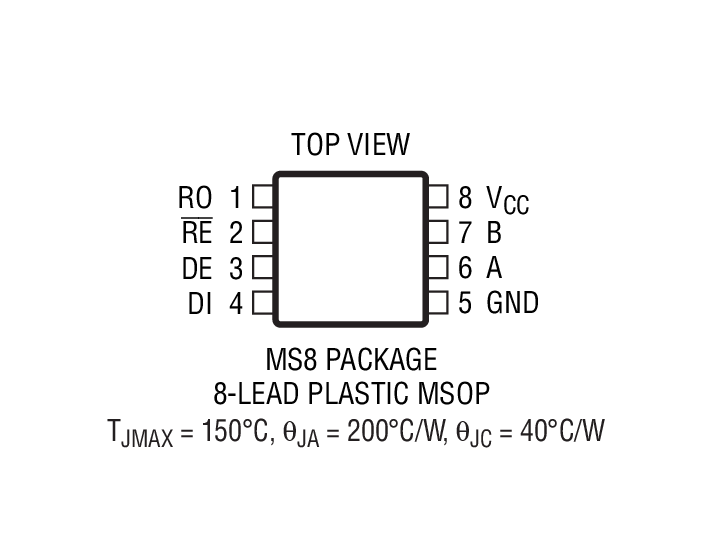

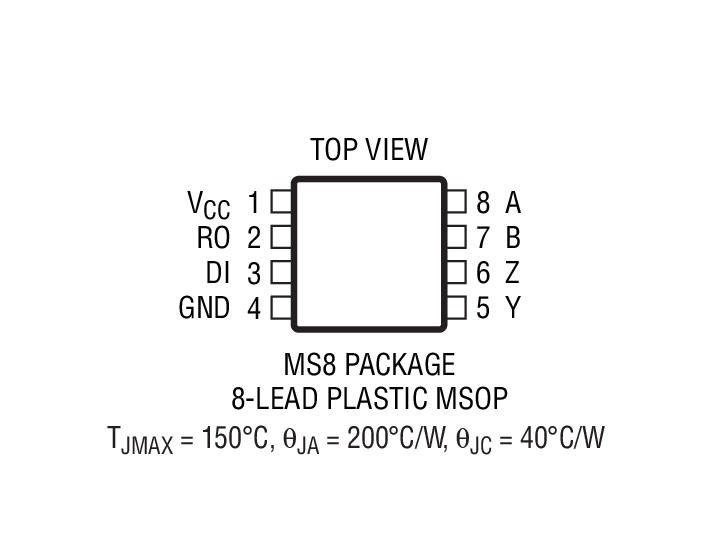

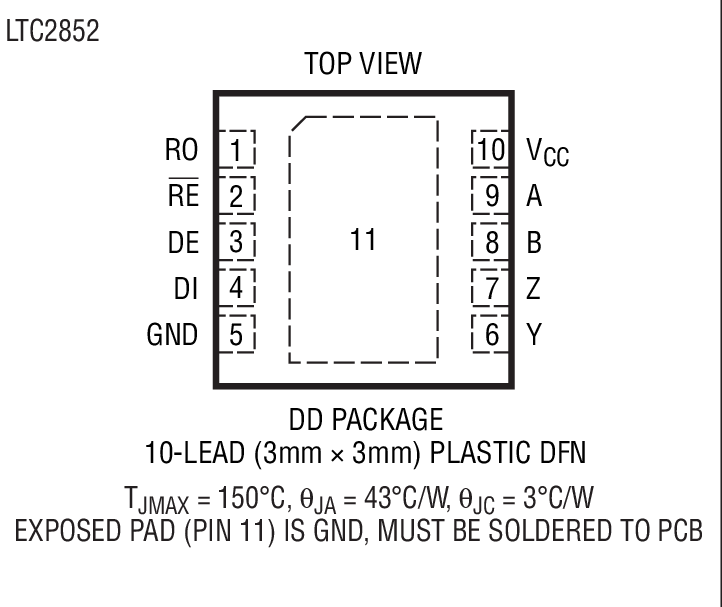

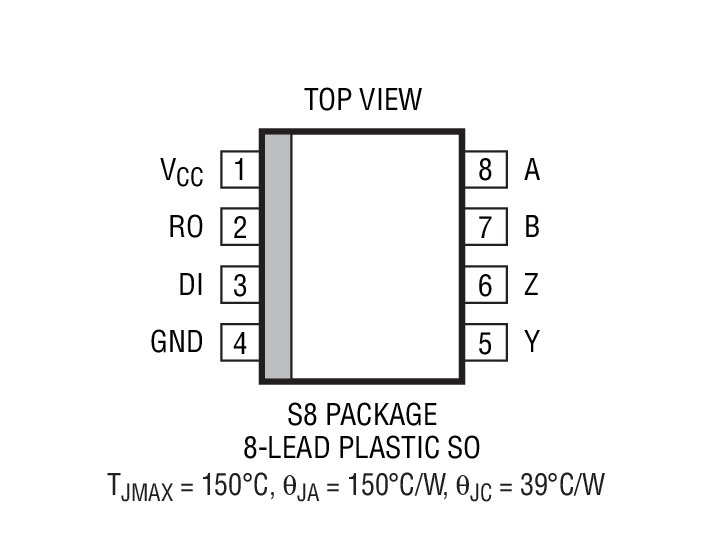

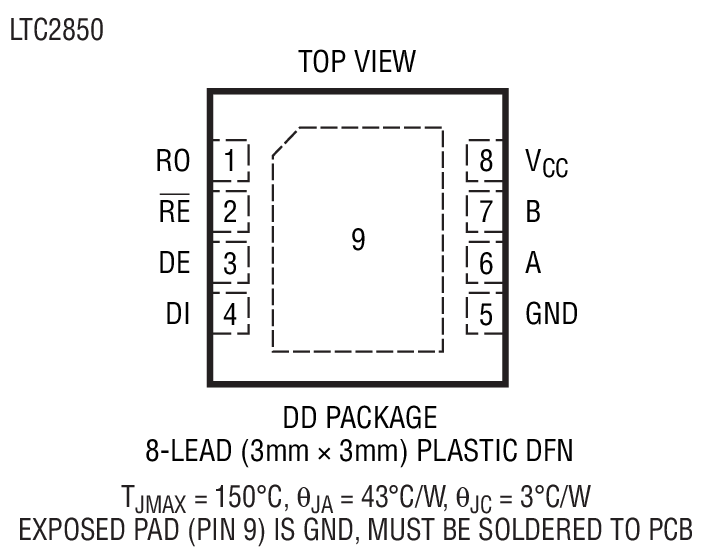

LTC2850 Package Drawing

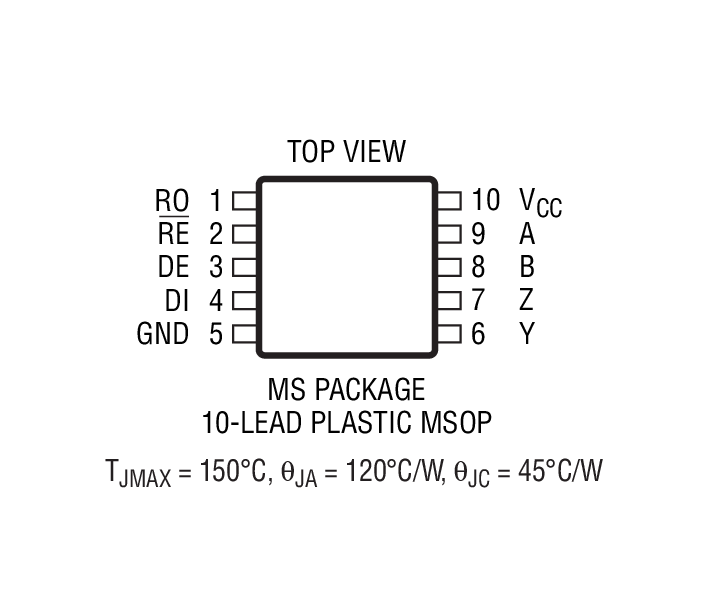

LTC2850 Package Drawing
LTC2850 Package Drawing
LTC2850 Package Drawing
LTC2850 Package Drawing
LTC2850 Package Drawing
LTC2850 Package Drawing
LTC2850 Package Drawing
LTC2850 Package Drawing
