LTC2955 - 具自动接通功能的按钮接通 / 关断控制器
LTC®2955 是一款微功率按钮接通 / 关断控制器，可通过从电源监视器输入和防反跳按钮输入产生一个干净的使能输出来管理系统电源。该器件具有一个中断输出，负责在按钮触发或低电源电压情况下向系统发出告知信号。当系统处于就绪状态时，它可以使用断电输入以关断电源。如果按钮被持续揿压的时间超过了可配置的关断期限，则系统电源将被强制关断.
电源输入涵盖了 1.5V 至 36V 的宽阔范围。稳健的按钮输入可处理 ±36V 的宽电压摆幅以及至 ±25kV 的 ESD 冲击 (人体模型)，而不会发生锁断或受损的现象。1.2μA 的低电源电流最大限度地延长了电池的工作时间。该器件可提供针对正或负使能极性的独立版本。
特点

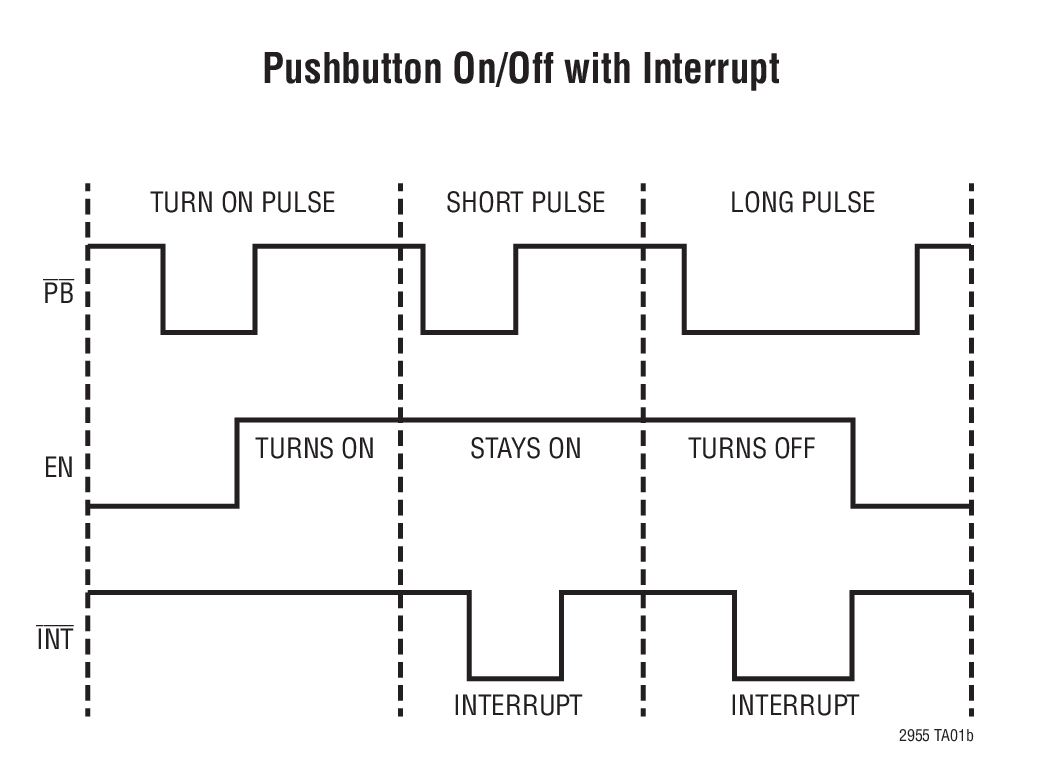

典型应用  | 应用

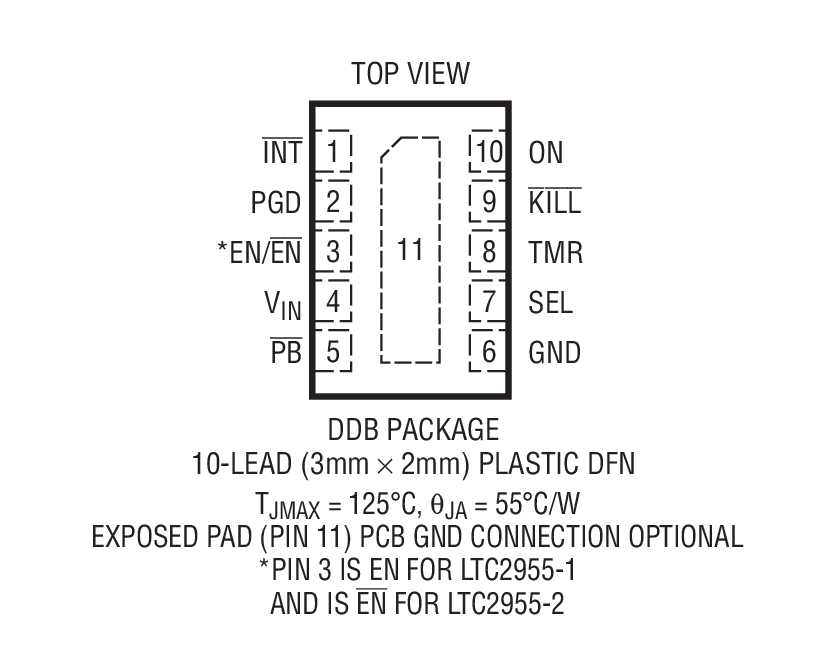

封装信息  |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LTC2955CDDB-1#PBF | 3x2 DFN-10 | C | $2.88 | |
| LTC2955CDDB-1#TRMPBF | 3x2 DFN-10 | C | $2.88 | $2.03 |
| LTC2955CDDB-1#TRPBF | 3x2 DFN-10 | C | $2.83 | $1.98 |
| LTC2955CDDB-2#PBF | 3x2 DFN-10 | C | $2.88 | |
| LTC2955CDDB-2#TRMPBF | 3x2 DFN-10 | C | $2.88 | $2.03 |
| LTC2955CDDB-2#TRPBF | 3x2 DFN-10 | C | $2.83 | $1.98 |
| LTC2955CTS8-1#PBF | SOT-23 | C | $2.88 | |
| LTC2955CTS8-1#TRMPBF | SOT-23 | C | $2.88 | $2.03 |
| LTC2955CTS8-1#TRPBF | SOT-23 | C | $2.83 | $1.98 |
| LTC2955CTS8-2#PBF | SOT-23 | C | $2.88 | |
| LTC2955CTS8-2#TRMPBF | SOT-23 | C | $2.88 | $2.03 |
| LTC2955CTS8-2#TRPBF | SOT-23 | C | $2.83 | $1.98 |
| LTC2955IDDB-1#PBF | 3x2 DFN-10 | I | $3.44 | |
| LTC2955IDDB-1#TRMPBF | 3x2 DFN-10 | I | $3.44 | $2.43 |
| LTC2955IDDB-1#TRPBF | 3x2 DFN-10 | I | $3.39 | $2.38 |
| LTC2955IDDB-2#PBF | 3x2 DFN-10 | I | $3.44 | |
| LTC2955IDDB-2#TRMPBF | 3x2 DFN-10 | I | $3.44 | $2.43 |
| LTC2955IDDB-2#TRPBF | 3x2 DFN-10 | I | $3.39 | $2.38 |
| LTC2955ITS8-1#PBF | SOT-23 | I | $3.44 | |
| LTC2955ITS8-1#TRMPBF | SOT-23 | I | $3.44 | $2.43 |
| LTC2955ITS8-1#TRPBF | SOT-23 | I | $3.39 | $2.38 |
| LTC2955ITS8-2#PBF | SOT-23 | I | $3.44 | |
| LTC2955ITS8-2#TRMPBF | SOT-23 | I | $3.44 | $2.43 |
| LTC2955ITS8-2#TRPBF | SOT-23 | I | $3.39 | $2.38 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC1836A-A | LTC2955IDDB-1 PB On/Off Controller with Automatic Turn On (EN output) | $25.00 |
| DC1836A-B | LTC2955IDDB-2 PB On/Off Controller with Automatic Turn On (/EN output) | $25.00 |
