LTC2991 - 8 通道 I2C 电压、电流和温度监视器

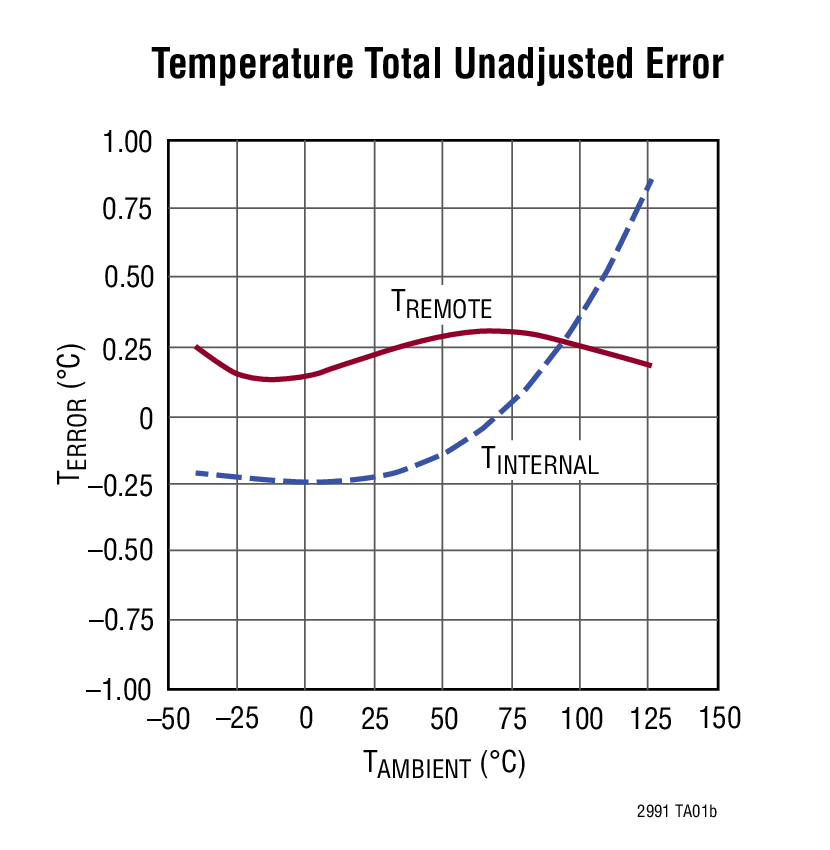

LTC®2991 用于监视系统温度、电压和电流。通过 I2C 串行接口，8 个监视器可单独地测量电源电压，并能配对以进行电流检测电阻器或温度感测晶体管的差分测量。其他的测量包括内部温度及内部 VCC。内部 10ppm 基准最大限度地缩减了所需的支持元件数目以及占板面积。可选地址和可配置功能为 LTC2991 提供了灵活性，使其可应用于各种需要测量温度、电压或电流数据的系统。LTC2991 非常适合于那些要求低于毫伏电压的分辨率、1% 电流测量和 1°C 温度准确度或此三者之任意组合的系统。
特点

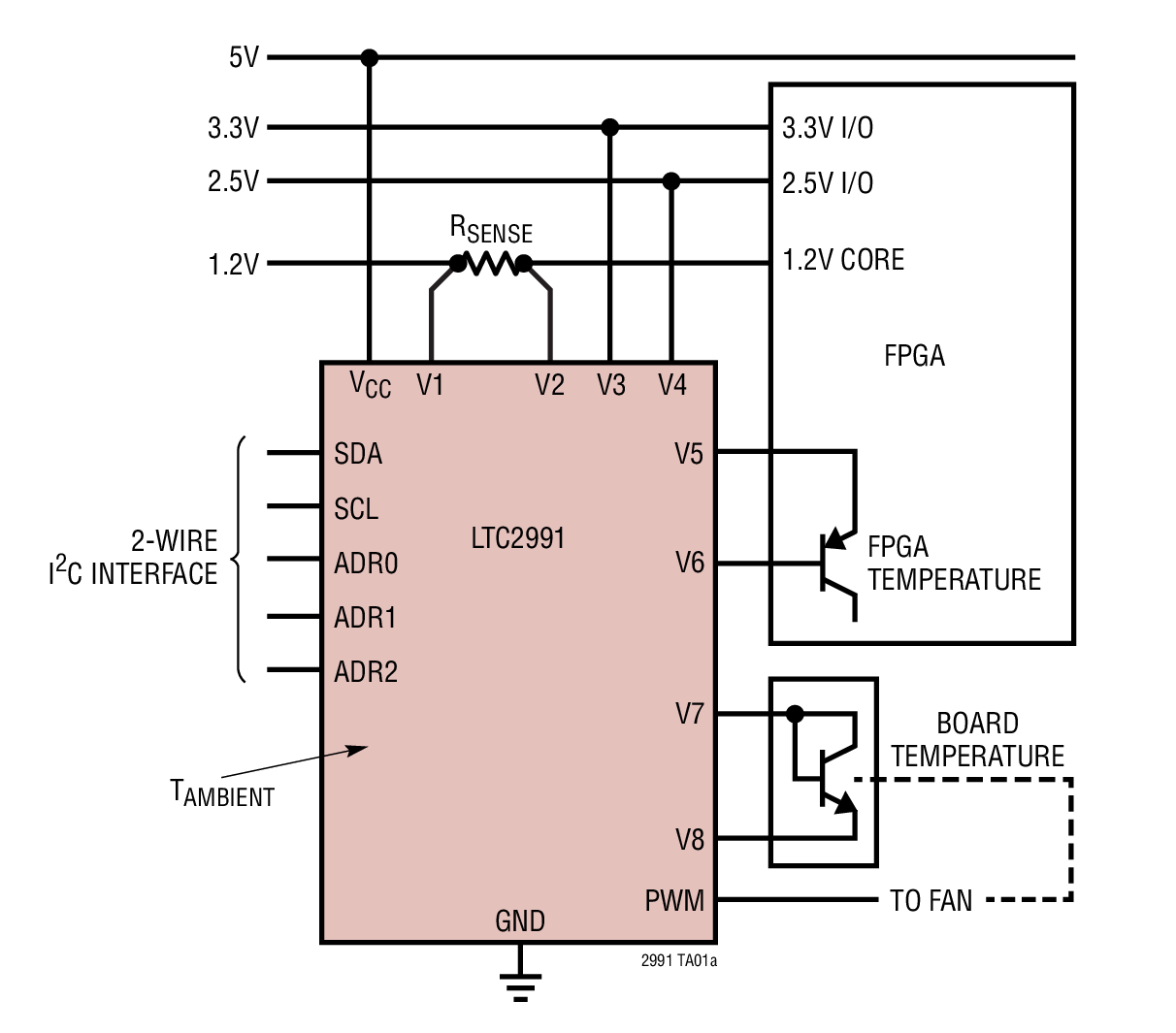

典型应用  | 应用

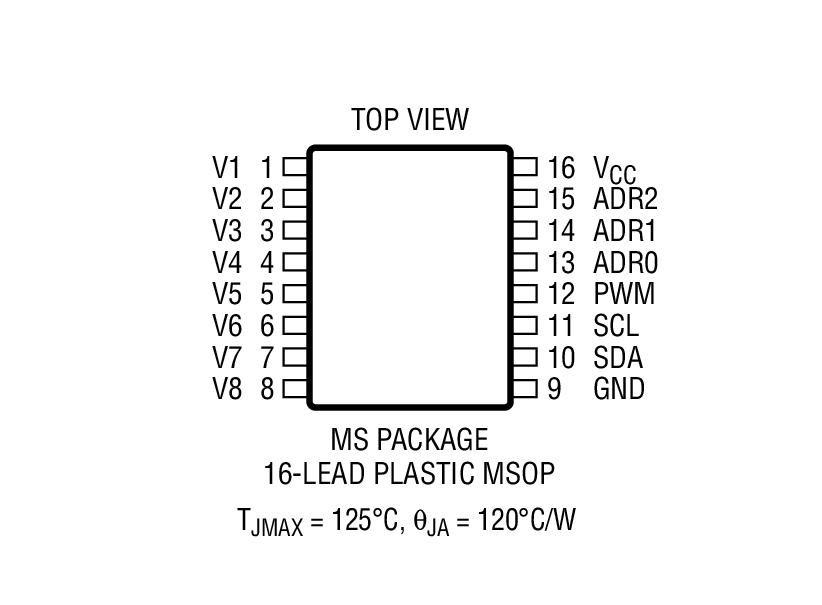

封装信息 |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LTC2991CMS#PBF | MS-16 | C | $6.43 | $4.50 |
| LTC2991CMS#TRPBF | MS-16 | C | $4.56 | |
| LTC2991IMS#PBF | MS-16 | I | $7.39 | $5.18 |
| LTC2991IMS#TRPBF | MS-16 | I | $5.24 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC1785B | LTC2991 Demo board | I2C Temperature, Voltage, and Current Monitor (req. DC590 or DC2026) | $50.00 |
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC2026C | Linduino One Isolated USB Demo Board: An Arduino- and QuikEval-Compatible Code Development Platform | $75.00 |
| DC590B | Isolated USB Serial Controller for Linear Technology QuikEval-Compatible Demo Boards | $50.00 |
