LTC3210 - 采用 3mm x 3mm QFN 封装的主/相机 LED 控制器

LTC®3210 是一款低噪声充电泵 DC/DC 转换器,专为驱动 4 个主 LED 和一个用于相机照明的高电流 CAM LED 而设计。LTC3210 仅需 4 个小的陶瓷电容器和两个电流设定电阻器便可构成一个完整的 LED 电源和电流控制器。

内部软起动电路可防止在启动和模式变更期间产生过大的浪涌电流。高开关频率允许采用小的外部电容器。独立的主和相机全标度电流设定值由两个外部电阻器来设置。停机模式和电流输出电平通过两个逻辑输入来选择。

流过 LED 的全标度电流利用外部电阻器来设置。对 ENM 和 ENC 引脚电平进行变换,以通过内部计数器和 DAC 来调节 LED 电流。当 ENM 和 ENC 引脚均为低电平并持续 150µs (典型值) 时,该器件将被关断。

充电泵根据 LED 电流源两端的电压来优化效率。该器件在 1x 模式中上电,并当任何被使能的 LED 电流源开始进入压降状态时自动切换至升压模式。LTC3210 采用 3mm x 3mm 16 引脚 QFN 封装。

特点
  • 低噪声充电泵利用自动模式切换提供高效率
  • 多模式运作:1x、1.5x、2x
  • 单独的全标度电流设定电阻器
  • 高达 500mA 的总输出电流
  • 用于主 (MAIN) 和照相 (CAM) LED 的单线式 EN (使能)/亮度控制 (8 个亮度等级)
  • 用于主显示屏的 64:1 亮度控制范围
  • 四个 25mA 低压降主 LED 输出
  • 一个 400mA 低压降相机 LED 输出
  • 低噪声恒定频率操作
  • 低停机电流:3µA
  • 内部软起动功能限制启动和模式切换期间的浪涌电流
  • 开路/短路 LED 保护
  • 无电感器
  • 3mm x 3mm 16 引脚塑料 QFN 封装
典型应用

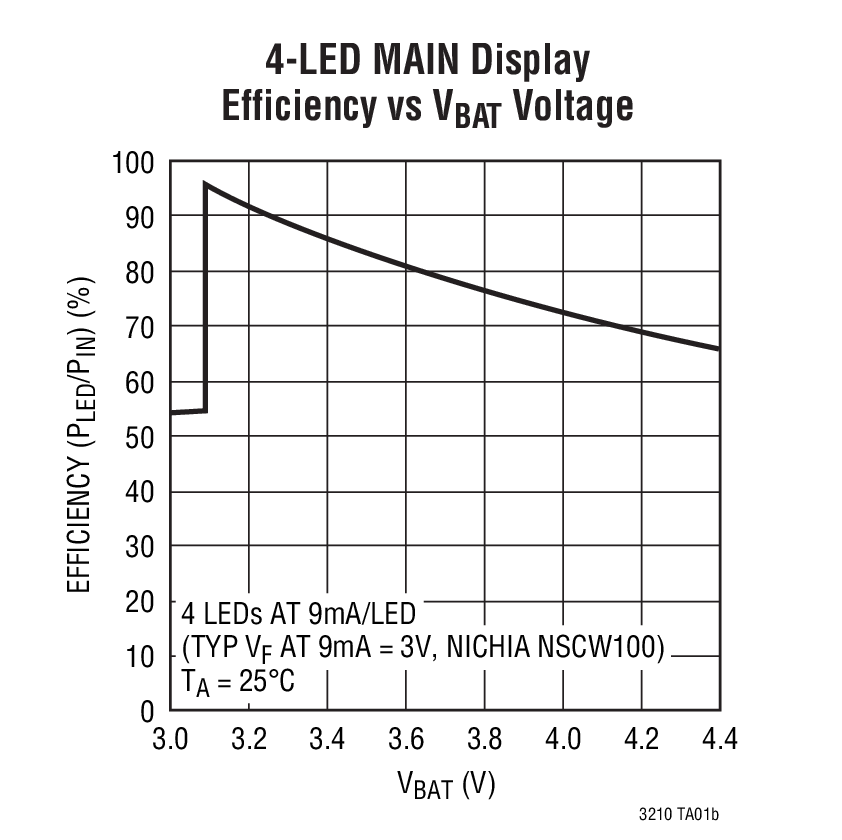

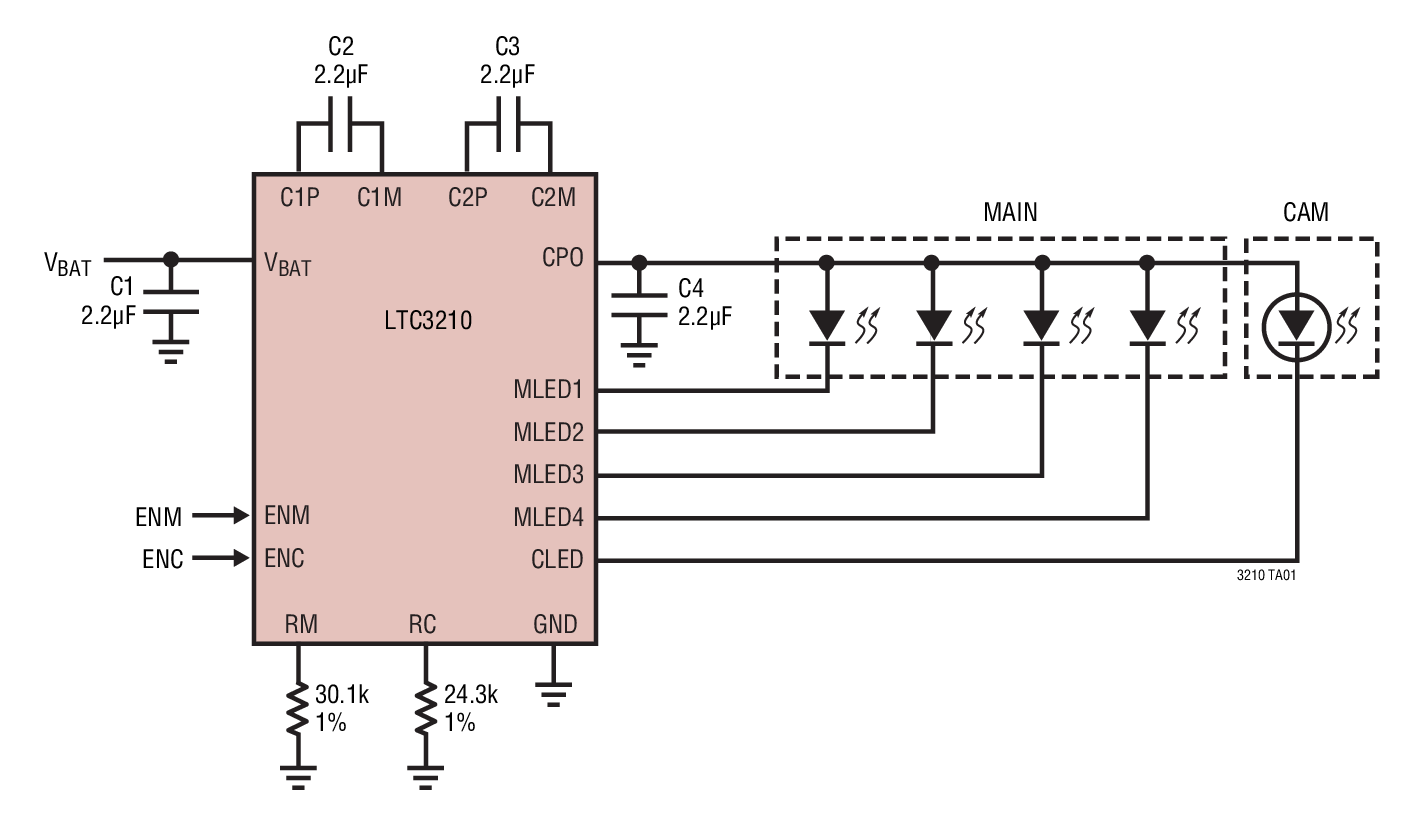

LTC3210 Typical Application
LTC3210 Typical Application
应用
  • 用于蜂窝电话 / DSC / PDA 的多 LED 照明灯电源
封装信息

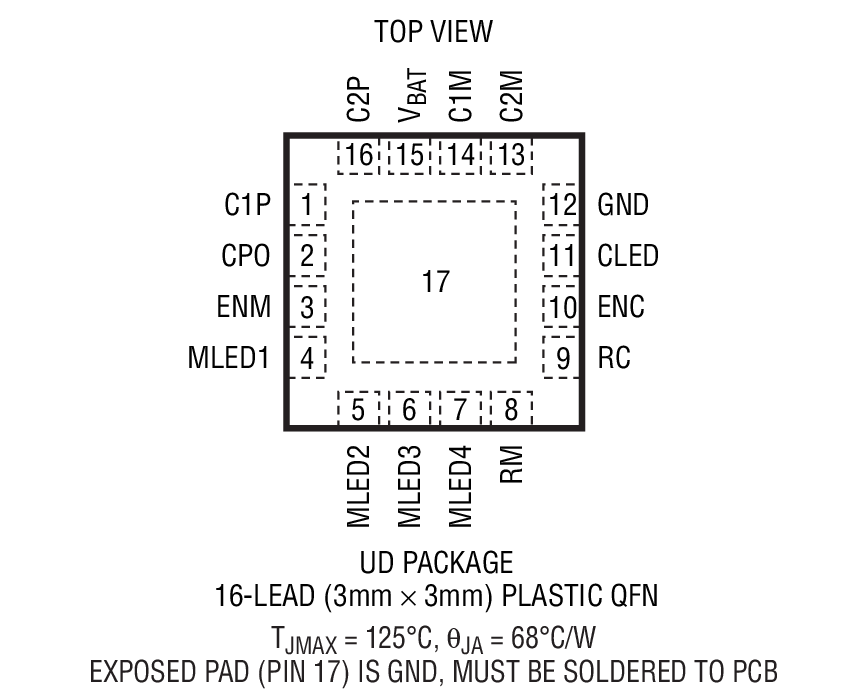

LTC3210 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC3210EUD#PBF3x3 QFN-16E$2.43$1.70
LTC3210EUD#TRPBF3x3 QFN-16E$1.76
演示电路板
器件型号描述价格
DC914BLTC3210EUD | Main/CAM LED Controller (Req. DC590)联系凌力尔特
