LTC3240 - 3.3V/2.5V 升压/降压型充电泵 DC/DC 转换器
LTC®3240-3.3/LTC3240-2.5 是升压/降压型充电泵 DC/DC 转换器，可在很宽的输入电压范围内 (1.8V 至 5.5V) 产生一个固定的已调输出电压 (3.3V 或 2.5V)。
当输入电压高于已调输出电压时，LTC3240 起一个低压差稳压器的作用。一旦输入电压降至比已调输出电压高出的幅度不到 100mV 时，该器件将自动切换至升压模式。在升压模式中，LTC3240 起一个恒定频率 (1.2MHz) 倍压充电泵的作用。
LTC3240-3.3/LTC3240-2.5 具有很低的无负载工作电流 (典型值为 65µA)，并在停机模式中具有超低的工作电流 (< 1µA)。内置软起动电路可防止在启动期间产生过大的涌入电流。热停机和电流限制电路使得该器件能够承受 VOUT 至 GND 的连续短路。
特点

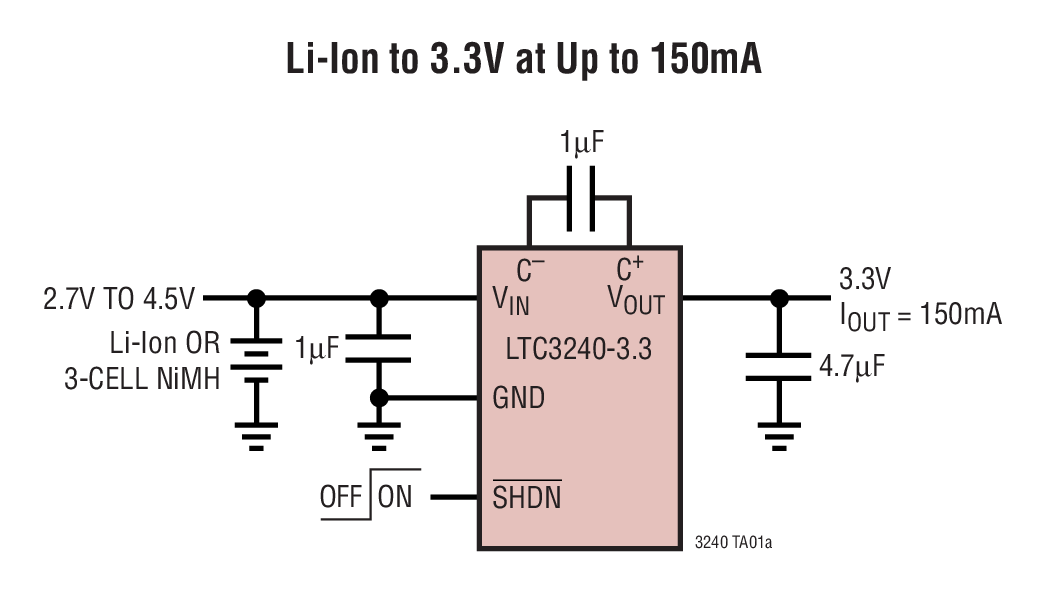

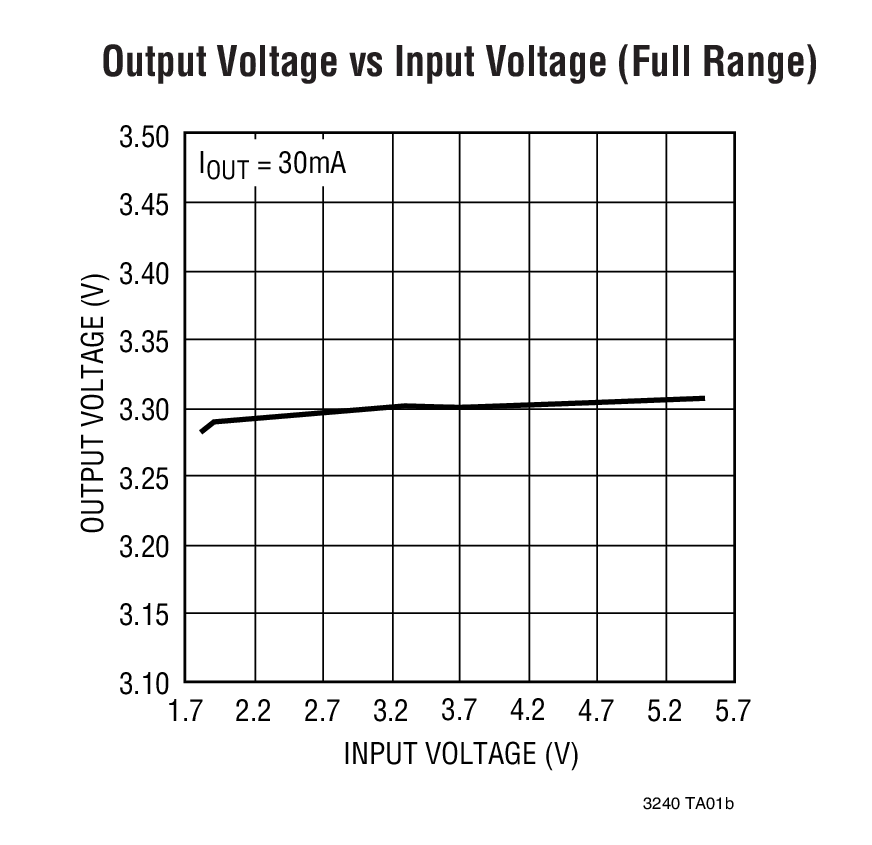

典型应用  | 应用

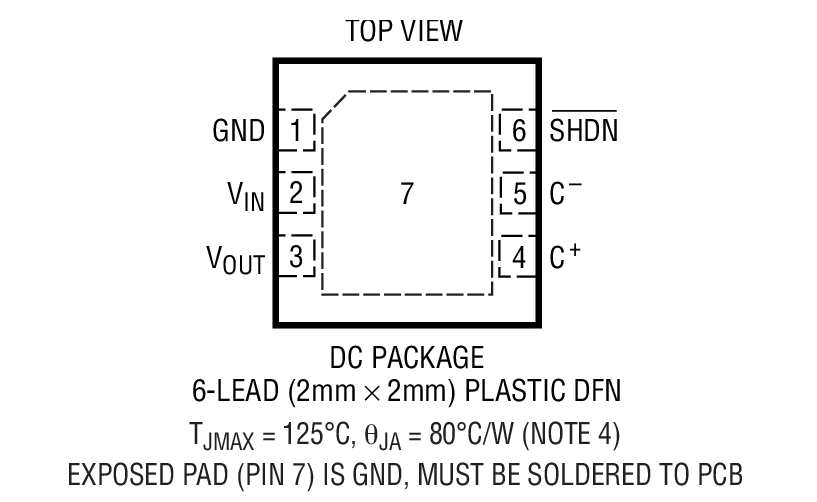

封装信息 |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LTC3240EDC-2.5#PBF | 2x2 DFN-6 | E | $2.36 | |
| LTC3240EDC-2.5#TRMPBF | 2x2 DFN-6 | E | $2.36 | $1.65 |
| LTC3240EDC-2.5#TRPBF | 2x2 DFN-6 | E | $2.36 | $1.60 |
| LTC3240EDC-3.3#PBF | 2x2 DFN-6 | E | $2.36 | |
| LTC3240EDC-3.3#TRMPBF | 2x2 DFN-6 | E | $2.36 | $1.65 |
| LTC3240EDC-3.3#TRPBF | 2x2 DFN-6 | E | $2.36 | $1.60 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC903A-A | LTC3240EDC-3.3 Demo Board | Regulated Buck-Boost Charge Pump, 1.8V ≤ VIN ≤ 5.5V, Vout = 3.3V @ Up to 150mA | $75.00 |
| DC903A-B | LTC3240EDC-2.5 Demo Board | Regulated Buck-Boost Charge Pump, 1.8V ≤ VIN ≤ 5.5V, Vout = 2.5V @ Up to 150mA | $75.00 |
- R415 - Reliability Data
- June 2006 Step-Up/Step-Down Charge Pump DC/DC Converter Provides up to 150mA in a Tiny 2mm x 2mm DFN Package
- 采用 2mm x 2mm DFN 封装的稳压 2.5V 和 3.3V/150mA 降压-升压型充电泵
- LTC3240 Footprints and Symbols
- LTC3240-2.5 Demo Circuit - Step-Up/Step-Down Charge Pump Converter (1.8-5.5V to 2.5V @ 60mA)
- LTC3240-3.3 Demo Circuit - Step-Up/Step-Down Charge Pump Converter (1.8-5.5V to 3.3V @ 150mA)
