LTC3522 - 同步 400mA 降压-升压型转换器和 200mA 降压型转换器
LTC®3522 把一个 400mA 降压-升压型 DC/DC 转换器和一个 200mA 同步降压型 DC/DC 转换器集成在一个纤巧的3mm x 3mm QFN 封装中。1MHz的开关频率最大限度地缩减了解决方案的占板面积，并保持了高效率。两个转换器均具有内部软起动和补偿功能，从而简化了设计过程。 降压型转换器采用电流模式控制方式，并利用一个内部同步整流器来实现高效率。该降压型转换器支持 100% 占空比操作，旨在延长电池的使用寿命。如果PWM引脚被保持于低电平，则降压型转换器将自动从突发模式操作变换至 PWM 模式。当 PWM 引脚保持于高电平时，降压型转换器将处于低噪声、1MHz PWM 模式。 降压-升压型转换器提供了连续导通操作，旨在实现效率的最大化，并最大限度地降低噪声。在轻负载条件下，可将降压-升压型转换器置于突发模式操作状态，以改善效率并减小无负载待机电流。 LTC3522 在两个转换器上均提供了 1μA 停机模式、过热停机和电流限制保护功能。LTC3522 采用 16 引脚扁平3mm x 3mm QFN 封装。
特点

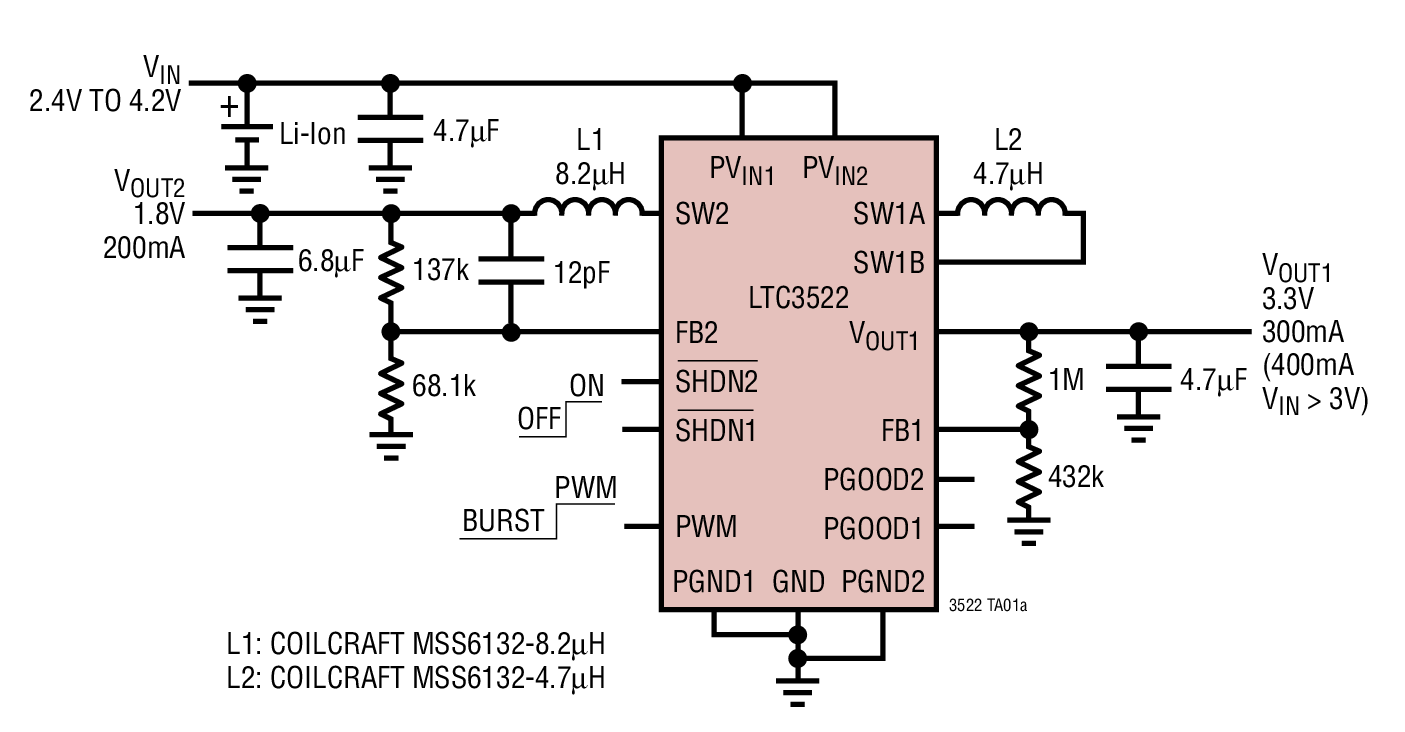

典型应用  | 应用

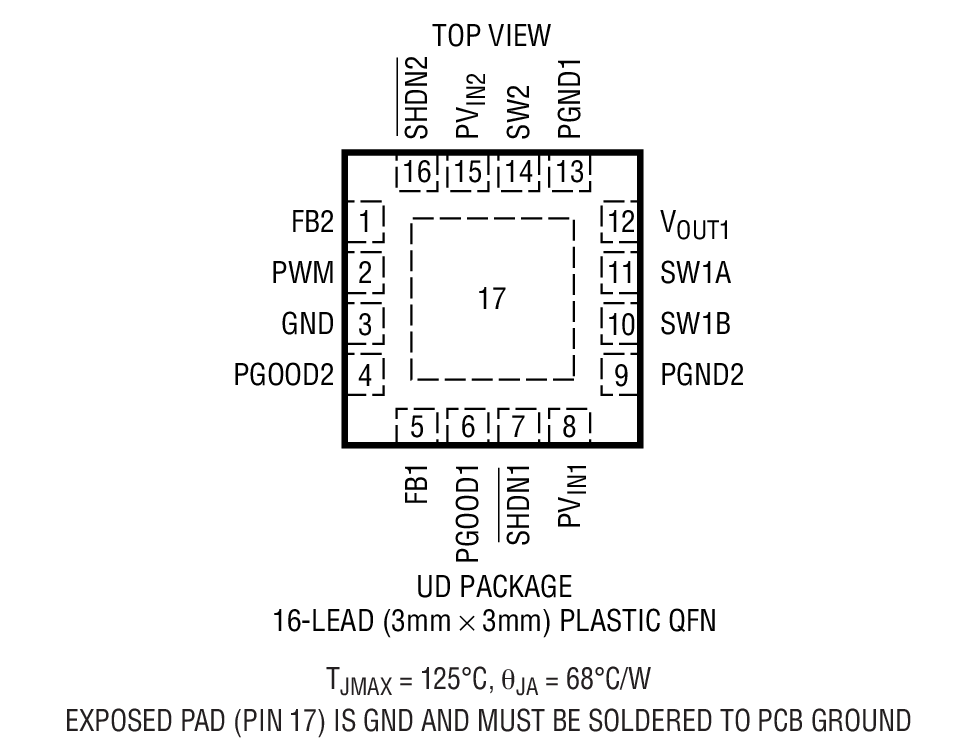

封装信息 |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LTC3522EUD#PBF | 3x3 QFN-16 | E | $3.57 | $2.50 |
| LTC3522EUD#TRPBF | 3x3 QFN-16 | E | $2.56 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC1177A | LTC3522EUD Demo Board | Buck-Boost Plus Buck, 2.4V ≤ VIN ≤ 4.3V, Vout1 = 3.3V @ 300mA, Vout2 = 1.8V @ 200mA | $100.00 |
