LTC3536 - 1A、低噪声、降压-升压型 DC/DC 转换器

LTC®3536 是一款扩展 VIN 范围、固定频率、同步降压-升压型 DC/DC 转换器,可在输入电压高于、低于或等于已调输出电压的情况下正常运作。LTC3536 所采用的拓扑结构可实现低噪声操作,从而使其非常适合于 RF 和高精度测量应用。

这款器件能产生高达 1A 的连续输出电流,而且包括两个 N 沟道及两个 P 沟道 MOSFET 开关。可利用一个外部电阻器设置高达 2MHz 的开关频率,而且可使振荡器同步至一个外部时钟。静态电流仅为 32μA (在突发模式操作中),从而最大限度地延长了便携式应用中的电池使用寿命。突发模式操作由用户控制,可改善轻负载条件下的效率。

该器件的其他特点包括 1μA 的停机电流、内部软起动、过热保护和电流限制功能。LTC3536 采用12 引脚耐热性能增强型 MSOP 封装和 10 引脚 (3mm x 3mm) DFN 封装。

特点
  • 可在输入电压高于、低于或等于输出电压的情况下提供稳压输出
  • 1.8V 至 5.5V 输入和输出电压范围
  • 1A 连续输出电流 (对于 VIN ≥ 3V、VOUT = 3.3V)
  • ±1% 输出电压准确度
  • 低噪声降压-升压架构
  • 效率高达 95%
  • 可编程频率范围:300kHz 至 2MHz
  • 可同步振荡器
  • 突发模式 (Burst Mode®) 操作:32μA IQ
  • 内部 1ms 软起动
  • 在停机时输出断接
  • 停机电流:1μA
  • 短路保护
  • 小外形的耐热性能增强型 12 引脚 MSOP 封装和 10 引脚 (3mm x 3mm) DFN 封装
典型应用
LTC3536 Typical Application
LTC3536 Typical Application
应用
  • 无线库存终端
  • 手持式医疗仪器
  • 无线定位器、传声器
  • 超级电容器后备电源
封装信息

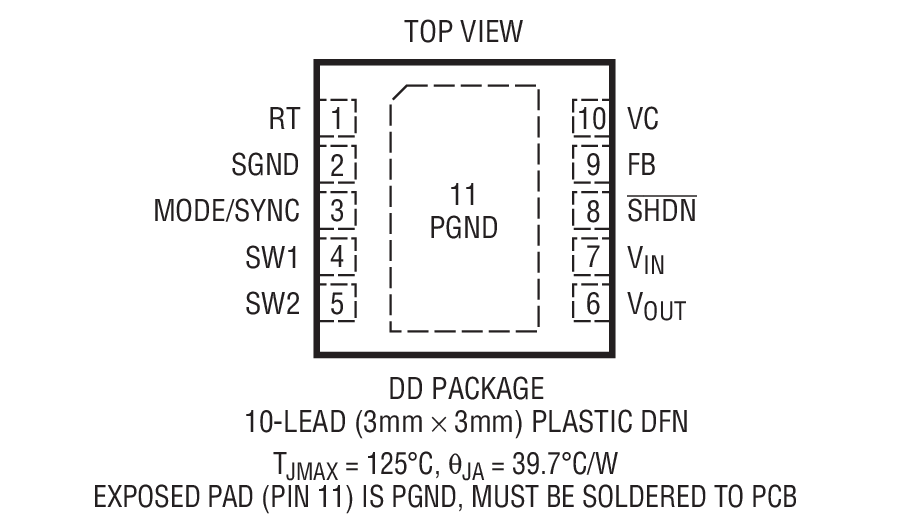

LTC3536 Package Drawing
LTC3536 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC3536EDD#PBF3x3 DFN-10E$3.93$2.75
LTC3536EDD#TRPBF3x3 DFN-10E$2.81
LTC3536EMSE#PBFMS-12EE$4.03$2.82
LTC3536EMSE#TRPBFMS-12EE$2.88
LTC3536IDD#PBF3x3 DFN-10I$4.51$3.16
LTC3536IDD#TRPBF3x3 DFN-10I$3.22
LTC3536IMSE#PBFMS-12EI$4.64$3.25
LTC3536IMSE#TRPBFMS-12EI$3.31
演示电路板
器件型号描述价格
DC1797ALTC3536EDD (DFN) Demo Board | 1.8V ≤ VIN ≤ 5.5V, Vout = 3.3V @ 1A$150.00
DC1852ALTC3536EMSE (MSOP) Demo Board | 1.8V ≤ VIN ≤ 5.5V, VOUT = 3.3V @ 1A$150.00
