LTC3544 - 四通道同步降压型稳压器:2.25MHz、300mA、200mA、200mA、100mA

LTC®3544 是一款采用恒定频率、电流模式架构的四通道、高效率、单片式同步降压型稳压器。4 个稳压器利用单独的运行引脚独立运作。2.25V 至 5.5V 的输入电压范围使得LTC3544 非常适合于单节锂离子/锂聚合物电池供电型应用。100% 占空比实现了低压差操作,从而延长了便携式系统中的电池运行时间。低纹波突发模式操作提高了轻负载效率,从而进一步延长了电池的使用寿命 (纹波通常仅为20mV)。 开关频率在内部设定为 2.25MHz,因而允许使用小的表面贴装型电感器和电容器。内部同步开关提高了效率,并免除了增设一个外部肖特基二极管的需要。利用 0.8V 反馈基准电压能够容易地对低输出电压提供支持。 LTC3544 采用扁平 (高度仅 0.75mm) 3mm x 3mm QFN 封装。

特点
  • 高效率:达 95%
  • 4 个独立稳压器可提供高达 300mA、200mA、200mA 和 100mA 的输出电流
  • 输入电压范围为 2.25V 至 5.5V
  • 2.25MHz 恒定频率操作
  • 无需肖特基二极管
  • 极低的通道至通道瞬变串扰
  • 低纹波 (20mVP-P) 突发模式 (Burst Mode®) 操作:IQ = 70μA (所有通道接通)
  • 0.8V 基准可提供低输出电压
  • 停机模式吸收 <1μA  的电源电流
  • 旨在获得卓越的电压和负载瞬态响应的电流模式操作
  • 具过热保护功能
  • 扁平 ((3mm x 3mm) 16 引脚 QFN 封装

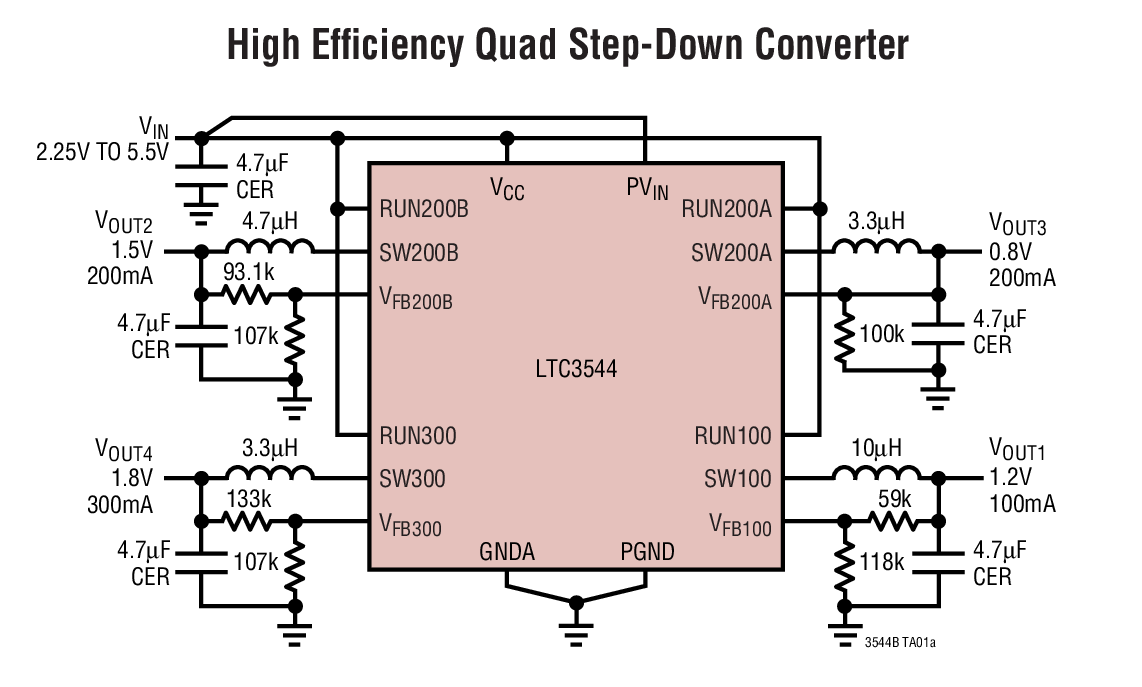

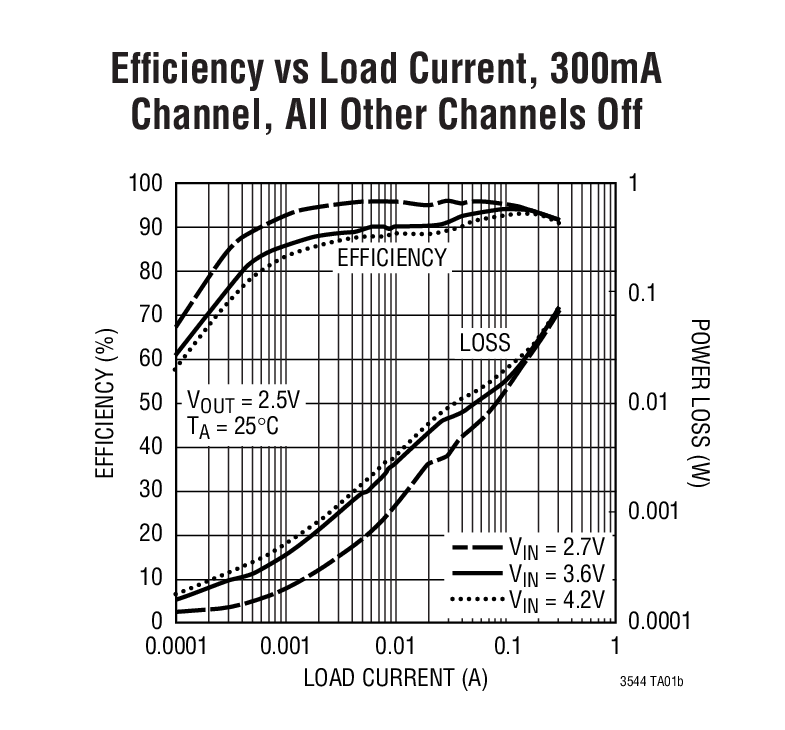

典型应用
LTC3544 Typical Application
LTC3544 Typical Application
应用
  • 蜂窝电话
  • 个人信息装置
  • 无线和 DSL 调制解调器
  • 数码相机
  • 媒体播放器
  • 便携式仪器

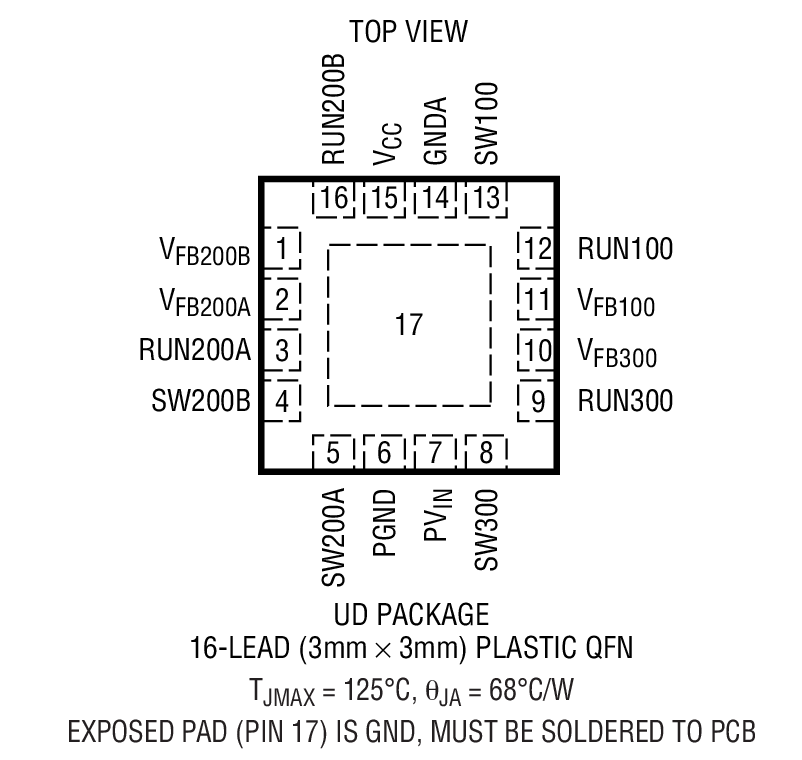

封装信息
LTC3544 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC3544EUD#PBF3x3 QFN-16E$4.21$2.95
LTC3544EUD#TRPBF3x3 QFN-16E$3.01
演示电路板
器件型号描述价格
DC1040A-ALTC3544EUD Demo Board | Quad Sync Buck, 2.25V ≤ VIN ≤ 5.5V, Iout = 100mA, 200mA(x2) & 300mA联系凌力尔特
数据表
可靠性数据
CAD 符号
LTspice
