LTC3670 - 采用 3mm x 2mm DFN 封装、具双路 150mA LDO 的单片式 400mA 降压型稳压器

LTC®3670 是一款三路电源,包括一个 400mA 同步降压型稳压器和两个 150mA 低压差线性稳压器 (LDO)。2.5V 至 5.5V 的输入电源范围特别适合于单节锂离子电池和锂离子/锂聚合物电池应用,以及从 3V、3.3V 或 5V 电压轨为低电压 ASIC 和 SoC 供电。已调输出电压通过外部电阻器来设置。每个输出都具有其自己的使能引脚,旨在实现最大的灵活性。 400mA 降压型稳压器具有 2.25MHz 的恒定工作频率,因而允许使用表面贴装型电感器和电容器。突发模式操作在轻负载和无负载条件下保持了高效率。内部控制环路补偿简化了应用设计。 LTC3670 采用扁平 (高度仅为 0.75mm)、3mm x 2mm 12 引脚 DFN 封装。

特点
  • 从单个 2.5V 至 5.5V 输入提供三路输出电源
  • 在一颗 IC 中集成了 400mA 降压型 DC/DC 和两个 150mA LDO
  • 输出可调节到低至 0.8V
  • ±2.5% 基准准确度
  • 2.25MHz 恒定频率操作
  • 用于在轻负载条件下实现高效率的突发模式 (Burst Mode®) 操作;IQ = 70μA,所有输出均被使能
  • 用于每个输出的独立使能引脚
  • 旨在获得卓越的电压和负载瞬态响应的电流模式操作
  • 用于每个输出的内部软起动
  • 纤巧型 12 引脚 3mm x 2mm x 0.75mm DFN 封装
典型应用

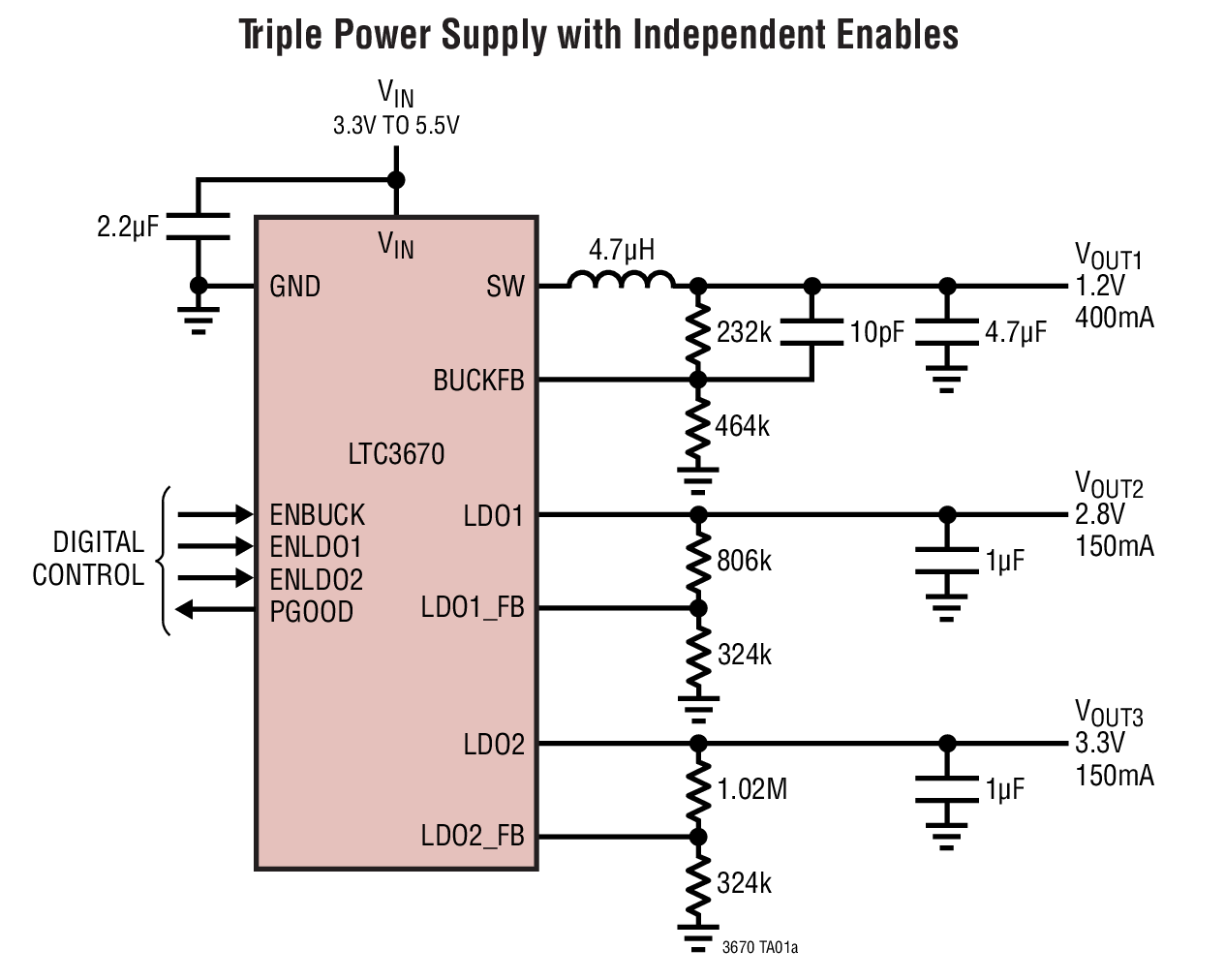

LTC3670 Typical Application

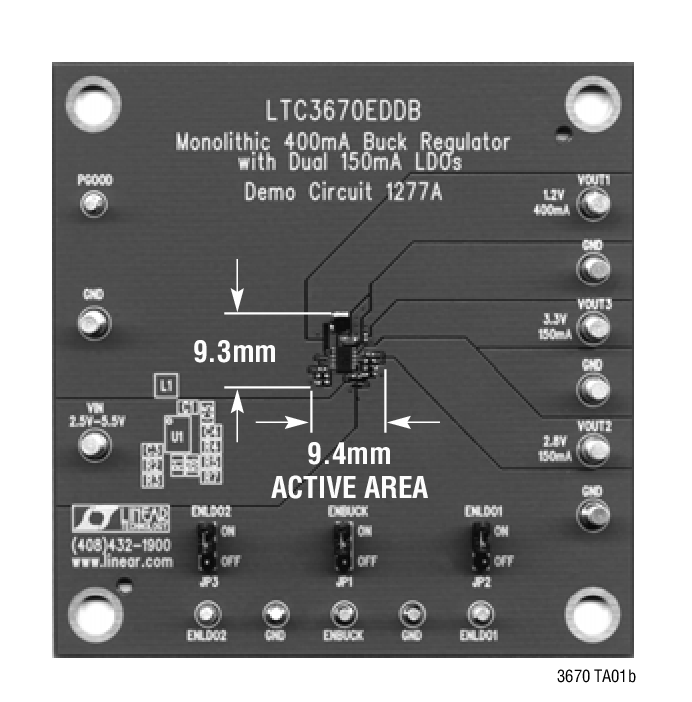

LTC3670 Typical Application
应用
  • 手持式产品
  • 便携式仪器
  • 单节锂离子/锂聚合物电池供电型设备
  • DMB/DVB-H 多媒体蜂窝电话
  • 用于数字逻辑电路、I/O、FPGA、CPLD、ASIC、SoC、CPU 和 RF 芯片组的多电压电源
封装信息

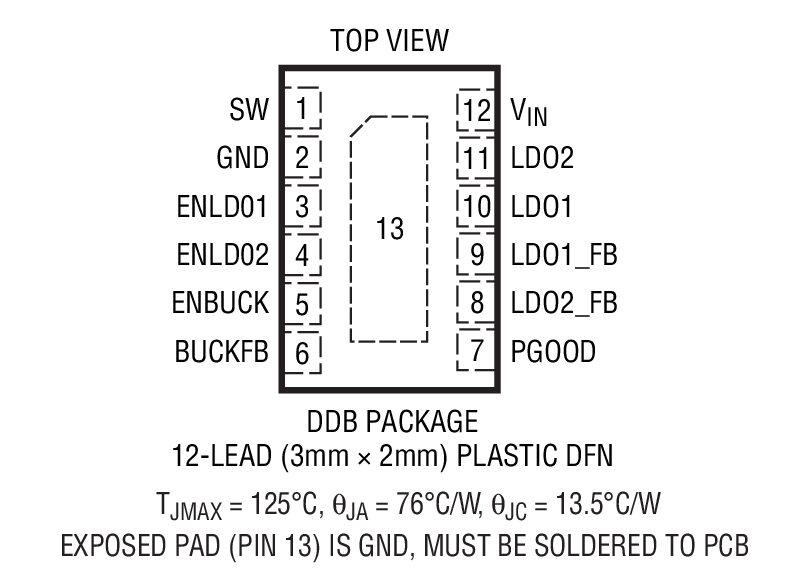

LTC3670 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC3670EDDB#PBF3x2 DFN-12E$2.79
LTC3670EDDB#TRMPBF3x2 DFN-12E$2.79$2.00
LTC3670EDDB#TRPBF3x2 DFN-12E$2.79$1.95
演示电路板
器件型号描述价格
DC1277ALTC3670EDDB Demo Board | 2.25MHz, Buck Plus Two 150mA LDOs, 2.5V ≤ VIN ≤ 5.5V, Vout1 = 1.2V @ 400mA, Vout2 = 2.8V @ 150mA, Vout3 = 3.3V @ 150mA$100.00
