LTC3722-1 - 同步、双模式、相位调制的全桥式控制器
LTC®3722-1 / LTC3722-2 相移 PWM 控制器提供了实现高效率、零电压开关 (ZVS)、全桥式功率转换器所必需的全部控制和保护功能。自适应 ZVS 电路可延迟每个 MOSFET 的接通信号，这与内部和外部组件的容差无关。手动延迟设定模式负责启用副端控制操作或开关接通延迟的直接控制。
LTC3722-1 / LTC3722-2 具有可调的同步整流器定时，旨在实现最佳的效率。一个 UVLO 编程输入提供了准确的系统接通和关断电压。LTC3722-1 采用具可编程斜率补偿和脉冲前沿消隐功能的峰值电流模式控制，而 LTC3722-2 则运用了电压模式控制。
LTC3722-1 / LTC3722-2 具有极低的工作和启动电流。这两款器件均拥有完整的保护功能，并采用 24 引脚表面贴装型 GN 封装。
特点
典型应用  | 应用

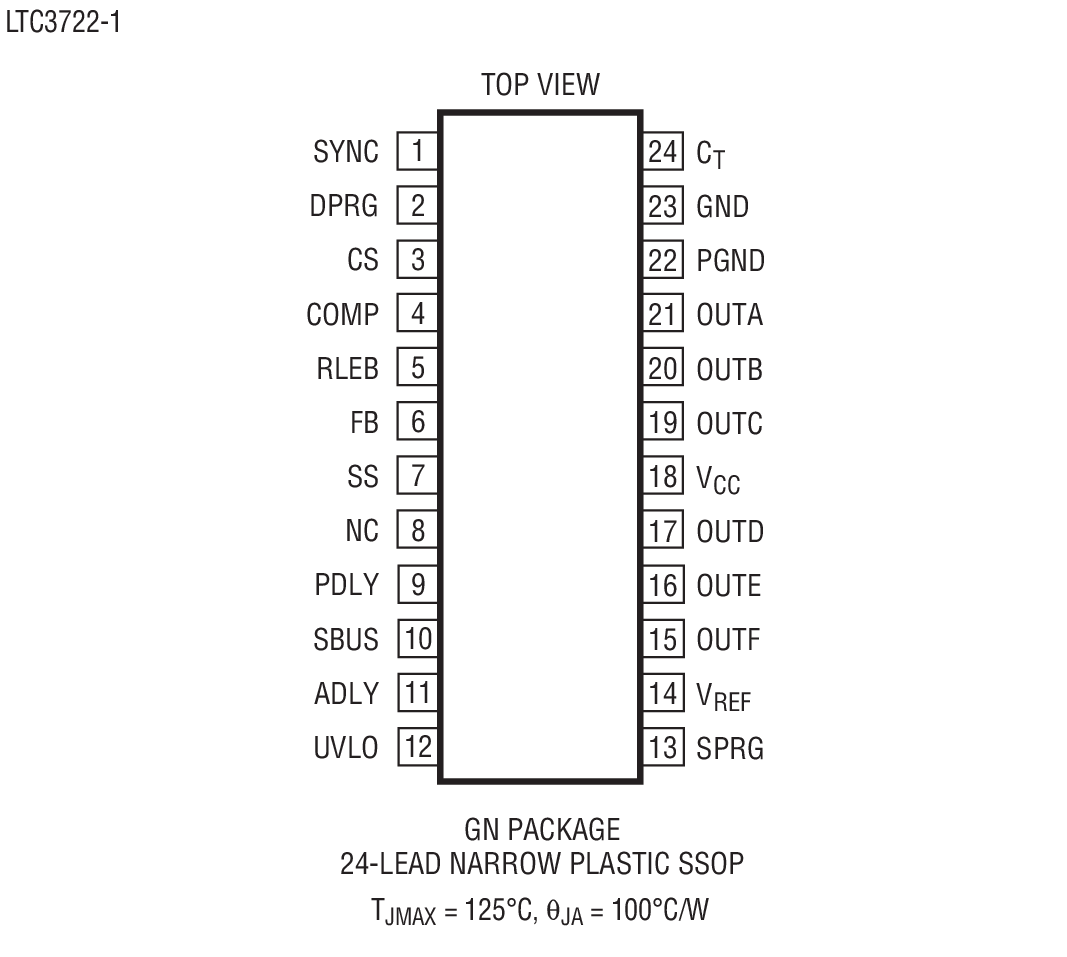

封装信息  |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LTC3722EGN-1#PBF | SSOP-24 | E | $6.51 | $5.50 |
| LTC3722EGN-1#TRPBF | SSOP-24 | E | $5.60 | |
| LTC3722EGN-2#PBF | SSOP-24 | E | $6.51 | $5.50 |
| LTC3722EGN-2#TRPBF | SSOP-24 | E | $5.60 | |
| LTC3722HGN-1#PBF | SSOP-24 | H | $8.91 | $6.24 |
| LTC3722HGN-1#TRPBF | SSOP-24 | H | $6.30 | |
| LTC3722IGN-1#PBF | SSOP-24 | I | $8.49 | $5.94 |
| LTC3722IGN-1#TRPBF | SSOP-24 | I | $6.00 | |
| LTC3722IGN-2#PBF | SSOP-24 | I | $8.49 | $5.94 |
| LTC3722IGN-2#TRPBF | SSOP-24 | I | $6.00 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC607A | LTC3722-1 Demo Board | Isolated Full-Bridge, 36-72V Input, VOUT = 12V @ 35A | $250.00 |
- 相位调制的全桥式控制器可在 -40°C 至 150°C 结温范围内工作
