LTC3731H - 三相、600kHz、同步降压型开关稳压器控制器

LTC®3731H 是一款 PolyPhase® 同步降压型开关稳压器控制器,用于以一种可锁相固定频率架构来驱动全 N 沟道外部功率 MOSFET 级。LTC3731H 的额定规格针对高达 140ºC 的工作结温而拟订。该三相控制器以 120° 相位分离和高达每相 680kHz 的频率来驱动其输出级,旨在最大限度地降低输入和输出滤波电容器中的 RMS 电流损耗。这种三相方法实际上使基频增至三倍,从而改善了瞬态响应并以一个最佳频率来运作每个控制器,以实现高效率和热设计的简易性。通过选择使用输出逐级递减或突发模式操作,优化了轻负载时的效率。 精准基准支持 0.6V 至 6V 的输出电压。电流折返功能在短路或过载情况下提供了针对外部 MOSFET 的保护作用。如需额定规格针对 0ºC 至 70ºC 和 -40ºC 至 85ºC 温度范围而拟订的器件版本,请查阅 LTC3731 的产品手册。

特点
  • 具板上 MOSFET 驱动器的三相电流模式控制器
  • ±5% 的输出电流匹配准确度优化了热性能及电感器和 MOSFET 的尺寸
  • 在高达 140ºC 的温度条件下实现 ±2% VREF 准确度
  • 电源所导致的噪声有所降低
  • ±10% 电源良好输出指示器
  • 每相 225kHz 至 680kHz、PLL、固定频率
  • PWM、逐级递减 (Stage SheddingTM) 或突发模式 (Burst Mode®) 操作
  • OPTI-LOOP® 补偿最大限度地减小输出电容 COUT
  • 可调软起动电流斜坡上升
  • 具备停用选项的短路停机定时器
  • 过压软闭锁
  • 可调欠压闭锁门限
  • 可选择的相位输出以实现多达 12 相的操作
  • 采用36 引脚窄体 (0.209”) SSOP 封装和 5mm x 5mm QFN 封装
典型应用

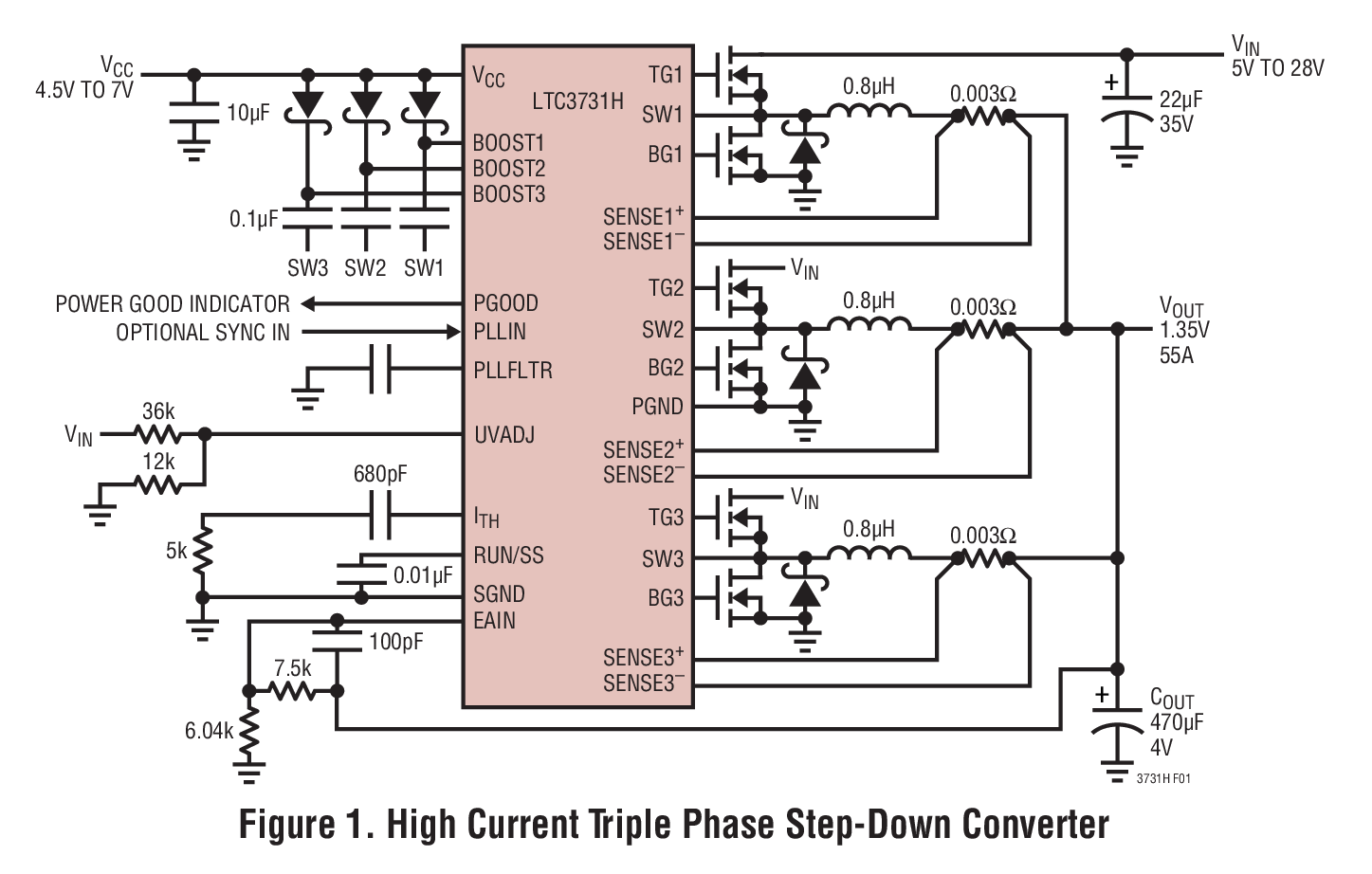

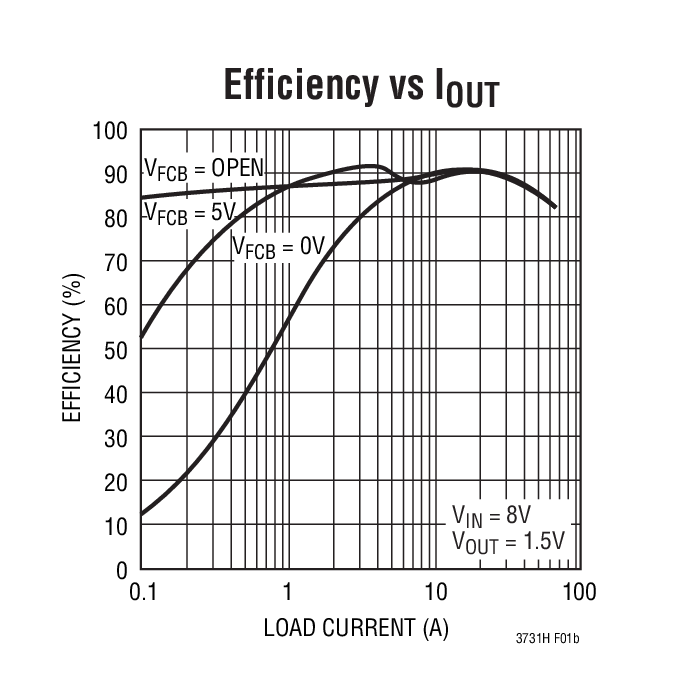

LTC3731H Typical Application
LTC3731H Typical Application
应用
  • 汽车和工业电源
  • 大输出电流 DC/DC 电源
封装信息

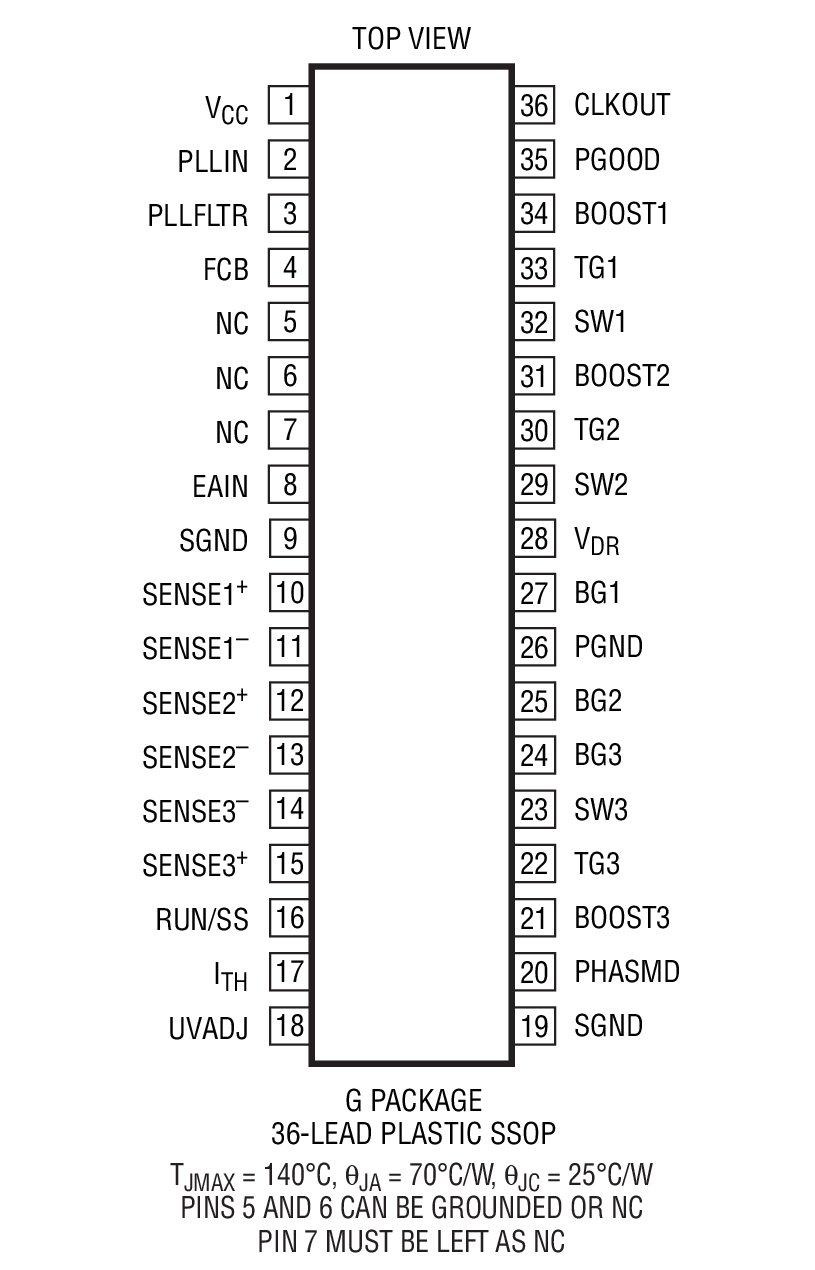

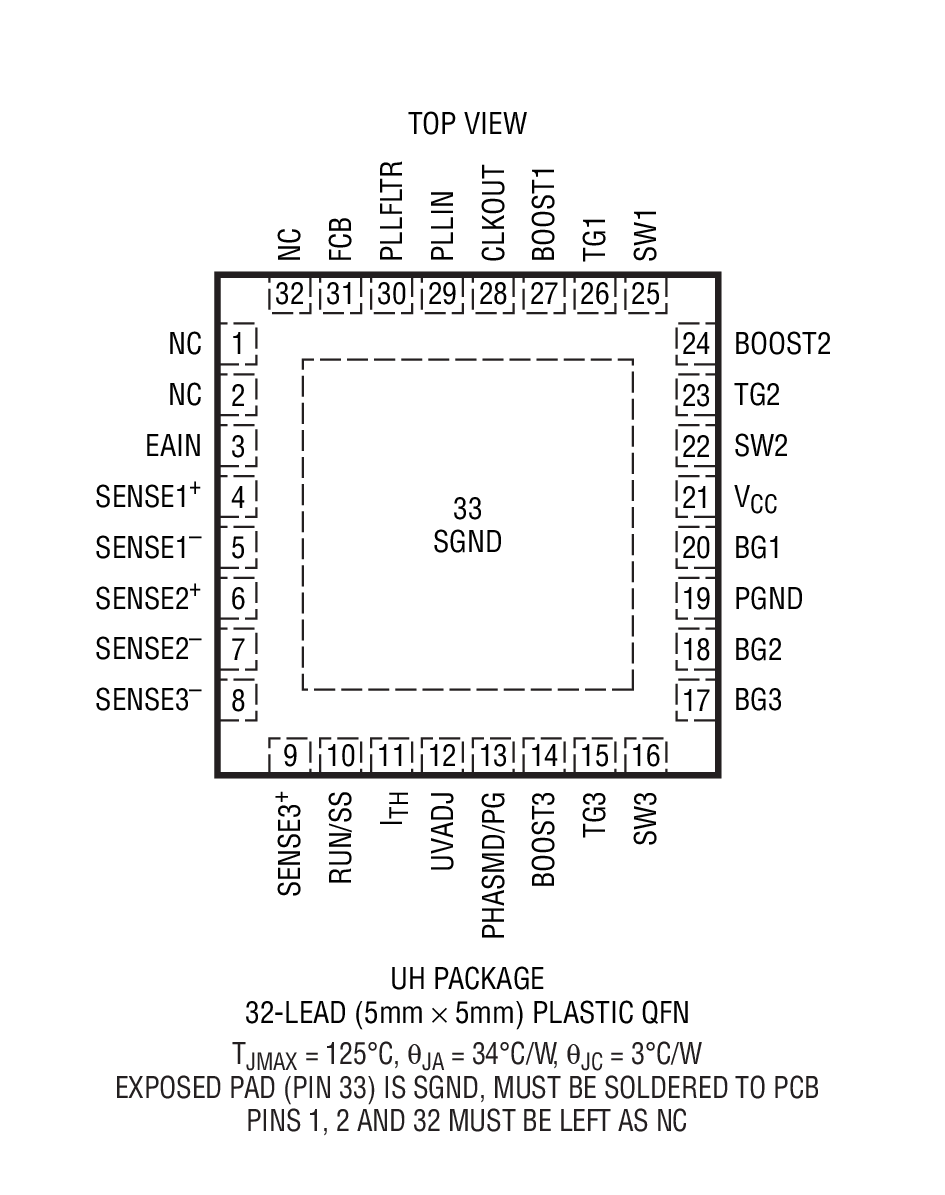

LTC3731H Package Drawing
LTC3731H Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC3731HG#PBFSSOP-24H$5.92$5.00
LTC3731HG#TRPBFSSOP-24H$5.10
LTC3731HUH#PBF5x5 QFN-32H$7.14$5.00
LTC3731HUH#TRPBF5x5 QFN-32H$5.06
