LTC3736 - 具有输出跟踪功能的双通道、两相、No RSENSE 同步控制器
LTC®3736 是一款具跟踪功能的两相、双通道、同步降压型开关稳压控制器，可采用极少的外部组件来驱动外部互补型功率 MOSFET。具 MOSFET VDS 检测功能的恒定频率电流模式架构免除了增设检测电阻器的需要，并且改善了效率。通过使两个控制器异相运作，最大限度地减低了由于输入电容的 ESR 所导致的功率损失和噪声。
突发模式操作可在轻负载条件下提供高效率。100% 的占空比能力实现了低压差运作，从而延长了电池供电型系统中的工作时间。
该器件的开关频率可被设置为高达 750MHz，因而允许使用小的表面贴装型电感器和电容器。对于那些对噪声敏感的应用，可以对 LTC3736 的开关频率进行外部同步 (同步范围从 250kHz 至 850kHz)。突发模式操作在同步期间或者 SYNC/FCB 引脚被拉至低电平时禁用，旨在降低噪声和 RF 干扰。自动软起动在内部进行控制。
LTC3736 采用纤巧的耐热性能增强型 (4mm x 4mm) QFN 封装或 24 引脚窄体 SSOP 封装。
特点

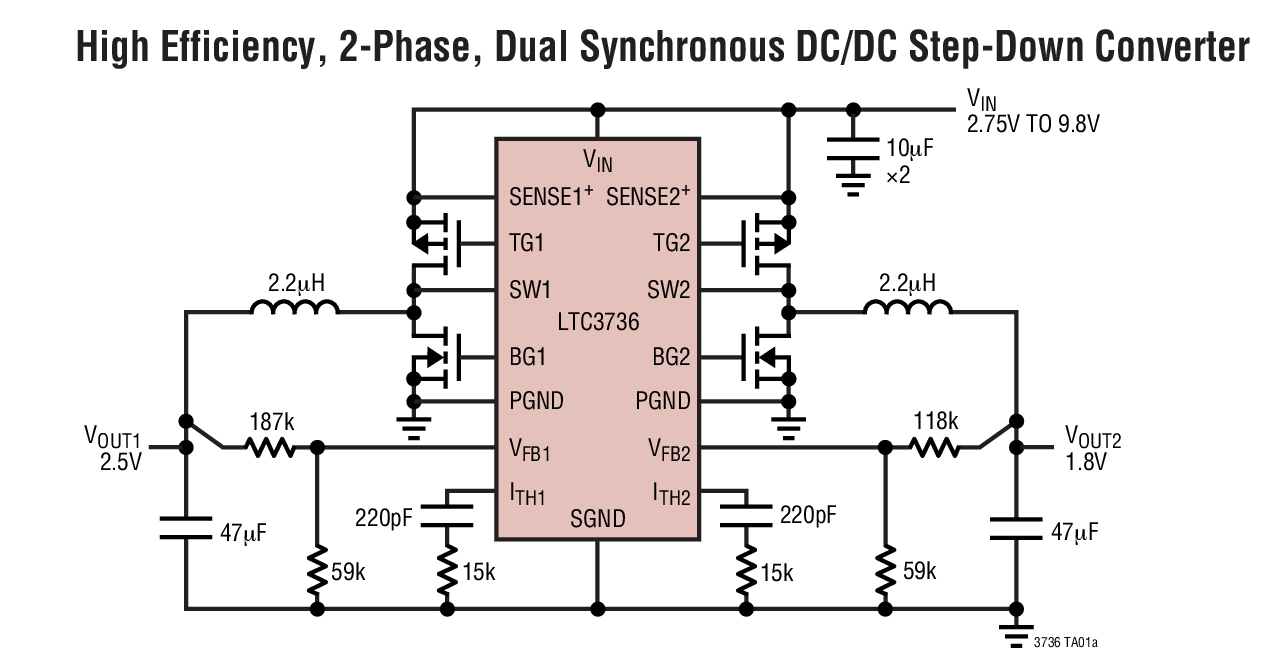

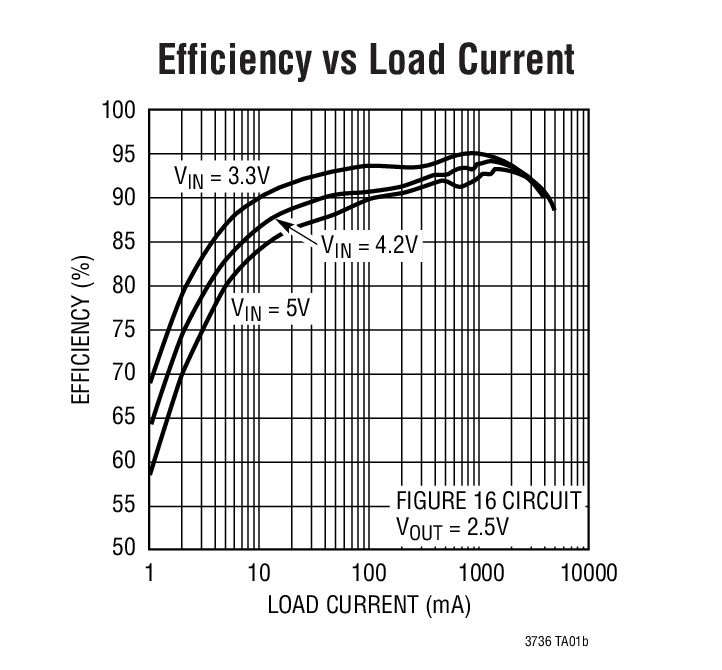

典型应用  | 应用

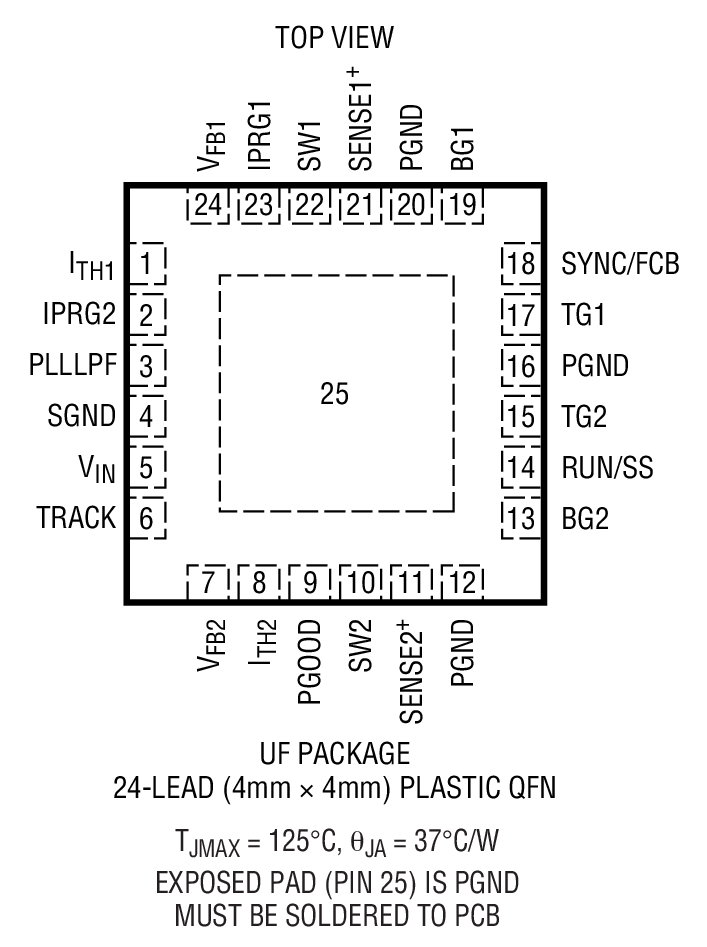

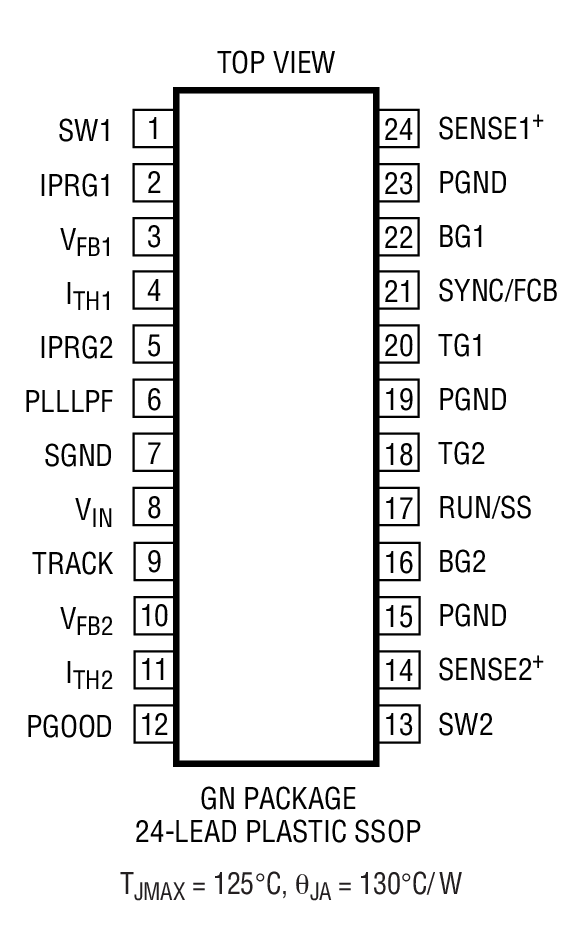

封装信息  |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LTC3736EGN#PBF | SSOP-24 | E | $5.45 | $3.80 |
| LTC3736EGN#TRPBF | SSOP-24 | E | $3.86 | |
| LTC3736EUF#PBF | 4x4 QFN-24 | E | $5.63 | $3.90 |
| LTC3736EUF#TRPBF | 4x4 QFN-24 | E | $4.00 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC663A | LTC3736EUF Demo Board | 2-Phase, 2.7V ≤ VIN ≤ 8V, Vout1 = 2.5V @ 5A, Vout2 = 1.8V @ 5A | $150.00 |
