LTC3890 - 60V、低 IQ、双通道、两相、同步降压型 DC/DC 控制器

LTC®3890 是一款高性能、双通道、降压型开关稳压器 DC/DC 控制器，用于驱动全 N 沟道同步功率 MOSFET 级。该器件运用了一种恒定频率电流模式架构，因而可提供一个高达 850kHz 的可锁相频率。通过使两个控制器输出级异相运作，最大限度地降低了功率损耗和因输入电容器的 ESR 所導致的电源噪声。

50μA 的无负载静态电流延长了电池供电型系统中的工作寿命。OPTI-LOOP® 补偿的运用允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。LTC3890 具有一个精准的 0.8V 基准和电源良好输出指示器。4V 至 60V 的输入电源范围囊括了众多的中间总线电压和电池化学组成。

用于每个控制器的独立 TRACK/SS 引脚负责在启动期间使输出电压斜坡上升。电流折返功能可限制短路情况下的 MOSFET 热耗散。PLLIN/MODE 引脚用于在轻负载条件下选择突发模式操作、脉冲跳跃模式或连续导通模式。如果需要采用有引线的版本 (28 引脚窄体 SSOP 封装)，请查阅 LTC3890-1 产品手册。

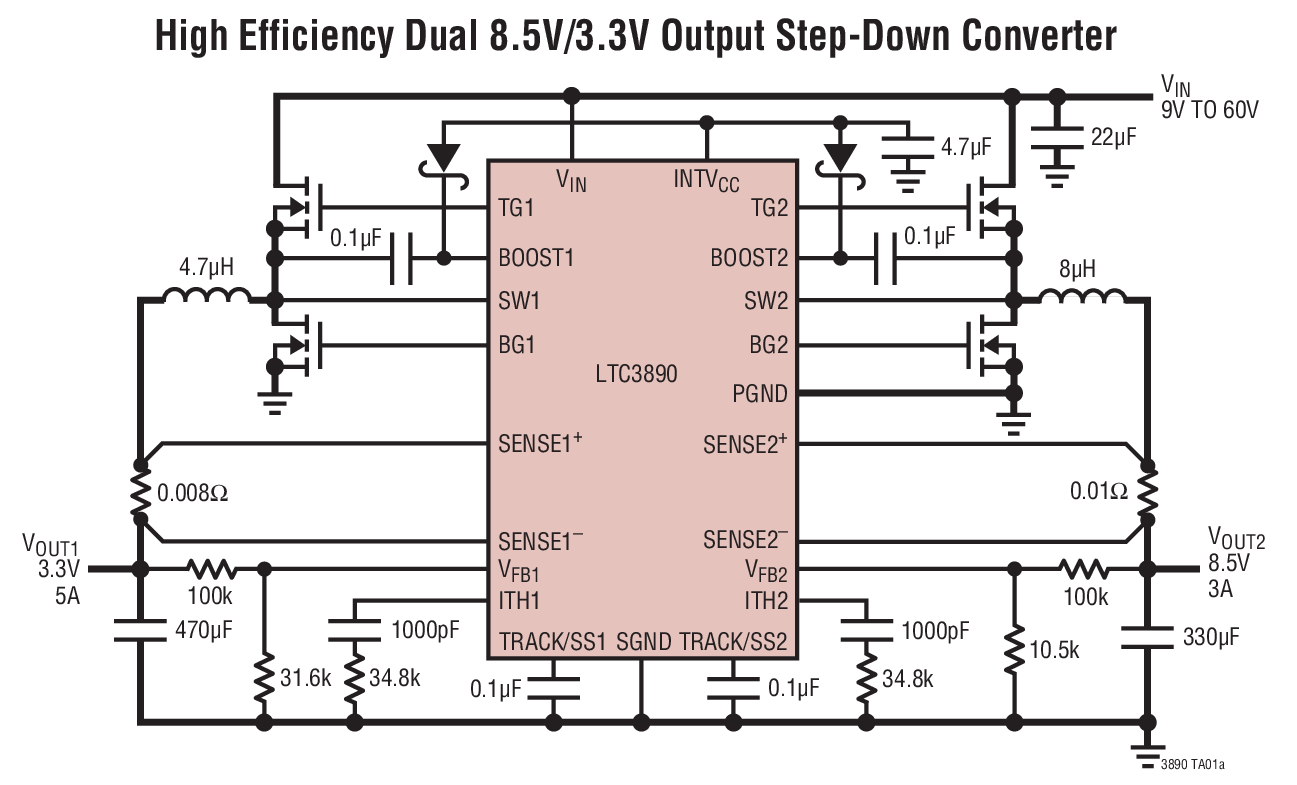

特点 宽 VIN 范围：4V 至 60V (绝对最大值为 65V) 低工作 IQ：50μA (一个通道接通) 宽输出电压范围：0.8V ≤ VOUT ≤ 24V RSENSE 或 DCR 电流检测 异相控制器降低了所需的输入电容和电源所引起的噪声 可锁相频率 (75kHz 至 850kHz) 可编程固定频率 (50kHz 至 900kHz) 在轻负载条件下可以选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode®) 操作 可选电流限制 非常低压差操作：99% 占空比 可调输出电压软起动或跟踪功能 电源良好输出电压监视器 输出过压保护 低停机电流 IQ： 内部 LDO 从 VIN 或 EXTVCC 给栅极驱动器供电 在启动期间无电流折返 小型扁平 (0.75mm) 5mm x 5mm QFN 封装 典型应用

应用 汽车上“始终保持接通”的系统 电池供电式数字设备 分布式 DC 电源系统 封装信息

演示电路板
