LTC4213 - 无检测电阻器 (No RSENSE™) 型 电子电路断路器

LTC®4213 是一款电子电路断路器。一个过流电路断路器可在无需采用检测电阻器的情况下对一个外部 N 沟道 MOSFET 的漏极和源极端子上的电压进行检测。其优点是成本较低且开关通路中的电压和功率损耗有所下降。一个内部高压侧驱动器负责控制外部 MOSFET 栅极。

两个集成比较器在偏置电源至地的共模范围内提供了双级过流保护。慢速比较器具有 16ms 的响应时间,而快速比较器则可在 1µs 的时间里发生跳变。电路断路器具有三种可选跳变门限:25mV、50mV 和 100mV。一个 ON 引脚用于控制 ON/OFF,并使电路断路器故障复位。READY 引脚负责发出 MOSFET 正处于传导状态和电路断路器已准备就绪的指示信号。LTC4213 可在 VCC = 2.3V 至 6V 的范围内运作。

特点
  • 响应时间仅 1µs 的快速电路断路器
  • 三种可选电路断路器门限
  • 无需检测电阻器
  • 双级过流故障保护
  • 0V 至 6V 的负载电压控制范围
  • 用于外部 N 沟道 FET 的高压侧驱动器
  • 欠压闭锁
  • 当电路断路器进入待命状态时 READY 引脚发出指示信号
  • 采用小外形塑料 (3mm x 2mm) DFN 封装
典型应用

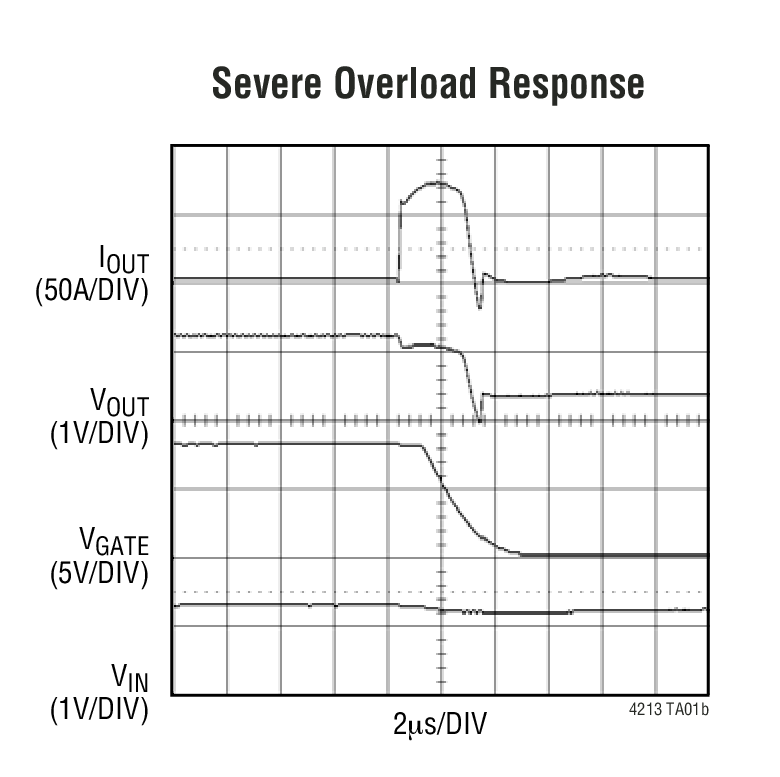

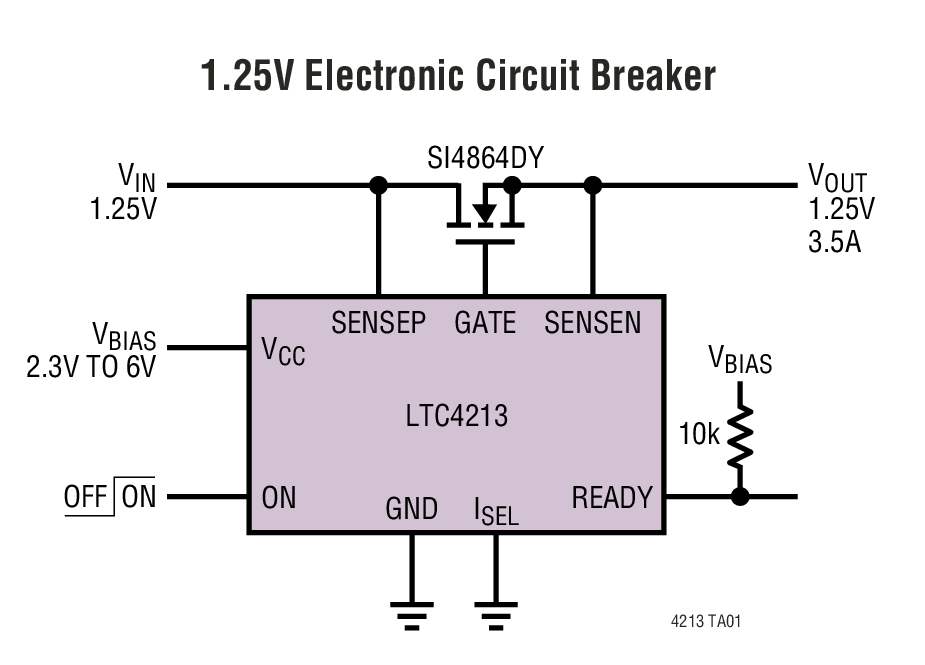

LTC4213 Typical Application
LTC4213 Typical Application
应用
  • 电子电路断路器
  • 高压侧开关
  • 热板插拨
封装信息

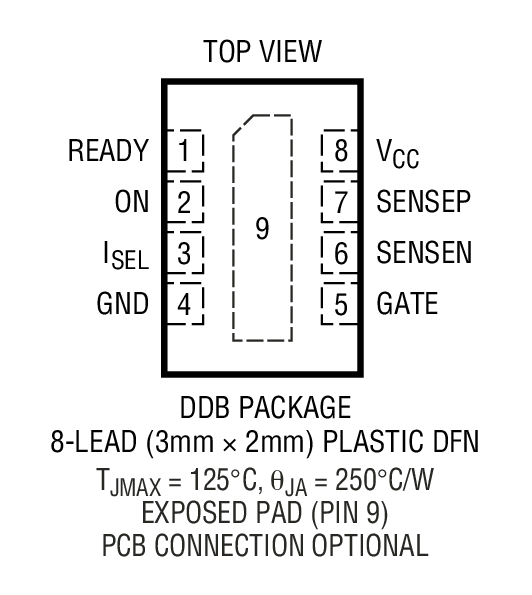

LTC4213 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC4213CDDB#PBF3x2 DFN-8C$2.23
LTC4213CDDB#TRMPBF3x2 DFN-8C$2.23$1.58
LTC4213CDDB#TRPBF3x2 DFN-8C$2.23$1.56
LTC4213IDDB#PBF3x2 DFN-8I$2.57
LTC4213IDDB#TRMPBF3x2 DFN-8I$2.57$1.88
LTC4213IDDB#TRPBF3x2 DFN-8I$2.66$1.86
演示电路板
器件型号描述价格
DC872ALTC4213CDD Electronic Circuit Breaker$50.00
