LTC4218 - 热插拔控制器

LTC®4218 是一款热插拔控制器,允许电路板在带电背板上安全地插入和拔出。一个内部高压侧开关驱动器负责控制一个用于 2.9V 至 26.5V 电源电压的外部 N 沟道 MOSFET 栅极。一个专用的 12V 版本 (LTC4218-12) 包含预设的 12V 特殊门限,而标准器件 LTC4218 则提供了可调门限。

LTC4218 提供了一个准确的 (5%) 电流限值和电流折返限制功能。电流限制门限可以采用一个外部引脚进行动态调整。附加功能包括一个负责放大检测电压 (旨在执行以地为参考电位的电流检测) 的电流监视器输出。另外,该器件还提供了过压、欠压和电源良好监视功能。

特点
  • 宽工作电压范围:2.9V 至 26.5V
  • 可调、5% 准确度 (15mV) 电流限值
  • 电流监视器输出
  • 故障之前的可调电流限制定时器
  • 电源良好和故障输出
  • 可调浪涌电流控制
  • 准确度为 2% 的欠压和过压保护
  • 采用 16 引脚 SSOP 和 16 引脚 5mm x 3mm DFN 封装
典型应用

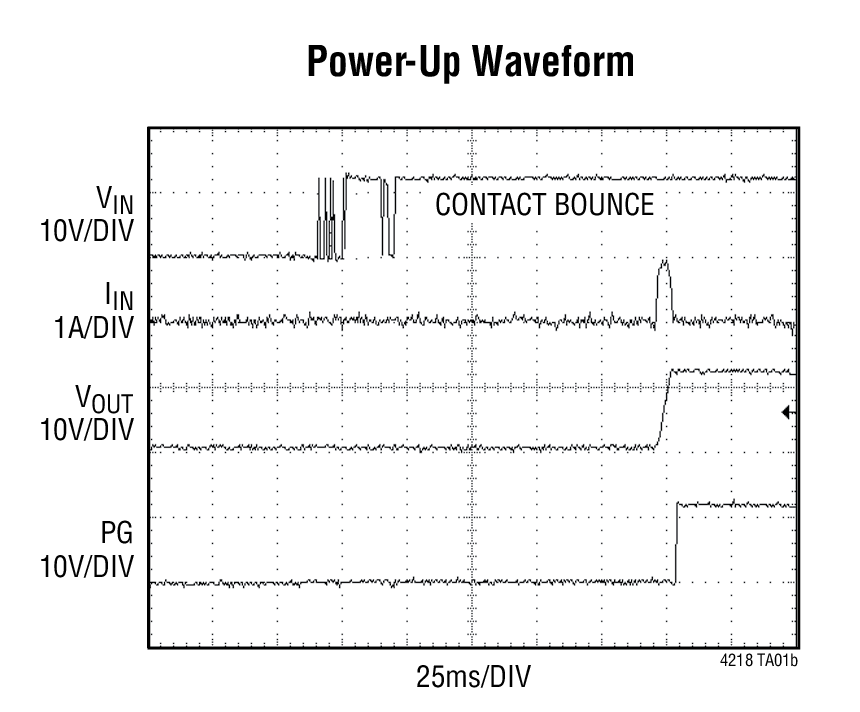

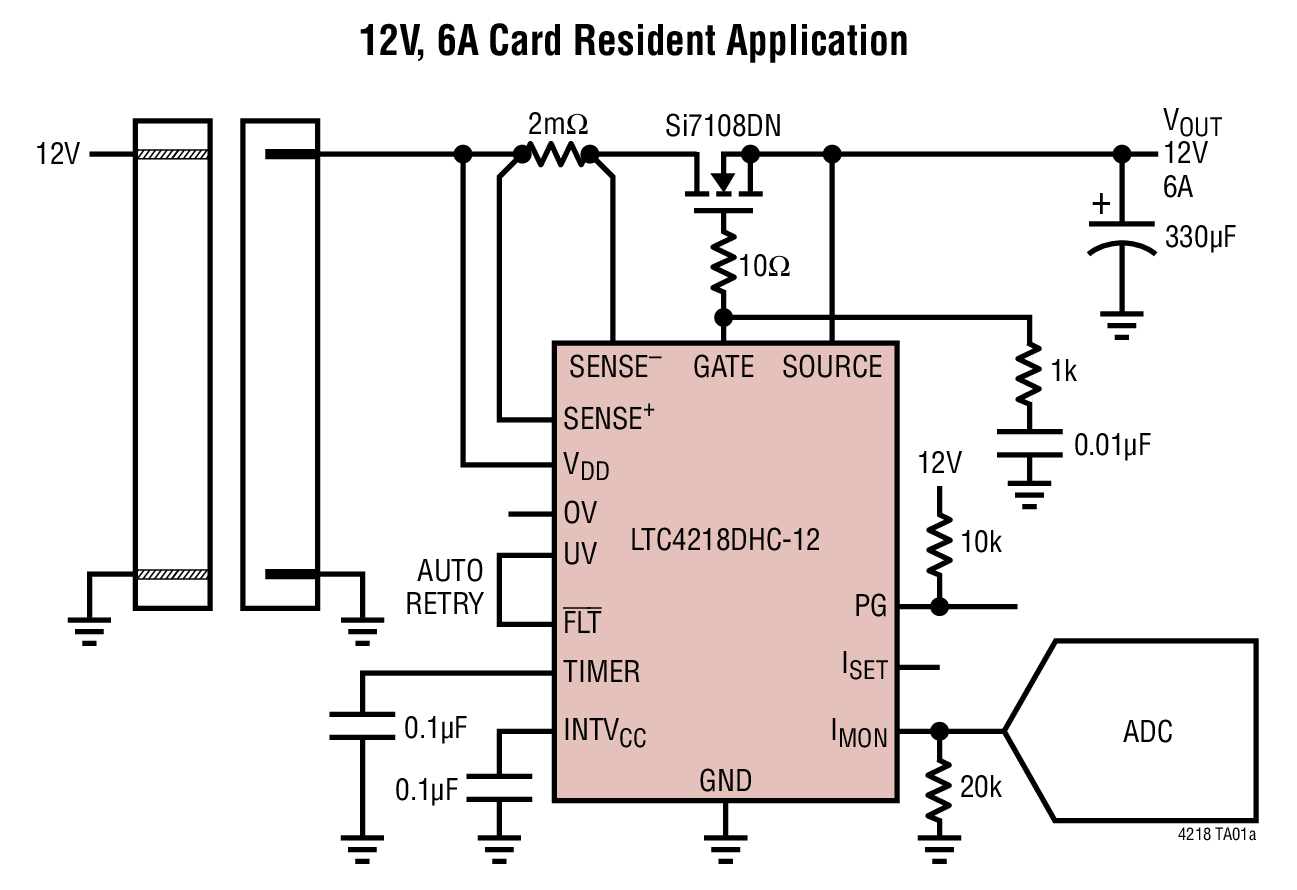

LTC4218 Typical Application
LTC4218 Typical Application
应用
  • RAID 系统
  • ATCA、AMC、μTCA 系统
  • 服务器 I/O 板卡
  • 工业
封装信息

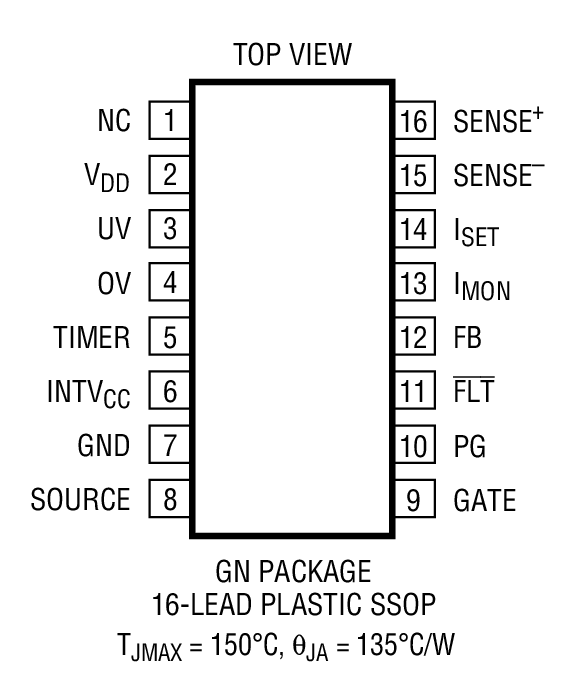

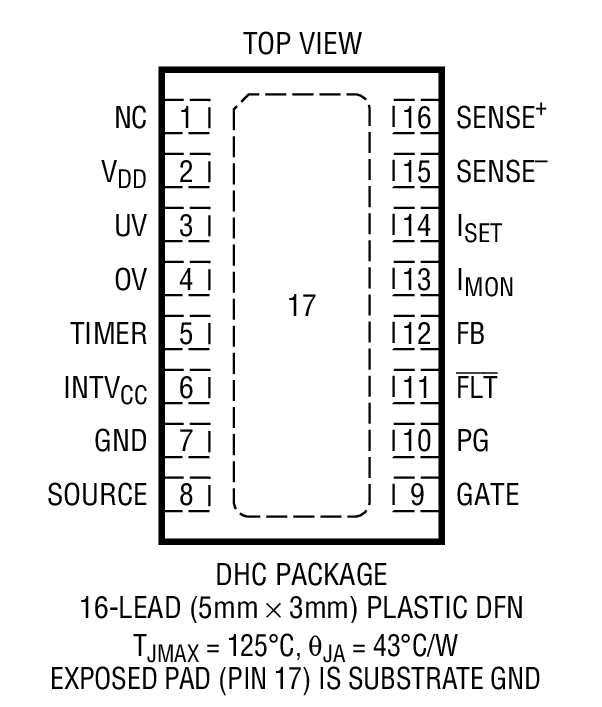

LTC4218 Package Drawing
LTC4218 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC4218CDHC-12#PBF5x3 DFN-16C$3.79$2.65
LTC4218CDHC-12#TRPBF5x3 DFN-16C$2.71
LTC4218CGN#PBFSSOP-16C$3.79$2.65
LTC4218CGN#TRPBFSSOP-16C$2.71
LTC4218IDHC-12#PBF5x3 DFN-16I$4.35$3.05
LTC4218IDHC-12#TRPBF5x3 DFN-16I$3.11
LTC4218IGN#PBFSSOP-16I$4.35$3.05
LTC4218IGN#TRPBFSSOP-16I$3.11
演示电路板
器件型号描述价格
DC1052A-ALTC4218 Demo Board: 12V and 24V, 7.5A Hot Swap Controller with Current Monitoring$50.00
