LTC4231 - 微功率热插拔控制器
LTC®4231 是一款微功率热插拔 (Hot SwapTM) 控制器，其允许在工作中的电源上安全地进行电路板的插拔操作。一个内部高压侧开关驱动器负责控制一个外部 N 沟道 MOSFET。背对背 MOSFET 可用于提供低至 –40V 的反向电源保护。
LTC4231 可提供一个防反跳延迟并允许 GATE 以一种可调速率斜坡上升。在启动之后，LTC4231 的静态电流在正常操作期间 (输出处于运行状态) 下降至 4μA。UVL、UVH、OV 和 GNDSW 周期性地监察过压和欠压情况，并将总静态电流保持在低水平。把 SHDN 拉至低电平可关断 LTC4231，此时静态电流减小至 0.3μA。
在过流故障期间，LTC4231 在运行一个可调定时器的同时主动地限制电流。LTC4231-1 在电流故障之后保持关断状态，而 LTC4231-2 则在一个冷却周期之后自动重新施加电源。
特点

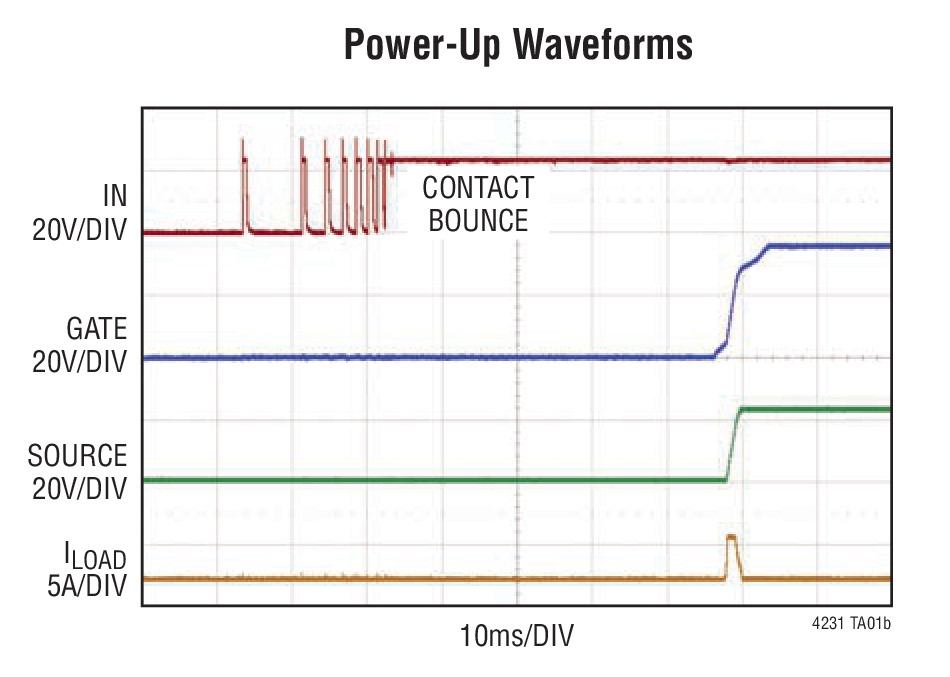

典型应用  | 应用

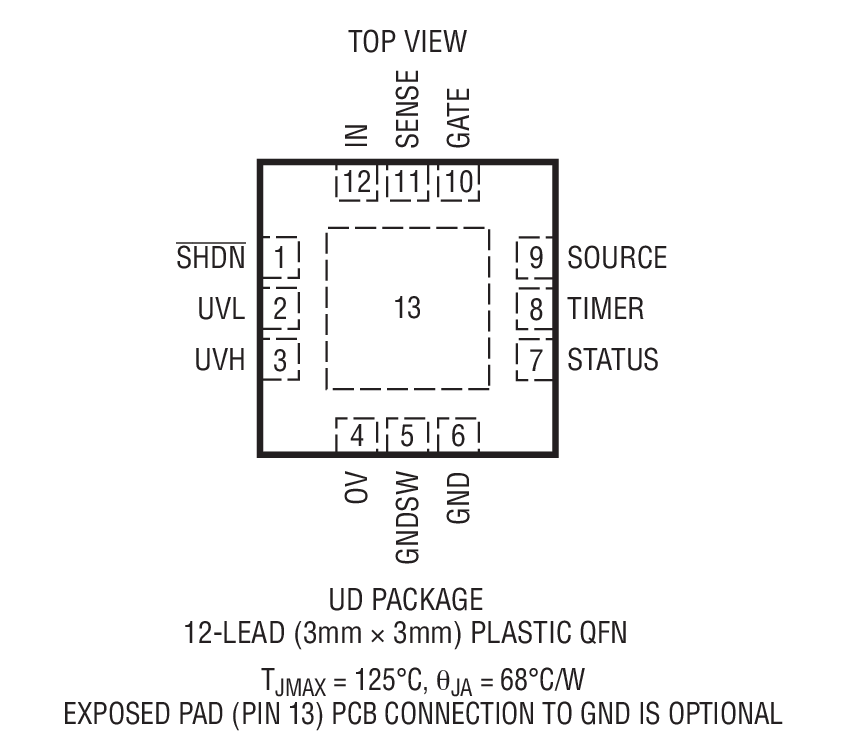

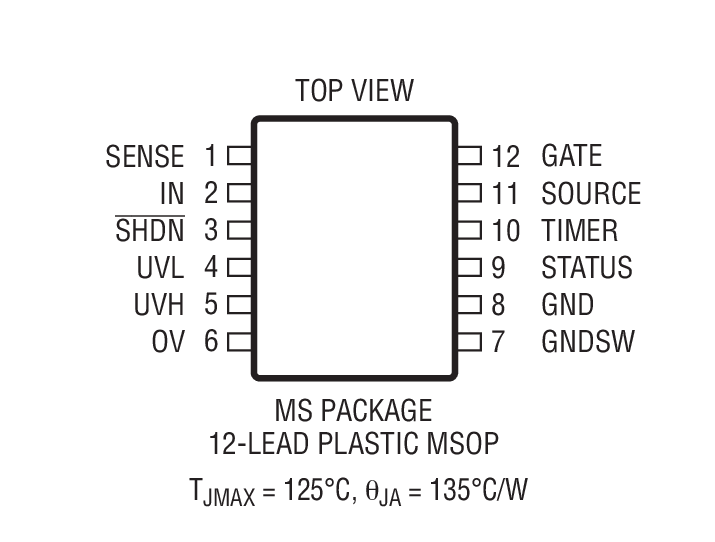

封装信息  |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LTC4231CMS-1#PBF | MS-12 | C | $3.21 | $2.25 |
| LTC4231CMS-1#TRPBF | MS-12 | C | $3.27 | $2.31 |
| LTC4231CMS-2#PBF | MS-12 | C | $3.21 | $2.25 |
| LTC4231CMS-2#TRPBF | MS-12 | C | $3.27 | $2.31 |
| LTC4231CUD-1#PBF | 3x3 QFN-12 | C | $3.21 | $2.25 |
| LTC4231CUD-1#TRPBF | 3x3 QFN-12 | C | $3.27 | $2.31 |
| LTC4231CUD-2#PBF | 3x3 QFN-12 | C | $3.21 | $2.25 |
| LTC4231CUD-2#TRPBF | 3x3 QFN-12 | C | $3.27 | $2.31 |
| LTC4231HMS-1#PBF | MS-12 | H | $4.27 | $2.99 |
| LTC4231HMS-1#TRPBF | MS-12 | H | $4.33 | $3.05 |
| LTC4231HMS-2#PBF | MS-12 | H | $4.27 | $2.99 |
| LTC4231HMS-2#TRPBF | MS-12 | H | $4.33 | $3.05 |
| LTC4231HUD-1#PBF | 3x3 QFN-12 | H | $4.27 | $2.99 |
| LTC4231HUD-1#TRPBF | 3x3 QFN-12 | H | $4.33 | $3.05 |
| LTC4231HUD-2#PBF | 3x3 QFN-12 | H | $4.27 | $2.99 |
| LTC4231HUD-2#TRPBF | 3x3 QFN-12 | H | $4.33 | $3.05 |
| LTC4231IMS-1#PBF | MS-12 | I | $3.71 | $2.60 |
| LTC4231IMS-1#TRPBF | MS-12 | I | $3.77 | $2.66 |
| LTC4231IMS-2#PBF | MS-12 | I | $3.71 | $2.60 |
| LTC4231IMS-2#TRPBF | MS-12 | I | $3.77 | $2.66 |
| LTC4231IUD-1#PBF | 3x3 QFN-12 | I | $3.71 | $2.60 |
| LTC4231IUD-1#TRPBF | 3x3 QFN-12 | I | $3.77 | $2.66 |
| LTC4231IUD-2#PBF | 3x3 QFN-12 | I | $3.71 | $2.60 |
| LTC4231IUD-2#TRPBF | 3x3 QFN-12 | I | $3.77 | $2.66 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC2161A-A | LTC4231IMS-1 Demo Board | Micropower Hot Swap Controller with Latch-Off | $75.00 |
| DC2161A-B | LTC4231IMS-2 Demo Board | Micropower Hot Swap Controller with Auto-Retry | $75.00 |
