LTC4260 - 具 I2C 兼容型监视功能的正高电压热插拔控制器

LTC®4260 热插拔 (Hot SwapTM) 控制器允许在带电背板上安全地进行电路板的插拔操作。通过采用一个外部 N 沟道传输晶体管,能够使电路板的电源电压以一种可调速率斜坡上升。一个 I2C 接口和内置的 ADC 可实现电路板电流、电压和故障状态的监视。

该器件具有模拟折返电流限制功能,如果 LTC4260 在可调超时延迟范围之外维持于电流限制状态,则其可被配置为在该事件之后执行锁断或重试操作。

另外,该控制器还具有其他的功能,包括在出现故障时中断主机、在输出电源处于良好状态时发出通知、检测负载板卡的插入以及在接通和关断状态中执行上电操作等。

特点
  • 允许在带电背板上安全地进行插拔操作
  • 8 位 ADC 负责监视电流和电压
  • I2CTM / SMBus 接口
  • 宽工作电压范围: 8.5V 至 80V
  • 用于外部 N 沟道 MOSFET 的高端驱动
  • 输入过压 / 欠压保护
  • 在故障发生之后可任选执行锁断或自动重试操作
  • 在故障发生之后向主机发出警示信号
  • 折返电流限制
  • 采用 24 引脚 SO 封装、24 引脚窄体 SSOP 封装和 32 引脚 (5mm x 5mm) QFN 封装
典型应用

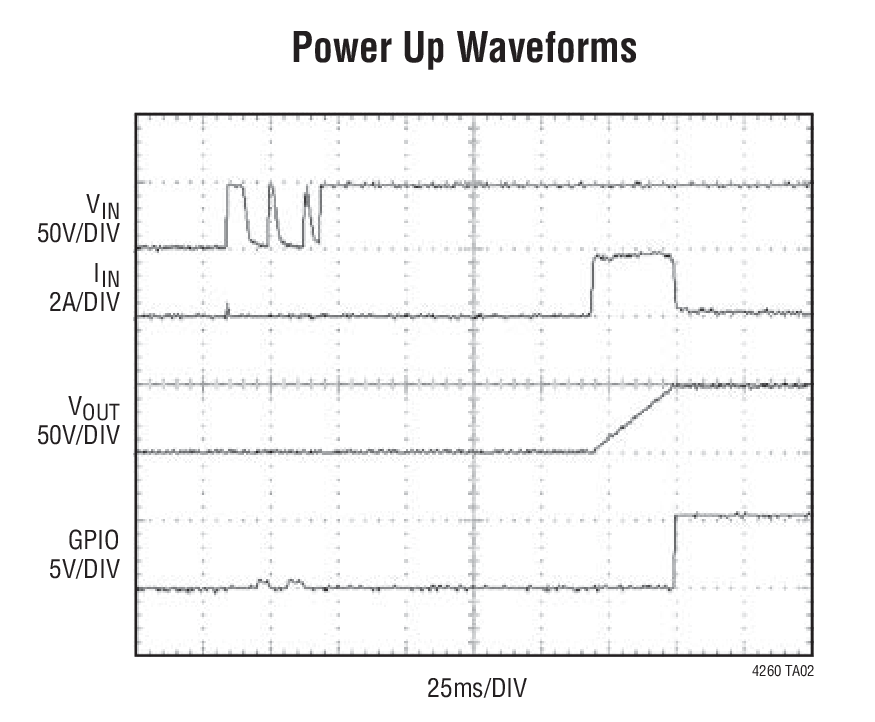

LTC4260 Typical Application
LTC4260 Typical Application
应用
  • 电子电路断路器
  • 带电电路板插入
  • 计算机、服务器
封装信息

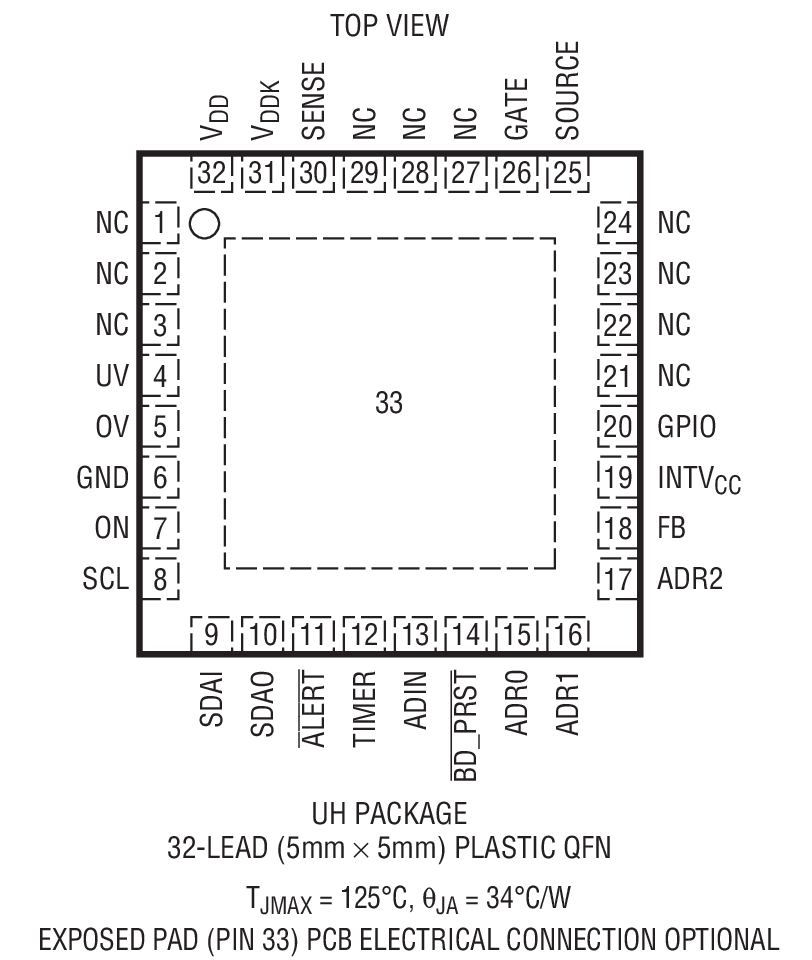

LTC4260 Package Drawing

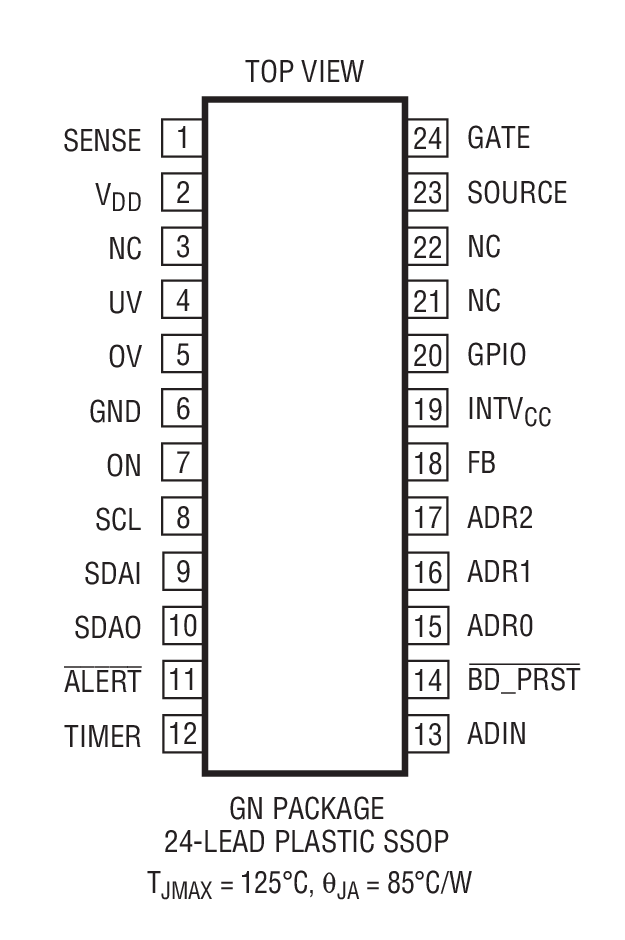

LTC4260 Package Drawing

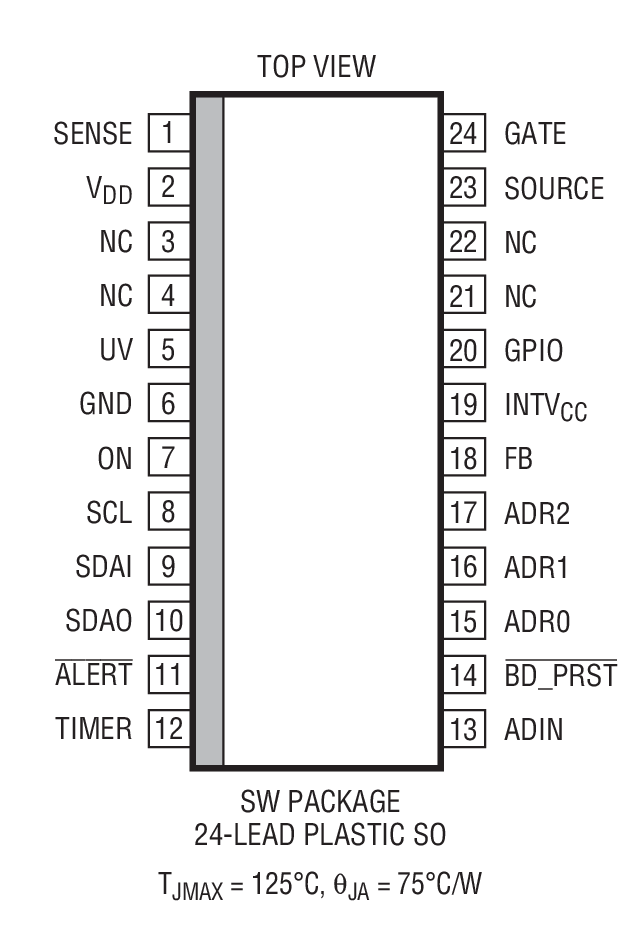

LTC4260 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC4260CGN#PBFSSOP-24C$8.50$5.95
LTC4260CGN#TRPBFSSOP-24C$6.05
LTC4260CSW#PBFSW-24C$8.50$5.95
LTC4260CSW#TRPBFSW-24C$6.05
LTC4260CUH#PBF5x5 QFN-32C$8.50$5.95
LTC4260CUH#TRPBF5x5 QFN-32C$6.05
LTC4260IGN#PBFSSOP-24I$10.21$7.15
LTC4260IGN#TRPBFSSOP-24I$7.25
LTC4260ISW#PBFSW-24I$10.21$7.15
LTC4260ISW#TRPBFSW-24I$7.25
LTC4260IUH#PBF5x5 QFN-32I$10.21$7.15
LTC4260IUH#TRPBF5x5 QFN-32I$7.25
