LTC4415 - 具可调电流限值的双通道 4A 理想二极管
LTC®4415 包含两个单片式电源通路 (PowerPathTM) 理想二极管，各能提供高达 4A 的电流，并具 50mΩ 的典型正向导通电阻。在低电流条件下，二极管电压降在正向导通期间被调节至 15mV，从而扩大了电源工作范围并确保在电源切换过程中不会产生振荡。从 OUT 流至 IN 的反向电流小于 1μA，因而使得该器件非常适合于电源“或”应用。
采用输入 EN1 和 EN2 对两个理想二极管进行独立使能及优先级排序。输出电流限值可以采用 CLIM 引脚上的电阻器在 0.5A 至 4A 之间独立调节。此外，还能通过 CLIM 引脚电压来监视理想二极管电流。
漏极开路状态引脚在理想二极管处于正向导通状态时发出指示信号。当芯片温度接近热停机门限、或者输出负载超过电流限制门限时，对应的报警引脚将被拉至低电平。
特点- 双通道 50mΩ 单片式理想二极管
- 1.7V 至 5.5V 工作范围
- 每个二极管高达 4A 的可调电流限值
- 低反向漏电流 (1μA 最大值)
- 15mV 正向压降 (在稳压状态)
- 利用二极管“或”实现平稳切换
- 负载电流监视器
- 用于设定切换的高精度使能门限
- 软起动用于限制启动时的浪涌电流
- 状态引脚用于指示二极管正向导通
- 带警报的电流及热限
- 耐热性能增强型 16 引脚 MSOP 封装和 DFN (3mm x 5mm) 封装

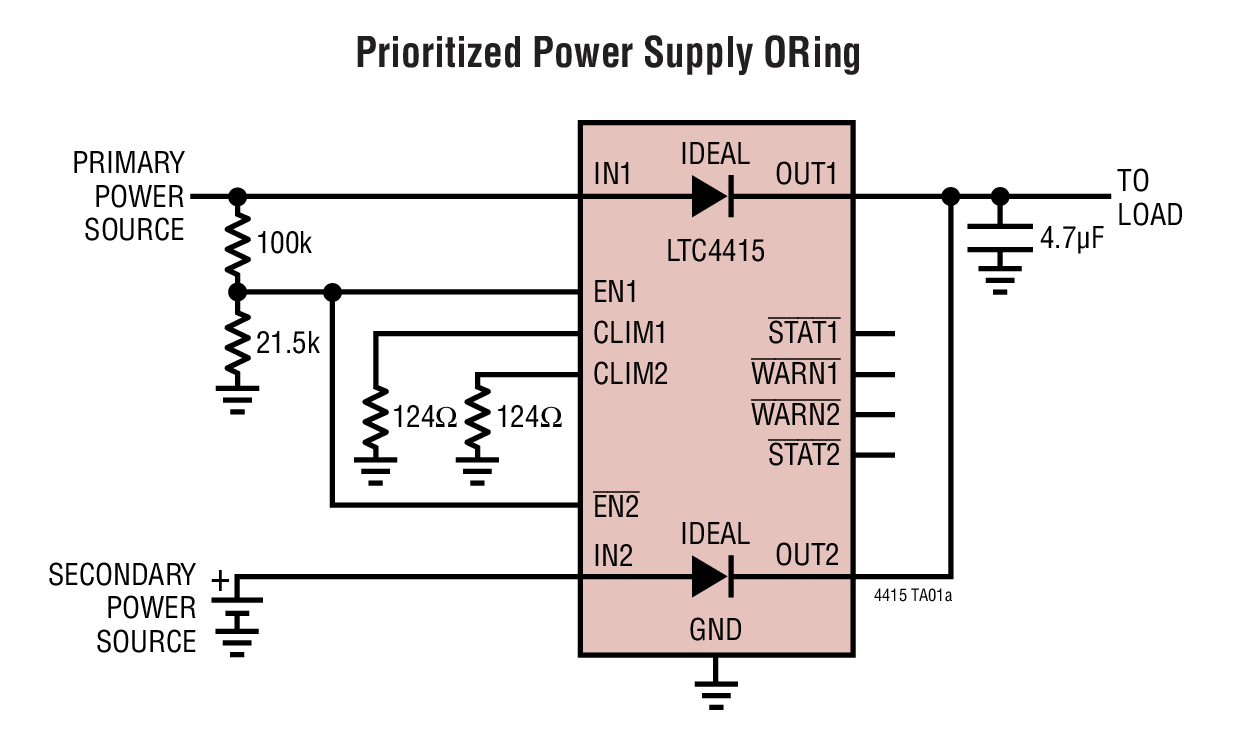

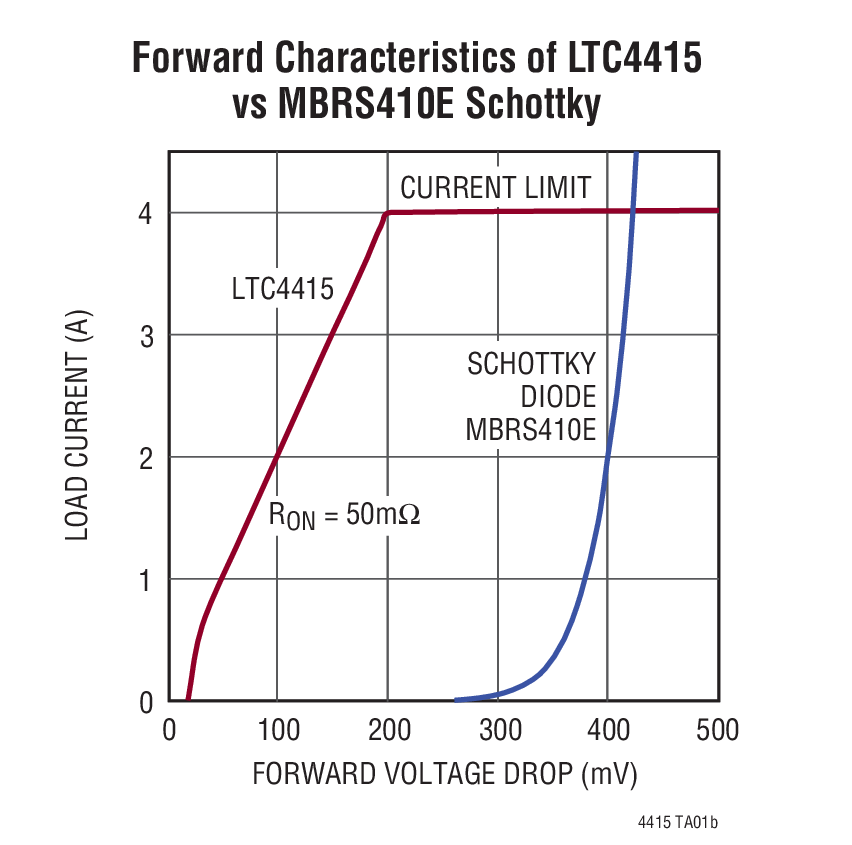

典型应用
 | 应用- 大电流电源通路开关
- 电池和墙上适配器二极管“或”
- 后备电池二极管“或”
- 逻辑控制型大电流电源开关
- 超级电容器“或”
- 多电池共享

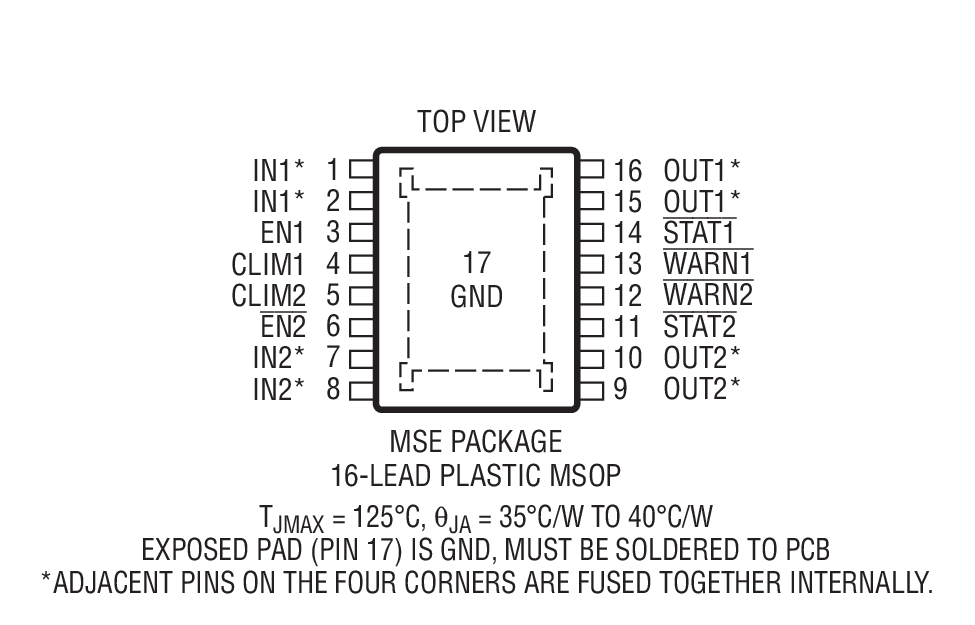

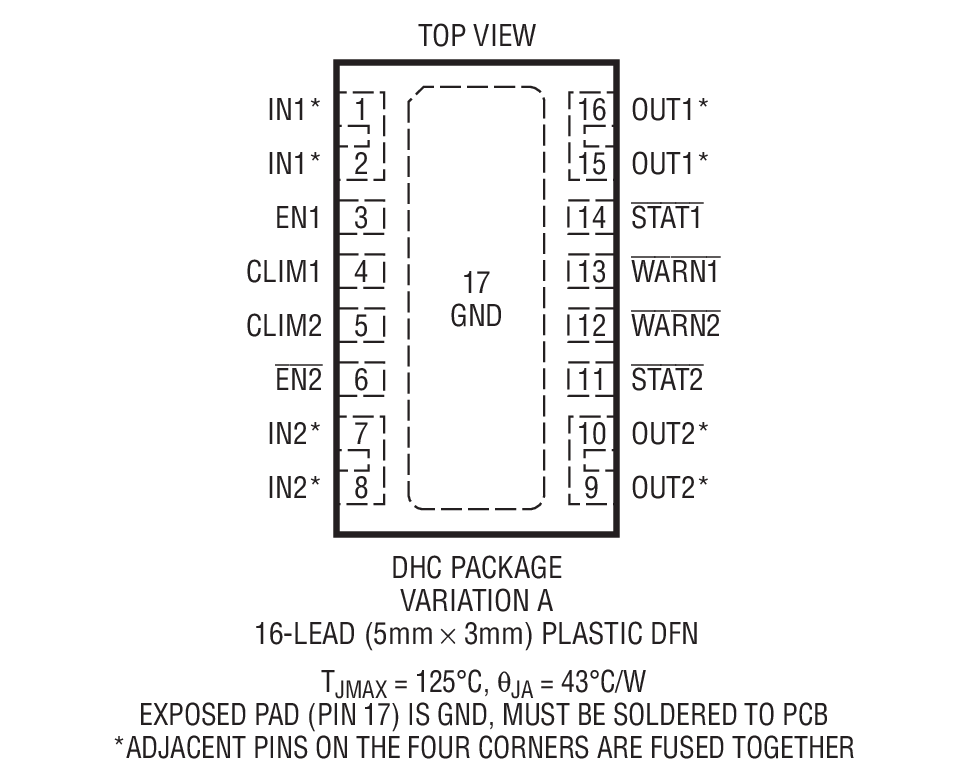

封装信息
 |
Order Information 订购型号| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|
| LTC4415EDHC#PBF | 5x3 DFN-16 | E | $4.22 | $2.95 |
| LTC4415EDHC#TRPBF | 5x3 DFN-16 | E | | $3.01 |
| LTC4415EMSE#PBF | MS-16E | E | $4.22 | $2.95 |
| LTC4415EMSE#TRPBF | MS-16E | E | | $3.01 |
| LTC4415IDHC#PBF | 5x3 DFN-16 | I | $4.86 | $3.40 |
| LTC4415IDHC#TRPBF | 5x3 DFN-16 | I | | $3.46 |
| LTC4415IMSE#PBF | MS-16E | I | $4.86 | $3.40 |
| LTC4415IMSE#TRPBF | MS-16E | I | | $3.46 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|
| DC1819A | LTC4415EMSE Demo Board I Dual 4A Ideal Diodes with Adjustable Current Limit | $125.00 |
