LTC6420-20 - 双通道匹配 1.8GHz 差分放大器/ADC 驱动器

LTC®6420-20 是一款用于处理 DC 至 300MHz 信号的双通道高速差分放大器。该器件专为以低噪声和低失真的方式驱动 12 位、14 位和 16 位 ADC 而设计,但也可以用作一个通用型宽带增益部件。 LTC6420-20 具有上佳的易用性,且所需的支持电路极少。输出共模电压采用一个与输入无关的外部引脚来设定,从而免除了在许多应用中增设变压器或 AC 耦合电容器的需要。增益在内部固定于 20dB (10V/V)。 与采用 IF 增益部件和变压器的其他替代解决方案相比,LTC6420-20 节省了占用空间和功率。LTC6420-20 采用紧凑型 20 引脚 3mm x 4mm QFN 封装,工作温度范围为 -40ºC 至 85ºC。

特点
  • 匹配增益 ±0.1dB
  • 匹配相位 ±0.1° (在 100MHz)
  • 通道隔离度 80dB (在 100MHz)
  • 1.8GHz -3dB 带宽;10V/V 的固定增益 (20dB)
  • IMD3 = -84dBc (在 100MHz、2VP-P)
  • 等效 OIP3 = 46dBm (在 100MHz)
  • 1nV/√Hz 内部运算放大器噪声
  • 6.2dB 噪声系数
  • 差分输入和输出
  • 轨至轨输出摆幅
  • 每个放大器 80mA 的电源电流 (240mW)
  • 1.1V 至 1.6V 输出共模电压,可调
  • DC 或 AC 耦合操作
  • 20 引脚 3mm x 4mm x 0.75mm QFN 封装
典型应用

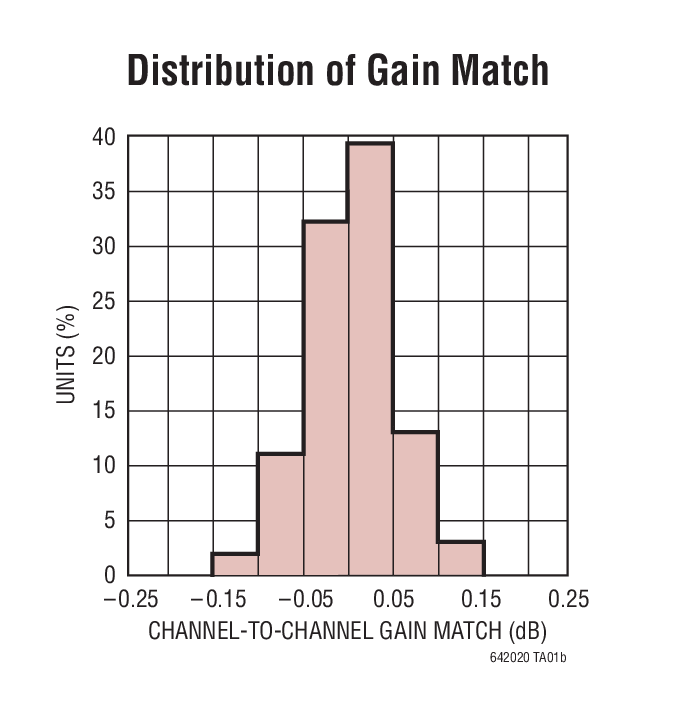

LTC6420-20 Typical Application
LTC6420-20 Typical Application
应用
  • 差分 ADC 驱动器
  • 单端至差分转换
  • IF 采样 (分集) 接收器
  • 宽带 I/Q 放大器
  • 卫星通信
封装信息

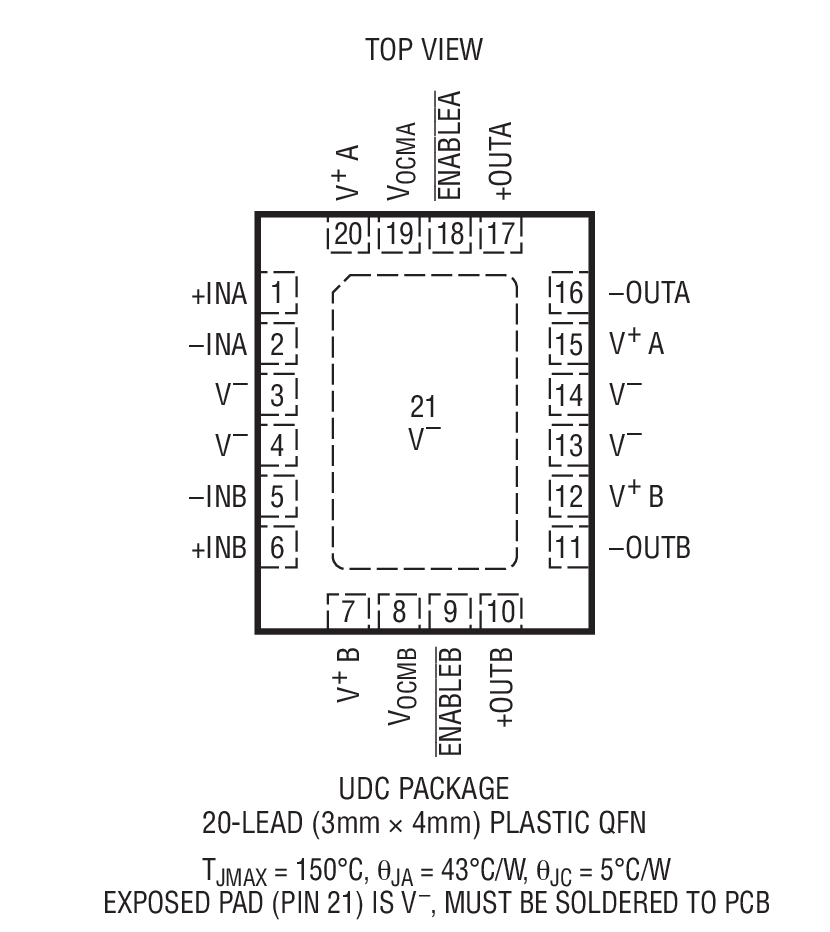

LTC6420-20 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC6420CUDC-20#PBF3x4 QFN-20C$7.46$5.17
LTC6420CUDC-20#TRPBF3x4 QFN-20C$5.22
LTC6420IUDC-20#PBF3x4 QFN-20I$8.55$5.93
LTC6420IUDC-20#TRPBF3x4 QFN-20I$5.98
演示电路板
器件型号描述价格
DC1299A-ALTC6420CUD-20 | Dual Matched 1.8GHz Differential Amplifiers/ADC Drivers$125.00
