LTM4608A - 具跟踪、裕度调节和频率同步功能的低 Vin、8A DC/DC μModule 稳压器

LTM®4608A 是一款完整的 8A 开关模式 DC/DC 电源,总输出电压误差为 ±1.75%。封装中内置了开关控制器、功率 FET、电感器和所有的支持元件。LTM4608A 的工作输入电压范围为 2.7V 至 5.5V,可支持 0.6V 至 5V 的输出电压范围 (由单个外部电阻器来设定)。这款高效率设计提供高至 8A 的连续电流 (峰值为 10A)。仅需采用大容量的输入和输出电容器便可完成设计。

扁平封装 (高度仅 2.82mm) 使得能够利用 PC 板背部上的未用空间,以实现高密度负载点调节。具 1.27mm 间距的 0.630mm LGA 封装衬垫通过提供标准的走线排布和通孔布置简化了 PCB 布局。高开关频率和电流模式架构的运用可针对电压和负载变化实现一个非常快速的瞬态响应,而并未牺牲稳定性。该器件支持频率同步、可编程多相操作和 / 或扩频操作、输出电压跟踪,用于完成电源轨排序和电压裕度调节。

故障保护功能包括过压保护、过流保护和热停机。LTM4608A 采用 9mm x 15mm x 2.82mm LGA 和 9mm x 15mm x 3.42mm BGA 封装。LTM4608A 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

特点
  • 完整的独立型电源
  • ±1.75% 的总 DC 输出误差 (–55ºC 至 125ºC)
  • 2.7V 至 5.5V 输入电压范围
  • 8A DC、10A 峰值输出电流
  • 0.6V 至高达 5V 输出
  • 输出电压跟踪和裕度调节
  • 电源良好跟踪裕度调节
  • 多相操作
  • 并联均流
  • 内置频率同步
  • 扩频调频
  • 过流 / 热停机保护
  • 电流模式控制 / 快速瞬态响应
  • 可选的突发模式 (Burst Mode®) 操作
  • 高达 95% 的效率
  • 输出过压保护
  • 9mm x 15mm x 2.82mm LGA 和 9mm x 15mm x 3.42mm BGA 封装

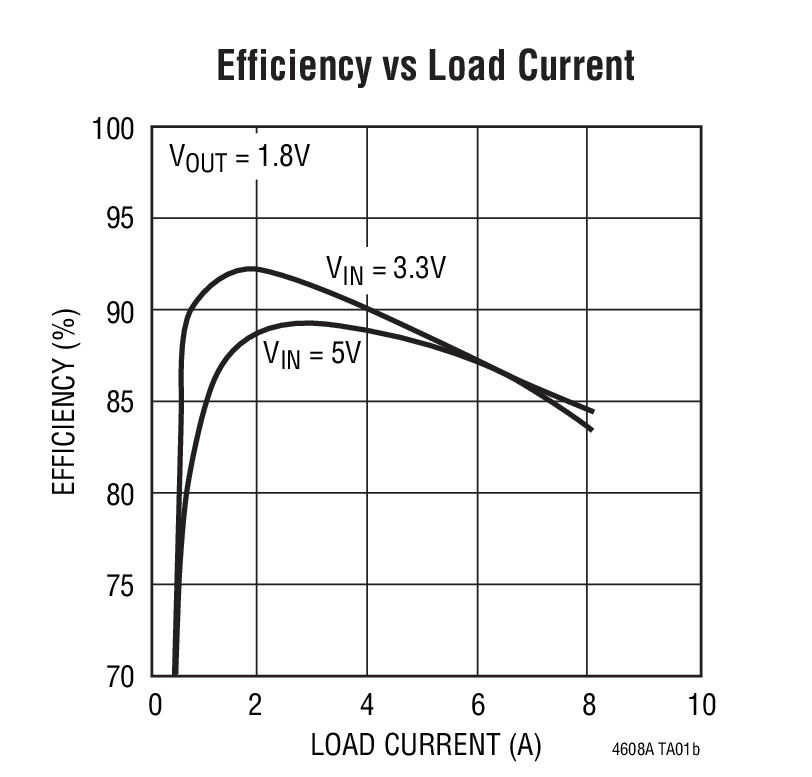

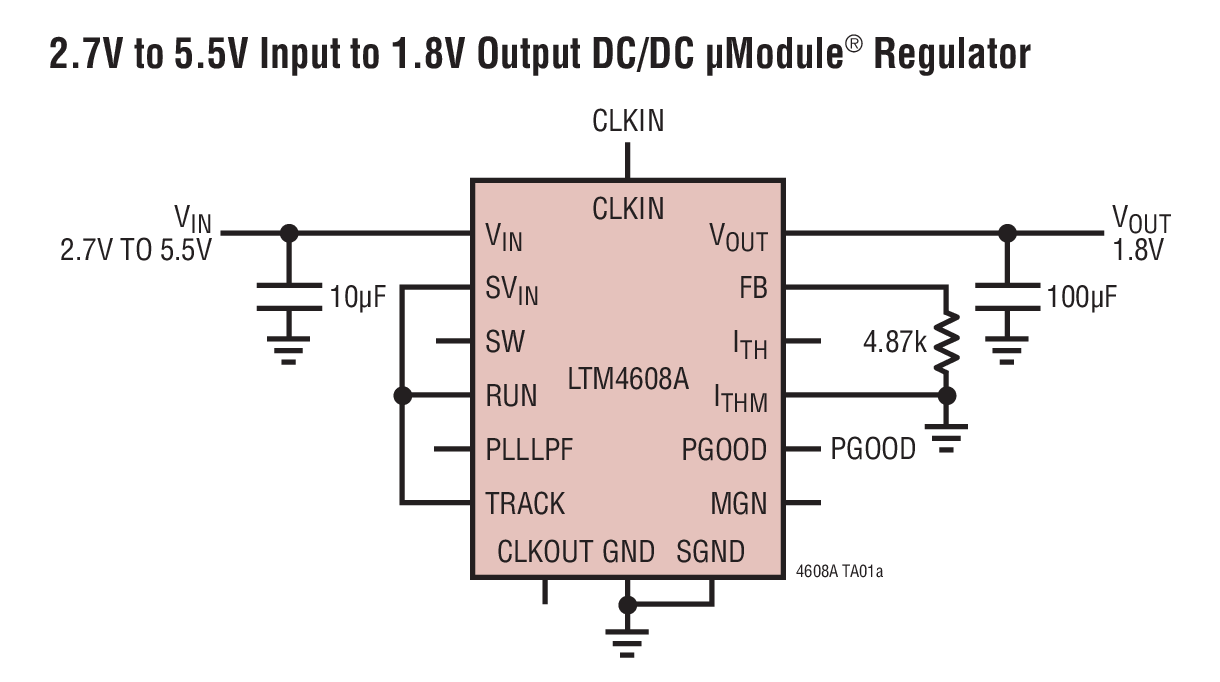

典型应用
LTM4608A Typical Application
LTM4608A Typical Application
应用
  • 电信、网络和工业设备
  • 存储系统
  • 负载点调节
封装信息
LTM4608A Package Drawing
LTM4608A Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTM4608AEV#PBF15mm × 9mm × 2.82mm LGAE$16.14$11.30
LTM4608AIV#PBF15mm × 9mm × 2.82mm LGAI$17.76$12.43
LTM4608AMPV#PBF15mm × 9mm × 2.82mm LGAMP$31.79$22.25
LTM4608AMPY15mm x 9mm x 3.42mm BGAMP$40.63$28.44
LTM4608AMPY#PBF15mm x 9mm x 3.42mm BGAMP$32.86$23.00
演示电路板
器件型号描述价格
DC1400ALTM4608AEV DEMO BOARD | 2.7Vinmin, 8A DC/DC uModule Regulator$65.00
