LTM4676A - 具数字电源系统管理功能的双通道 13A 或单通道 26A μModule 稳压器

LTM®4676A 是一款双通道 13A 或单通道 26A 降压型μModule® (微型模块) DC/DC 稳压器,其具有 70ms 的接通时间。该器件拥有通过 PMBus (一种基于 I2C 的开放标准数字接口协议) 实现的远程可配置性及电源管理参数的遥测监控功能。LTM4676A 包括快速模拟控制环路、高精度混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。

LTM4676A 的两线式串行接口允许以可编程摆率和排序延迟时间对输出进行裕度调节、调谐以及斜坡上升和下降。输入和输出电流及电压、输出功率、温度、正常运行时间和峰值是可读的。在启动时,输出电压、开关频率和通道相位角分配可利用引脚搭接电阻器来设定。可提供 LTpowerPlayTM GUI 和 DC1613 USB 至 PMBus 转换器以及演示套件。

特点
  • 双通道、快速、模拟环路 (具有用于控制和监视的数字接口)
  • 宽输入电压范围:4.5V 至 17V
  • 输出电压范围:0.5V 至 5.5V
  • 在整个温度范围内具有 ±0.5% 的最大 DC 输出误差
  • 在 10A 负载条件下具有 ±2.5% 的电流回读准确度
  • 符合 400kHz PMBus 标准的 I2C 串行接口
  • 集成型 16 位 ΔΣ ADC
  • 支持高达 125Hz 的远端采样轮询速率
  • 恒定频率电流模式控制
  • 可对多个模块进行并联和均流
  • 支持所有的 7 位从地址
  • 支持电源轨和全局寻址
  • 16mm x 16mm x 5.01mm BGA 封装

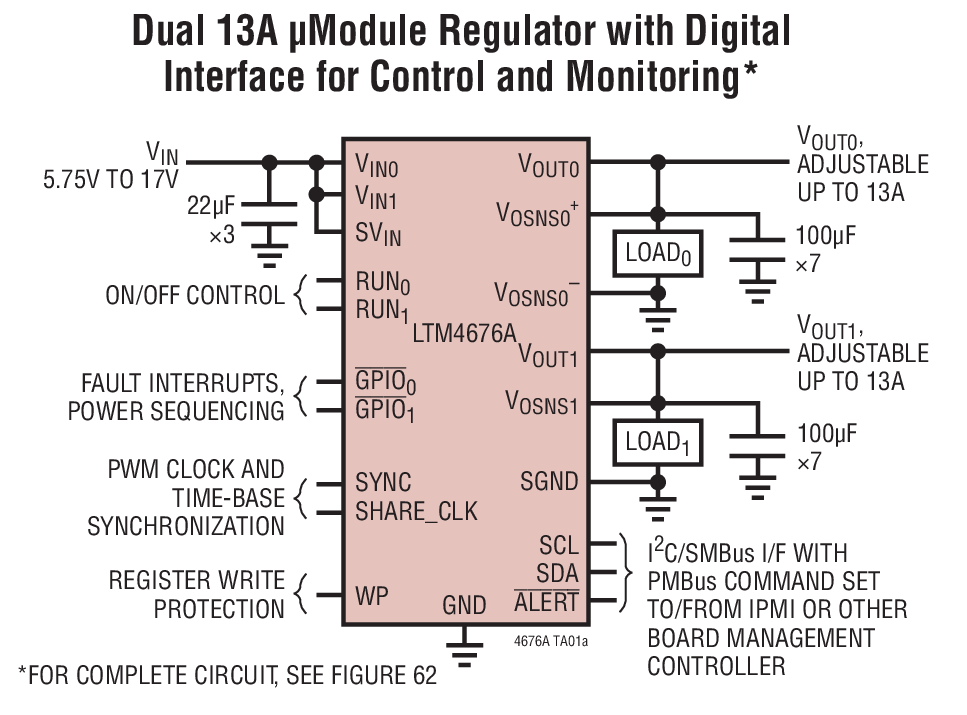

典型应用
LTM4676A Typical Application
LTM4676A Typical Application
应用
  • 原型设计、生产和实地环境中的系统优化、特性分析和数据挖掘
封装信息
LTM4676A Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTM4676AEY#PBF16mm x 16mm x 5.01mm BGAE$48.50$33.95
LTM4676AEY#PBF-ES16mm x 16mm x 5.01mm BGAE$48.50$33.95
LTM4676AIY#PBF16mm x 16mm x 5.01mm BGAI$53.34$37.34
演示电路板
器件型号描述价格
DC1811B-BLTM4676A Demo Board | Step-Down μModule Regulator with PMBus, 4.5V ≤ VIN ≤ 17V, Vout0 = 1V @ 13A, Vout1 = 1.8V @ 13A$65.00
DC1989B-ALTM4676A Demo Board | LTM4676A(x2) Current Shared, PMBus Buck uModule, 4.5V ≤ VIN ≤ 17V, Vout = 0.5V to 4V @ 50A$105.00
DC1989B-BLTM4676A Demo Board | LTM4676A(x3) Current Shared, PMBus Buck uModule, 4.5V ≤ VIN ≤ 17V, Vout = 0.5V to 4V @ 75A$135.00
DC1989B-CLTM4676A Demo Board | LTM4676A(x4) Current Shared, PMBus Buck uModule, 4.5V ≤ VIN ≤ 17V, Vout = 0.5V to 4V @ 100A$165.00
DC2106B-BLTM4676AEY/LTM4630EV Demo Board | PMBus Buck µModule (LTM4676A) + LTM4630 (x3), 4.5V ≤ VIN ≤ 16V, Vout = 0.5V to 1.8V @ 130A$125.00
DC2204ALTM4675 + LTM4676A + LTM4677 + LTM4620A Demo Board | PSM μModule Power Stick$125.00
Companion Boards
器件型号描述价格
DC1613AUSB-to-PMBus Controller for Use with LTpowerPlay$50.00
DC2086APowered Programming Adapter for Digital Power System Management Products$199.00
