LTM8057 - 3.1VIN 至 31VIN 隔离式 μModule DC/DC 转换器
LTM®8057 是一款 2kV AC 隔离型反激式 μModule® (微型模块) DC/DC 转换器。封装中内置了开关控制器、功率开关、变压器、以及所有的支持组件。LTM8057 可在一个 3.1V 至 31V 的输入电压范围内运作，支持 2.5V 至 12V 的输出电压范围 (由单个电阻器来设定)。仅需采用输出和输入电容器便可实现完整的设计。可以采用其他组件来控制软起动控制和偏置。
LTM8057 采用耐热性能增强型、紧凑 (9mm x 11.25mm x 4.92mm) 模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8057 采用 SnPb 或符合 RoHS 标准的端子涂层。
特点- 2kV AC 隔离式 μModule 转换器 (针对 3kVDC 进行测试)
- UL60950 识别文件 464570
- 宽输入电压范围：3.1V 至 31V
- 高达 440mA 的输出电流 (VIN = 24V，VOUT1 = 2.5V)输出可调范围从 2.5V 至 12V
- 电流模式控制
- 可编程软起动
- 可由用户配置的欠压闭锁
- 扁平 (9mm x 11.25mm x 4.92mm) BGA 封装

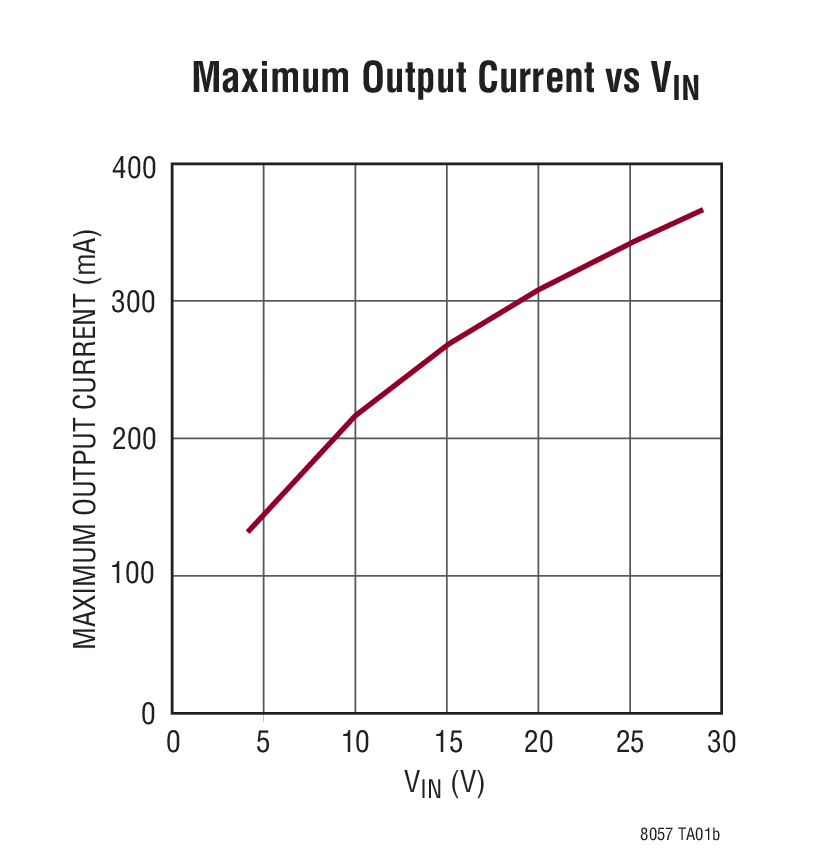

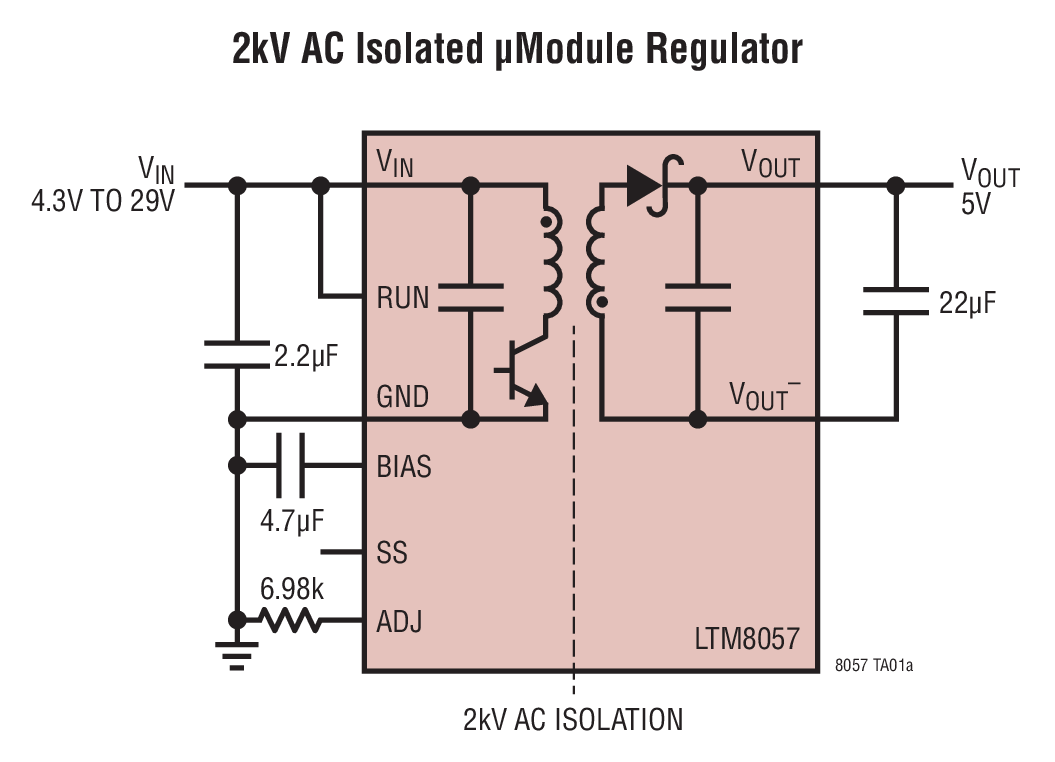

典型应用

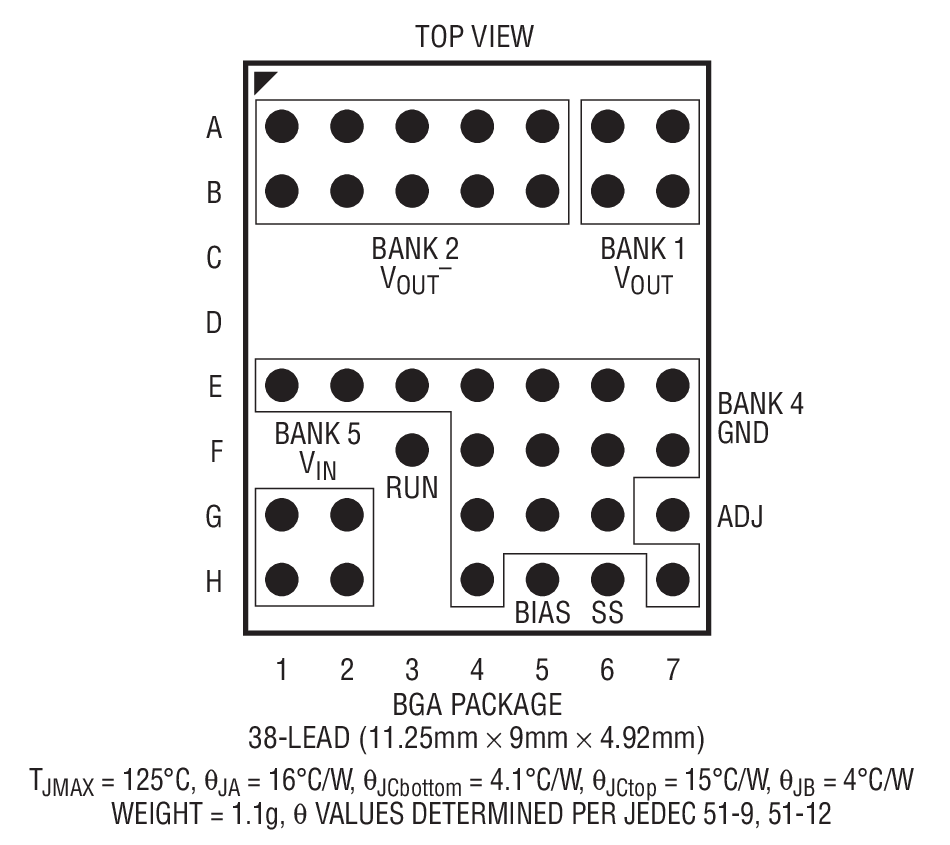

 | 应用封装信息 |
Order Information 订购型号| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|
| LTM8057EY#PBF | 11.25mm x 9mm x 4.92mm BGA | E | $15.57 | $10.90 |
| LTM8057IY | 11.25mm x 9mm x 4.92mm BGA | I | $21.47 | $15.03 |
| LTM8057IY#PBF | 11.25mm x 9mm x 4.92mm BGA | I | $17.13 | $11.99 |
| LTM8057MPY | 11.25mm x 9mm x 4.92mm BGA | MP | $34.71 | $24.30 |
| LTM8057MPY#PBF | 11.25mm x 9mm x 4.92mm BGA | MP | $30.37 | $21.26 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|
| DC1987A | LTM8057 Demo Board | 2kVAC Isolated Flyback µModule Converter, 4.5V ≤ VIN ≤ 29V, Vout = 5V @ Up to 350mA | $65.00 |
