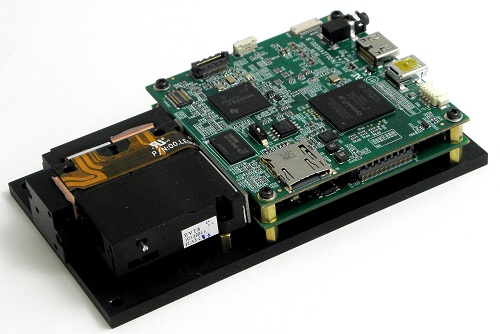

DLPLIGHTCRAFTER:DLP® LightCrafter™

DLP® LightCrafter™ 是一种将投射光集成到工业、医疗和科学应用中的紧凑型评估模块。这个基于 DLP 的平台使需要小型、低成本的智能高速图形显示器的终端器件开发周期加快。DLP LightCrafter 采用 0.3 WVGA 芯片组,提供多种嵌入式功能,例如:结构光投影、智能照明、波长选择和便携式显示。

开发人员可以通过 DLP LightCrafter 的基于 USB 的应用程序编程接口 (API) 和易于使用的图形用户界面 (GUI) 轻松地创建、存储和显示高速图形序列。该模块还采用功能强大的 TMS320DM365 数字媒体处理器,该处理器基于德州仪器 (TI) 提供的 DaVinci 技术。通过 ARM9 DSP 内核,DLP LightCrafter 的 DM365 运行 Linux 操作系统,使用户能够围绕 0.3 WVGA 芯片组开发完整的嵌入式系统。使用可配置的输入/输出触发器可以方便地与摄像机、传感器或其他外设同步。

DLP LightCrafter 包括一个由 Young Optics International 开发并制造的 RGB LED 光引擎。该光引擎专门为 DLP3000 DMD 设计,可以产生明亮的、宽纵横比的图案,非常适用于各种环境光环境。对于需要更高亮度的应用,可以添加主动冷却和热管理系统以实现超过 50 流明的光输出。

DLPLIGHTCRAFTER 特性
  • 具有 20L 光输出的 RGB LED 光引擎
  • 使用本机 DLP3000 分辨率 (608 x 684) 的高速图形 高达 4000Hz 的二进制图形速率 高达 120Hz 的 8 位灰度图形速率
  • 高达 4000Hz 的二进制图形速率
  • 高达 120Hz 的 8 位灰度图形速率
  • 显示高达 WVGA 分辨率 (854 x 480) 的图像或视频
  • 可配置的 I/O 触发器可与摄像机、传感器等同步
  • 运行嵌入式 Linux 的 DM365 嵌入式处理器
  • 用于存储图形和序列的 128MB NAND 闪存
  • USB、迷你 HDMI、UART 接口
  • 基于 USB 的 API 和主机 GUI

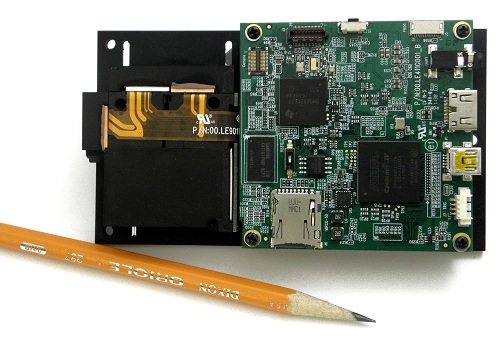

  • 紧凑的尺寸: 117mm x 65mm x 23mm
订购型号
开发工具型号价格产品状态
DLPLIGHTCRAFTER: DLP® LIGHTCRAFTER™ Evaluation Module$599.00(USD)ACTIVE
DLP-ALC-LIGHTCRAFTER-SDK-WIN: Windows SDK for DLPC300, DLPC350, and DLPC900 DMD controllersACTIVE
数据表 (1)
标题摘要类型大小 (KB)日期
PDF16632016年 5月 27日
,
勘误表 (2)
标题摘要类型大小 (KB)日期
PDF272013年 12月 23日
PDF192012年 8月 16日
,
应用手册 (3)
标题摘要类型大小 (KB)日期
浏览摘要PDF16252015年 1月 20日
浏览摘要PDF10412014年 12月 4日
PDF3032013年 8月 27日
,
用户指南 (2)
标题摘要类型大小 (KB)日期
PDF34772014年 11月 13日
PDF1712012年 10月 4日
,
选择指南 (3)
标题摘要类型大小 (KB)日期
PDF16192016年 3月 9日
PDF10902016年 4月 8日
PDF34242013年 5月 2日
,
白皮书 (1)
标题摘要类型大小 (KB)日期
PDF10762012年 3月 14日
,
更多文献资料 (2)
标题摘要类型大小 (KB)日期
PDF16632016年 3月 9日
PDF9632016年 4月 8日
软件 (1)
名称器件型号软件类型
DLPC300 配置和支持固件DLPR300应用软件与框架
参考设计 (1)
名称器件型号工具类型
DLP 0.3 WVGA 芯片组参考设计DLP3000-C300REF参考设计
TI 器件 (23)
器件型号名称
DLP3000DLP® 0.3 WVGA DMD
DLPC300用于 DLP3000 DMD 的数字控制器
MSP430F223216 位超低功耗微控制器,具有 8KB 闪存和 512B RAM
SN65C32213V 至 5.5V 多通道 RS-232 线路驱动器/接收器
SN74AHC1G04单路反向器闸
SN74AUP1G07具有漏极开路的低功耗单路缓冲器/驱动器
SN74AUP3G07具有漏极开路的低功耗三路反向缓冲器/驱动器
SN74AVC4T245具有可配置电压转换和三态输出的 4 位双电源总线收发器
SN74LVC1G08单路 2 输入正与门
SN74LVC1G66单路模拟开关
SN74LVC1G86单路 2 输入异或门
SN74LVC2G157单路 2 线路至 1 线路数据选择器/多路复用器
TFP401165MHz PanelBus™ TMDS DVI 接收器/解串器
TLV11711A 固定正电压低压降稳压器
TLV3491单路毫微瓦功耗推挽输出比较器
TMS320DM365DaVinci 数字媒体处理器
TPS20111.2A、2.7 到 5.5V 单路高侧 MOSFET 开关 IC,无故障报告、工作态低电平启用
TPS60150TPS60150
TPS62260采用 2x2mm SON/TSOT23 封装的 2.25MHz 600mA 降压转换器
TPS62400具有 1 线接口、采用 QFN 封装的双路可调节 400mA 和 600mA、2.25MHz 步降转换器
TPS63020High Current Buck-Boost Converter
TXS01011 位双向电压电平转换器,适用于漏极开路和推挽应用
TXS01022-Bit Bidirectional Voltage-Level Translator for Open-Drain Application
