LT3470 具集成升压和箝位二极管的微功率降压型稳压器
LT®3470 是一款微功率降压型 DC/DC 转换器，该器件把一个 300mA 电源开关、箝位二极管和升压二极管集成在扁平的 3mm x 2mm DD 和 ThinSOTTM 封装中。LT3470 组合了突发模式操作和连续操作，因而允许使用纤巧型电感器和电容器，并在高达 200mA 的负载条件下提供了一个低纹波输出。
凭借其 4V 至 40V 的宽输入范围，LT3470 能够调节众多的电源，从两节锂离子电池到未调整的墙上变压器和铅酸电池等一应俱全。在典型应用中，调节状态下的静态电流仅为 26μA，而一种零电流停机模式则可使负载与输入电源断接，从而简化了电池供电型系统中的电源管理。快速电流限制和迟滞控制可保护 LT3470 和外部元件免遭短路输出的损坏，即使在 40V 的输入条件下也是如此。
产品特点 Features
|
应用

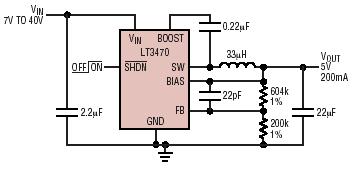

典型应用图
