LT3483 内置肖特基二极管的负输出微功率 DC/DC 转换器
LT®3483 / LT3483A 是一款具有集成肖特基二极管和一个反馈电阻器的微功率负输出 DC/DC 转换器。小封装尺寸、高集成度以及纤巧型表面安装组件的使用实现了小至 40mm2 的解决方案占位面积。该器件的静态电流在无负载条件下仅为 40µA，并可在停机模式中进一步减小至 0.1µA。一个限流固定截止时间控制电路可保存工作电流，从而在宽负载电流条件下实现了高效率。一个精确修整的 10µA 反馈电流实现了一个电阻器反馈，并且实际上免除了对输出进行反馈加载的需要。40V 开关使得能够在未使用昂贵变压器的情况下产生高达 -38V 的电压输出。LT3483 / LT3483A 的 300ns 低截止时间允许采用纤巧、扁平的电感器和电容器，以便在关注空间的便携式应用中实现占板面积和成本的最小化。
产品特点 Features
- 内部 40V 肖特基二极管
- 一个反馈电阻器 (其它电阻器均集成于器件内部)
- 内部 40V、200mA / 400mA 功率开关
- 可产生至 -38V 的已调负输出
- 低静态电流
40uA (在运行模式)
< 1µA (在停机模式)
- 低 VCESAT 开关：200mV/150mA
- 宽输入范围：2.5V 至 16V
- 采用小巧的表面安装型组件
- 输出短路保护
- 采用 6 引脚 SOT-23 封装 (仅 LT3483) 和扁平 8 引脚 DFN (2mm x 2mm x 0.75mm) 封装
|
应用
- LCD 偏压
- 手持式计算器
- 后备电池
- 数码相机
- OLED 偏压

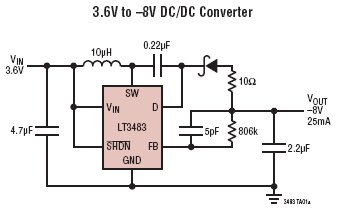

典型应用图
参数
 |
LT3483 订购信息和价格参考Package Variations and Pricing
| 器件型号 |
封装 |
引脚 |
温度 |
价格 (以 1 ~ 99 片为批量) |
价格 (以 1000 片为批量) * |
| LT3483AEDC#PBF |
DFN |
8 |
E |
$3.02 |
|
| LT3483AEDC#TRMPBF |
DFN |
8 |
E |
$3.02 |
$2.16 |
| LT3483AEDC#TRPBF |
DFN |
8 |
E |
$3.02 |
$2.11 |
| LT3483AIDC#PBF |
DFN |
8 |
I |
$3.47 |
|
| LT3483AIDC#TRMPBF |
DFN |
8 |
I |
$3.47 |
$2.48 |
| LT3483AIDC#TRPBF |
DFN |
8 |
I |
$3.47 |
$2.43 |
| LT3483EDC#PBF |
DFN |
8 |
E |
$2.50 |
|
| LT3483EDC#TRMPBF |
DFN |
8 |
E |
$2.50 |
$2.13 |
| LT3483EDC#TRPBF |
DFN |
8 |
E |
$2.50 |
$2.11 |
| LT3483ES6 |
SOT |
6 |
E |
$2.50 |
|
| LT3483ES6#TR |
SOT |
6 |
E |
$2.50 |
$2.11 |
| LT3483ES6#TRM |
SOT |
6 |
E |
$2.50 |
$2.13 |
| LT3483ES6#TRMPBF |
SOT |
6 |
E |
$2.50 |
$2.13 |
| LT3483ES6#TRPBF |
SOT |
6 |
E |
$2.50 |
$2.11 |
| LT3483IDC#PBF |
DFN |
6 |
I |
$3.47 |
|
| LT3483IDC#TRMPBF |
DFN |
8 |
I |
$3.47 |
$2.48 |
| LT3483IDC#TRPBF |
DFN |
8 |
I |
$3.47 |
$2.43 |
| LT3483IS6#PBF |
SOT |
6 |
I |
$3.47 |
|
| LT3483IS6#TRMPBF |
SOT |
6 |
I |
$3.47 |
$2.48 |
| LT3483IS6#TRPBF |
SOT |
6 |
I |
$3.47 |
$2.43 |
LT3483 数据手册及相关资料下载
- 数据手册(英文) : LT3483/LT3483A - Inverting Micropower DC/DC Converters with Schottky.PDF
- 数据手册(英文) : LT3483 - 采用 ThinSOT 封装并内置肖特基二极管的负输出微功率 DC/DC 转换器.PDF
- 设计要点 (英文) : DN447 - A Complete Compact APD Bias Solution for a 10Gbits/s GPON System.PDF
- 可靠性数据 : R365 Reliability Data .PDF
