LT5516 800MHz 至 1.5GHz 直接转换正交解调器

LT®5516 是一款专为高线性度接收器应用而优化的 800MHz 至 1.5GHz 直接转换正交解调器。它适用于将 RF 或 IF 信号直接转换成具有高达 260MHz 带宽的 I 和 Q 基带信号的通信接收器。LT5516 具有平衡的 I 和 Q 混频器、LO 缓冲放大器和一个精准的高频正交发生器。

  LT5516 所具有的高线性度能够在一个 RF 接收器中提供极佳的无寄生动态范围,即使在采用固定增益前端放大的情况下亦是如此。这种直接转换接收器能够免除进行中频 (IF) 信号处理以及相应的图像滤波和 IF 滤波的需要。信道滤波可以直接在 I 和 Q 通道的输出端上完成。这些输出可直接与通道选择滤波器 (LPF) 或一个基带放大器相连。

产品特点 Features
  • 频率范围:800MHz 至 1.5GHz
  • 高 IIP3:21.5dBm (在 900MHz)
  • 高 IIP2:52dBm
  • 噪声指数:12.8dB (在 900MHz)
  • 转换增益:4.3dB (在 900MHz)
  • I/Q 增益失配:0.2dB
  • 停机模式
  • 带裸露衬垫的 16 引脚 QFN 4mm x 4mm 封装
应用
  • 蜂窝 / PCS / UMTS 基础设施
  • 高线性度直接转换 I/Q 接收器
  • 高线性度 I/Q 解调器

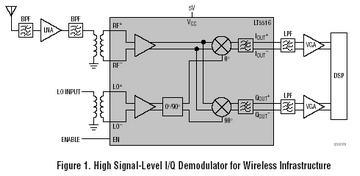

典型应用图
LT5516 典型应用
参数
LT5516 参数
LT5516 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LT5516EUF QFN 16 E $4.73 $3.35
LT5516EUF#PBF QFN 16 E $4.73 $3.35
LT5516EUF#TR QFN 16 E $3.45
LT5516EUF#TRPBF QFN 16 E $3.45
LT5516 数据手册及相关资料下载
  1. 数据手册 (英文) : LT5516 - 800MHz to 1.5GHz Direct Conversion Quadrature Demodulator.PDF
  2. 可靠性数据 : R409 Reliability Data .PDF
