LT5578 0.4GHz 至 2.7GHz 高线性度上变频混频器

LT®5578 混频器是一款高性能上变频混频器,专为 0.4GHz 至 2.7GHz 范围内的频率而优化。单端 LO 输入和 RF 输出端口简化了电路板布局,并降低了系统成本。该混频器仅需 -1dBm 的 LO 功率,而且,平衡设计产生了至 RF 输出的低 LO 信号泄漏。在 1.9GHz 工作频率条件下,LT5578 提供了 -0.7dB 的转换增益、24.3dBm 的高 OIP3 和一个 -158dBm/Hz 的低噪声层 (在 -5dBm RF 输出信号电平条件下)。

LT5578 提供了无源混频器的一种高性能替代方案。与具有转换损耗并需要高 LO 驱动电平的无源混频器不同,LT5578 可在低得多的 LO 输入电平条件下提供转换增益,而且对 LO 功率电平变化不太敏感。较低的 LO 驱动电平要求,再加上卓越的 LO 泄漏性能,将降低输出信号的 LO 信号污染。

产品特点 Features
  • 高输出 IP3:27dBm (在 0.9GHz)
    24.3dBm (在 1.95GHz)
  • 低噪声层:-158dBm/Hz (POUT = -5dBm)
  • 高转换增益:1.4dB (在 0.9GHz)
  • 噪声系数:8.6dB
  • 低 LO 至 RF 泄漏:-43dBm
  • 单端 RF 和 LO 端口
  • 低 LO 驱动电平:-1dBm
  • 单 3.3V 电源
  • 5mm x 5mm QFN24 封装 (引脚与 LT5579 兼容)

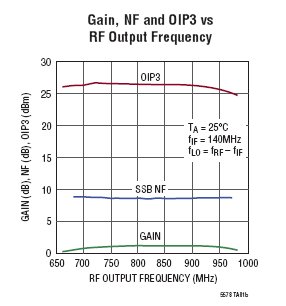

参数
LT5578 参数
应用
  • GSM 900PCS/1800PCS 和 W-CDMA 基础设施
  • LTE (长期演进) 和 WiMAX 基站
  • 无线转发器
  • 公共安全无线电

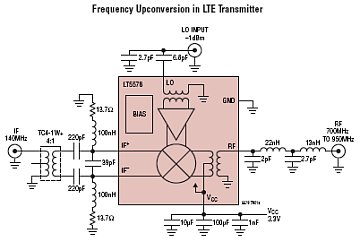

典型应用图
LT5578 典型应用
LT5578 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LT5578IUH#PBF QFN 24 I $8.82 $5.25
LT5578IUH#TRPBF QFN 24 I $5.30
LT5578 数据手册及相关资料下载
  1. 数据手册 (英文) : LT5578 - 0.4GHz to 2.7GHz High linearity Upconverting Mixer.PDF
  2. 可靠性数据 : R409 Reliability Data .PDF
