LT8500 具 12 位分辨率和 50MHz 可级联串行接口的 48 通道 LED PWM 发生器
LT®8500 是一款具有 48 个独立通道的脉宽调制 (PWM) 发生器。每个通道具有一个可单独调节的 12 位 (4096 级) PWM 寄存器和一个 6 位 (64 级) ±50% 校正寄存器。所有的控制均可通过一个简单的串行数据接口来编程。3 组 16 个通道均可通过配置以使其彼此异相 120° 运作。
LT8500 具有两个诊断信息标记：同步误差和 LED 开路。在状态回读期间，这些标记与附加的状态信息一起通过串行数据接口进行传送。50MHz 可级联串行数据接口包括缓冲及时滞平衡功能，从而使该芯片成为 PWM 密集型应用的合适之选，例如：大屏幕 LCD 动态背面照明以及单彩色、多彩色和全彩色 LED 显示器。另外，LT8500 还非常适合于控制 3 个 LT3595A LED 驱动器。
产品特点 Features
参数 |
应用

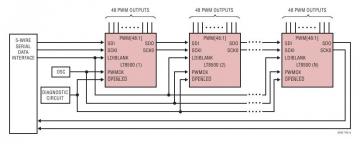

典型应用图 |
LT8500 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LT8500EUHH#PBF | QFN | 56 | E | $4.22 | $2.95 |
| LT8500EUHH#TRPBF | QFN | 56 | E | $3.01 | |
| LT8500IUHH#PBF | QFN | 56 | I | $4.64 | $3.25 |
| LT8500IUHH#TRPBF | QFN | 56 | I | $3.31 |
LT8500 数据手册及相关资料下载
- 数据手册(英文) : LT8500 - 48-Channel LED PWM Generator h 12-Bit Resolution and 50MHz.PDF
- 设计要点 (中文) : DN490 - 离线式 LED 照明得以简化 ：高功率因素、隔离型 LED 驱动器无需光隔合器并可兼容 TRIAC 调光器.PDF
- 可靠性数据 : R530 Reliability Data .PDF
