LTC5564 具比较器的 UltraFastTM 7ns 响应时间 15GHz RF 功率检波器

LTC®5564 是一款精准的 RF 功率检波器,适合于频率范围为 600MHz 至 15GHz 的应用。LTC5564 可在 -24dBm 至 16dBm 的输入功率级范围内运作。

一个温度补偿型肖特基二极管峰值检波器、增益可选的运算放大器和快速比较器被整合在一个小外形的 16 引脚 3mm x 3mm QFN 封装之中。

由一个比较器和放大器对 RF 输入信号进行峰值检波并随后进行检测。比较器对超过 VREF 的输入电平提供了一个 9ns 的响应时间,并具有一种锁存器启用 / 停用功能。增益可选的运算放大器为模拟输出提供了一个 350V/μs 的转换速率和 75MHz 的解调带宽。

VOUTADJ 和 VREF 引脚分别提供了 VOUT 失调和 VCOMP 开关点电压的调节功能。

产品特点 Features
  • 温度补偿型肖特基 RF 峰值检波器
  • 宽输入频率范围:600MHz 至 15GHz
  • 宽输入功率范围:-24dBm 至 16dBm
  • 7ns 典型响应时间
  • 75MHz 解调带宽
  • 可编程增益设定值用于改善灵敏度
  • 可调的放大器输出失调电压
  • 具锁存器启用功能的高速比较器:9ns 典型响应时间
  • 16 引脚 3mm x 3mm QFN 封装
参数
LTC5564 参数
应用
  • RF 信号存在检测器,用于:802.11a、802.11b、802.11g、802.15、光数据链路、无线数据调制解调器、无线和电缆基础设施
  • 5.8GHz ISM 频段射频
  • MMDS 微波链路
  • PA 电源包络跟踪控制
  • 快速报警
  • RF 功率监视器
  • 包络检波器
  • 超宽带射频
  • 雷达探测器

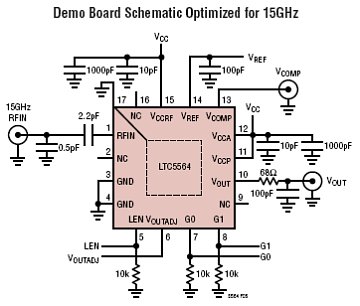

典型应用图
LTC5564 典型应用
LTC5564 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LTC5564IUD#PBF QFN 16 I $4.12 $2.90
LTC5564IUD#TRPBF QFN 16 I $2.95
LTC5564 数据手册及相关资料下载
  1. 数据手册 (英文) : LTC5564 - UltraFast 7ns Response Time 15GHz RF Power Detector with Comparator.PDF
  2. 应用指南 (英文) : AN91 - Low Cost Coupling Methods for RF Power Detectors Replace Directional Couplers.PDF
  3. 设计要点 (中文) : DN335 - 用于功率检波和控制的宽带 RF IC.PDF
  4. 可靠性数据 : R409 Reliability Data .PDF
