M41ST95W 5.0或3.0V,512位( 64位x8 )串行实时时钟( SPI )的SRAM和NVRAM监

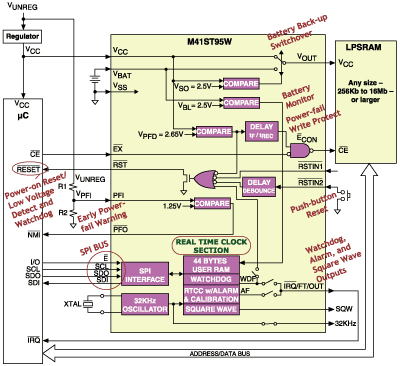

M41ST95W 时钟芯片结合了SPI总线、微处理器监控、串行实时时钟以及NVRAM监控器等功能,完美地集成于ST公司最新推出的内置晶体振荡器的封装中。该芯片能够节省空间,降低成本,是SPI总线监控器的理想选择。M41ST95W 时钟芯片的电源故障侦测以及看门狗电路可以在电池切换的时候,以及在写保护电路向外部低功耗SRAM提供Vcc输出以及芯片启用门级电路并接管非易失性RAM的时候管理微处理器。
M41ST95W 订购型号:
| Ordering Model | Package | RoHS Compliance Grade | Marketing Status | Memory Organization | Supply Voltage(Vcc) | Supply Voltage(Vcc) | RST Threshold(VPFD) | General Description | Programmable Alarms | Watchdog Timer | Power Fail Comparator(PFI/PFO) | RSTin Inputs(RSTin) | Square Wave Output(SQW) | Operating Range | Battery Switchover(VSO) | Battery Low Detect(BL) | Packing Type |
| min | max | typ | |||||||||||||||
| V | V | V | |||||||||||||||
| M41ST95WMX6 | SO28 .30 with Embedded Crystal | Ecopack1 | Active | 512b (64 x 8) | 2.7 | 3.6 | 2.6 | Serial RTC (SPI) SRAM and NVRAM SUPERVISOR | Yes | Yes | Yes | Yes | Yes | Industrial | Yes | Yes | Tube |
| M41ST95WMX6TR | SO28 .30 with Embedded Crystal | Ecopack1 | Active | 512b (64 x 8) | 2.7 | 3.6 | 2.6 | Serial RTC (SPI) SRAM and NVRAM SUPERVISOR | Yes | Yes | Yes | Yes | Yes | Industrial | Yes | Yes | Tape And Reel |
M41ST95W 技术特性:
- 串行外设接口 (SPI)
- 十分秒/百分秒、秒钟、分钟、小时、日期、星期、月份、年份以及世纪计数器
- 具有重复模式的可编程报警功能；电池备份模式下的功能
- 44字节通用NVRAM
- 微处理器监控器的特性:
–可编程看门狗―― 时长从62.5ms 至 128s的时长周期
–上电复位/欠压侦测
–两路复位输入管脚
–具有1.25V参考基准的电源故障输入/电源故障输出(PFI/PFO),提供早期电源故障报警 - 自动电池切换
- 电源故障写保护(芯片启用门级电路)
- 电池监视器
- 可编程方波发生器――频率从1Hz 至 32KHz
- 专用的32KHz 波形输出
- 3/3.3V 工作电压
–40°C 至 +85°C - 封装――28引脚SOIC,内置晶体振荡器 (无铅)
–小尺寸外形,用于空间受限的应用场合
–降低成本
–提升系统可靠性
–具有对安防应用中的晶体振荡器防篡改功能
