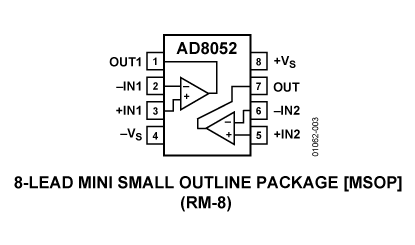

AD8052: 低成本、高速、轨到轨放大器
AD8051(单核)、AD8052(双核)和AD8054(四核)均是低成本、高速、电压反馈型放大器,采用+3 V、+5 V或±5 V电源供电,电源电流很低。这些放大器具有单电源供电能力,输入电压范围是从负供电轨以下200 mV至正供电轨1 V范围以内。虽然成本低,但AD8051/AD8052/AD8054能提供出色的整体性能和灵活的功能。输出电压摆幅为各供电轨25 mV以内,以提供最大的输出动态范围及出色的过驱恢复能力。AD8051/AD8052/AD8054特别适合用于视频电子设备、相机、视频切换器或任何高速便携式设备。低失真和快速建立特性使这些器件能理想地用于有源滤波器应用。AD8051/AD8052采用8引脚SOIC封装,AD8052采用MSOP封装,AD8054采用14引脚SOIC和14引脚TSSOP封装,额定温度范围为−40°C至+125°C扩展工业温度范围。
技术指标
- -3dB Bandwidth: 110MHz
- Slew Rate: 170V/µs
- Input Noise (nV/rtHz): 16nV/rtHz
- Vos: 1.7mV
- Ib: 1.4µA
- Rail-Rail Out: Yes
- Rail-Rail In: No
- Vcc-Vee: 3V to 12V
- Isy per Amplifier: 5.5mA
应用领域
- 有源滤波器
- 模数驱动器
- 时钟缓冲器
- 消费视频设备
- 专业相机
- CCD成像系统
- CD/DVD ROM
|
技术特性
- 高速及快速建立(5 V)
–3 dB带宽：110 MHz (G = +1) (AD8051/AD8052)
–3 dB带宽：150 MHz (G = +1) (AD8054)
压摆率：145 V/µs
0.1%建立时间：50 ns
- 单电源供电
输出摆幅扩展至任一供电轨25 mV范围内
输入电压范围：−0.2 V至+4 V；VS = 5 V
- 视频特性(G = +2)
0.1 dB增益平坦度：20 MHz
差分增益/相位误差：
0.03%/0.03°(RL = 150 Ω)
- 低失真L = 100 Ω)
- 出色的负载驱动能力
从供电轨驱动45 mA、0.5 V (AD8051/AD8052)
驱动50 pF容性负载(G = +1) (AD8051/AD8052)
- 低功耗：每放大器2.75 mA (AD8054)
- 低功耗：每放大器4.4 mA (AD8051/AD8052)
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| AD8052AR 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Tube, 98 |
$ 2.19 |
$ 1.87 |
N 材料信息 |
| AD8052AR-REEL 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Reel, 2500 |
$ 0.00 |
$ 1.87 |
N 材料信息 |
| AD8052AR-REEL7 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Reel, 750 |
$ 2.19 |
$ 1.87 |
N 材料信息 |
| AD8052ARM 产品状态: 量产 |
8 ld MSOP |
8 |
工业 |
Tube, 50 |
$ 2.19 |
$ 1.87 |
N 材料信息 |
| AD8052ARM-REEL 产品状态: 量产 |
8 ld MSOP |
8 |
工业 |
Reel, 3000 |
$ 0.00 |
$ 1.87 |
N 材料信息 |
| AD8052ARM-REEL7 产品状态: 量产 |
8 ld MSOP |
8 |
工业 |
Reel, 1000 |
$ 2.19 |
$ 1.87 |
N 材料信息 |
| AD8052ARMZ 产品状态: 量产 |
8 ld MSOP |
8 |
工业 |
Tube, 50 |
$ 1.90 |
$ 1.62 |
Y 材料信息 |
| AD8052ARMZ-REEL7 产品状态: 量产 |
8 ld MSOP |
8 |
工业 |
Reel, 1000 |
$ 1.90 |
$ 1.62 |
Y 材料信息 |
| AD8052ARZ 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Tube, 98 |
$ 1.90 |
$ 1.62 |
Y 材料信息 |
| AD8052ARZ-REEL 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Reel, 2500 |
$ 0.00 |
$ 1.62 |
Y 材料信息 |
| AD8052ARZ-REEL7 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Reel, 750 |
$ 1.90 |
$ 1.62 |
Y 材料信息 |
开发工具
| 产品型号 |
描述 |
报价 |
RoHS |
| AD8052AR-EBZ 产品状态: 量产 |
8-Lead SOIC Bare Evaluation Board |
$ 18.25 |
是 |
| AD8052ARM-EBZ 产品状态: 量产 |
8-Lead MSOP Bare Evaluation Board |
$ 18.25 |
是 |
| AD8052ARMZ 产品状态: 量产 |
8-Lead MSOP |
$ 2.67 |
是 |
| AD8052ARZ 产品状态: 量产 |
8-Lead SOIC |
$ 2.67 |
是 |
AD8052 应用技术支持与电子电路设计开发资源下载
- AD8052 数据手册DataSheet 下载 Rev J, 07/2009 (pdf 555kB). pdf
- ADI 模拟器件公司比较器产品选型指南 . pdf
- Analog Devices, Inc. 美国模拟器件公司产品订购手册 .pdf
