AD8209: 高压、精密差动放大器
AD8209是一款单电源差动放大器，非常适合在大共模电压(CMV)情况下放大和低通滤波小差分电压。采用+5 V单电源供电时，输入共模电压范围为−2 V至+45 V。AD8209通过了AEC-Q100认证。这款放大器提供增强的输入过压和ESD保护，并内置EMI滤波功能。汽车应用要求使用鲁棒、精密的器件，以便提供更好的系统控制。

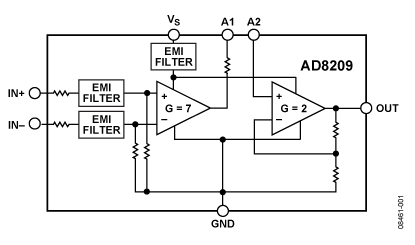

AD8209具有出色的交流和直流性能，可将应用中的误差降至最低。MSOP封装的失调和增益漂移典型值分别小于5 µV/°C和10 ppm/°C。在DC至10 kHz范围内，其共模抑制比(CMRR)最小值为80 dB。AD8209在前置放大器(A1)的输出端提供一个外部可用的100 kΩ电阻，可用来进行低通滤波以及建立14以外的增益。
技术特性
|
技术指标
应用领域
|
订购指南
| 产品型号 | 封装 | 引脚 | 温度范围 | 包装和数量 | 报价*(100-499) | 报价*1000 pcs | RoHS |
|---|---|---|---|---|---|---|---|
| AD8209WBRMZ 产品状态: 量产 | 8 ld MSOP | 8 | 汽车级 | Tube, 50 | $ 1.73 | $ 1.67 | Y 材料信息 |
| AD8209WBRMZ-R7 产品状态: 量产 | 8 ld MSOP | 8 | 汽车级 | Reel, 1000 | $ 1.73 | $ 1.67 | Y 材料信息 |
| AD8209WBRMZ-RL 产品状态: 量产 | 8 ld MSOP | 8 | 汽车级 | Reel, 3000 | $ 1.73 | $ 1.67 | Y 材料信息 |
