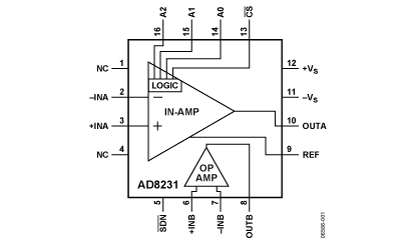

AD8231: 零漂移、数字式可编程仪表放大器
AD8231是一款低漂移、轨到轨仪表放大器,具有软件可编程增益1、2、4、8、16、32、64、128。可通过数字逻辑或引脚搭接进行增益编程。AD8231特别适合要求在宽温度范围内具有高精度性能的应用,如工业温度检测和数据记录等。增益设置电阻位于内部,因此对于1至32的增益,最大增益漂移仅为10 ppm/°C。因为采用自稳调零输入级,所以最大输入失调为15 µV,而最大输入失调漂移仅为50 nV/°C。共模抑制比(CMRR)在G = 1时为80 dB,并随增益提高而增加,最高为110 dB。AD8231还内置一个非专用运算放大器,可以用来提供附加增益、差分信号驱动或滤波功能。与仪表放大器一样,运算放大器也具有自稳调零架构、轨到轨输入和轨到轨输出。AD8231具有关断功能,可以将功耗降至最大仅1 µA。在关断模式下,两个放大器均具有高输出阻抗,因而可以轻松地将多个放大器进行多路复用,而不需要附加开关。AD8231的额定温度范围为−40°C至+125°C扩展工业温度范围,采用4 mm × 4 mm、16引脚LFCSP封装。
技术特性
- 数字/引脚可编程增益 G = 1, 2, 4, 8, 16, 32, 64, or 128
- 额定温度范围：−40°C至+125°C
输入失调漂移：50 nV/°C（最大值）
增益漂移：10 ppm/°C（最大值）
- 出色的直流性能
共模抑制比：80 dB（最小值,G = 1）
输入失调电压：15 µV（最大值）
最大偏置电流：500 pA
噪声：0.7 μV p-p（0.1 Hz至10 Hz）
- 良好的交流性能带宽：2.7 MHz (G = 1)
压摆率：1.1 V/µs
- 轨到轨输出
- 关断模式/多路复用
- 额外的运算放大器
- 单电源：3 V至6 V
- 双电源：±1.5 V至±3 V
|
技术指标
- Description: Zero Drift Software Prog
- Single/Dual Supply: Single
- Vcc-Vee: 3V to 6V
- Bandwidth G=10 (kHz typ): 700kHz
- Min CMRR @ 60 Hz Min Gain: 80dB
- Min CMRR @ 60Hz Max Gain: 110dB
应用领域
- 压力和应变传感器
- 热电偶和RTD
- 可编程仪器仪表
- 工业控制
- 电子秤
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| AD8231ACPZ-R7 产品状态: 量产 |
16 ld LFCSP (4x4x.85mm, 2.10mm exposed pad) |
16 |
工业 |
Reel, 1500 |
- |
$ 1.71 |
Y 材料信息 |
| AD8231ACPZ-RL 产品状态: 量产 |
16 ld LFCSP (4x4x.85mm, 2.10mm exposed pad) |
16 |
工业 |
Reel, 5000 |
- |
$ 1.71 |
Y 材料信息 |
| AD8231ACPZ-WP 产品状态: 量产 |
16 ld LFCSP (4x4x.85mm, 2.10mm exposed pad) |
16 |
工业 |
Tray, 64 |
$ 2.14 |
$ 1.71 |
Y 材料信息 |
| AD8231TCPZ-EP-R7 产品状态: 量产 |
16 ld LFCSP (4x4x.85mm, 2.10mm exposed pad) |
16 |
军用 |
Reel, 1500 |
$ 6.21 |
$ 4.96 |
Y 材料信息 |
| AD8231WACPZ-RL 产品状态: 量产 |
16 ld LFCSP (4x4x.85mm, 2.10mm exposed pad) |
16 |
工业 |
Reel, 5000 |
- |
$ 2.14 |
Y 材料信息 |
开发工具
| 产品型号 |
描述 |
报价 |
RoHS |
| AD8231-EVALZ 产品状态: 量产 |
Evaluation Board |
$ 70.79 |
是 |
