AD8250: 10 MHz、20 V/µs、G = 1、2、5、10、iCMOS®可编程增益仪表放大器

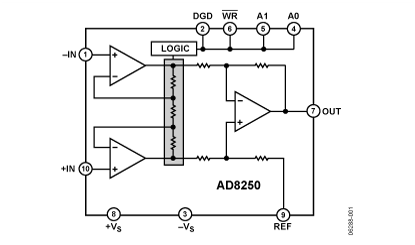

AD8250是一款具有数字式可编程增益的仪表放大器,拥有GΩ级输入阻抗、低输出噪声和低失真等特性,因此适合用来与传感器接口及驱动高采样速率模数转换器(ADC)。它拥有10 MHz带宽、−110 dB的低总谐波失真(THD),以及达到0.001%精度时615 ns的快速建立时间(最大值)。保证的失调漂移和增益漂移分别为1.7 µV/°C和10 ppm/°C(G = 10)。除了输入共模电压范围很宽之外,该器件还拥有80 dB的高共模抑制能力(G = 1,直流至50 kHz)。精密直流性能与高速能力的结合则使AD8250成为数据采集应用的绝佳选择。此外,这款单芯片解决方案简化了设计与制造,并可通过内部电阻与放大器的严格匹配来提高仪器仪表的性能。AD8250用户接口包含一个并行端口,用户可以采用以下两种方式设置增益(参见图1)。一种方式是用/WR输入锁存通过总线发送的2比特字。另一种方式是用透明增益模式,在这一模式下,由增益端口处的逻辑电平状态决定增益。AD8250采用10引脚MSOP封装,额定温度范围为−40°C至+85°C,特别适合对尺寸和封装密度有严格要求的应用。
技术特性
- 小型封装：10引脚MSOP
- 可编程增益：1、2、5、10
- 增益设置：数字式或引脚可编程
- 宽电源电压范围：±5 V至±15 V
- 出色的直流性能
高共模抑制比(CMRR)：98 dB(最小值,G = 10)
低增益漂移：10 ppm/°C(最大值)
低失调漂移：1.7 µV/°C(最大值,G = 10)
- 出色的交流性能
0.001%快速建立时间：615 ns(最大值)
高压摆率：20 V/µs(最小值)
低失真：−110 dB THD (1 kHz)
相对于频率的高共模抑制比(CMRR)：
80 dB(50 kHz,最小值)
低噪声：18 nV/√Hz(G = 10,最大值)
低功耗：4 mA
|
技术指标
- Description: Sensor Amp
- Single/Dual Supply: Single
- Vcc-Vee: 2.6V to 5.5V
- Supply Current : 1.8mA
- Bandwidth G=10 (kHz typ): n/a
- Gain min. (dB): 50$ US
- Gain max.(dB): 50$ US
应用领域
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| AD8250ARMZ 产品状态: 量产 |
10 ld MSOP |
10 |
工业 |
Tube, 50 |
$ 5.96 |
$ 5.01 |
Y 材料信息 |
| AD8250ARMZ-R7 产品状态: 量产 |
10 ld MSOP |
10 |
工业 |
Reel, 1000 |
- |
$ 5.01 |
Y 材料信息 |
| AD8250ARMZ-RL 产品状态: 量产 |
10 ld MSOP |
10 |
工业 |
Reel, 3000 |
- |
$ 5.01 |
Y 材料信息 |
开发工具
| 产品型号 |
描述 |
报价 |
RoHS |
| AD8250-EVALZ 产品状态: 量产 |
Evaluation Board |
$ 101.15 |
是 |
