AD8639ACPZ-REEL: 16V 自稳零、轨对轨输出运算放大器(双通道)LFCSP-8封装
AD8638/AD8639是单通道/双通道宽带宽、自稳零放大器,具有轨对轨输出摆幅和低噪声特性。这些放大器具有极低的失调、漂移和偏置电流。采用5 V～16 V单电源供电(或±2.5 V～±8 V双电源供电)。
AD8638/AD8639可提供昂贵的零漂移放大器或斩波稳定放大器才具有的优势。这些自稳零放大器利用ADI公司的拓扑结构,实现了低成本、高精度与低噪声的完美结合,无需外部额外电容。此外,AD8638/AD8639大大降低了绝大多数斩波稳定放大器中常见的数字开关噪声。
AD8638/AD8639的失调电压典型值仅为3 μV, 漂移不足0.04 μV/°C,噪声仅为1.2 μV p-p (0.1 Hz～10 Hz),非常适合于精密应用。这两款器件在工作温度范围内的零漂移特性,使其满足位置与压力传感器、医疗设备以及应变计放大器的要求。许多系统可以利用AD8638/AD8639提供的轨对轨输出摆幅,实现最大的信噪比(SNR)。
AD8638/AD8639在扩展的工业温度范围(-40°C～+125°C)内达到规定的性能指标。单通道AD8638采用微型5引脚SOT-23封装和8引脚SOIC封装。双通道AD8639采用8引脚MSOP封装和8引脚SOIC封装。
AD8638/AD8639是ADI公司自稳零运算放大器系列产品(参见数据手册中的表1)。
产品应用领域 Applications
- 压力传感器与位置传感器
- 应变计放大器
- 热电偶放大器
- 精密基准源
- 精密电流检测
AD8639ACPZ-REEL 特点
- 失调电压低: 10µV（最大值）
- 失调漂移: 0.08µV/°C
- 满摆幅输出
- 16V单电源或±8V双电源供电
- 高增益与共模抑制比（CMRR）: 140dB
- 高电源抑制比（PSRR）: 140 dB
- 输入偏置电流极低: 100 pA
- 电源电流低: 1.4 mA/amp
- 封装尺寸小: SOT-23封装

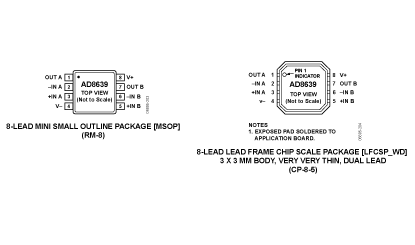

AD8639ACPZ-REEL 功能框图
AD8639 功能框图
AD8639ACPZ-REEL 技术指标
| -3dB Bandwidth | 1.5MHz | Vcc-Vee Supply (V) | 5 to 16 |
| Slew Rate | 2V/µs | Iq per Amplifier | 1.5mA |
| Vos | 3µV | # OpAmps per Pkg | 2 |
| Ib | 1pA | Operating Temp Range | -40 to +125 |
| Input Noise (nV/rtHz) | 80nV/rtHz | Packages | CSP,SOP |
AD8639 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD8639ACPZ-R2 | 量产 | 8 ld LFCSP (3x3mm 1.74x2.38 EP) | 8 | 工业 |
| AD8639ACPZ-REEL | 量产 | 8 ld LFCSP (3x3mm 1.74x2.38 EP) | 8 | 工业 |
| AD8639ACPZ-REEL7 | 量产 | 8 ld LFCSP (3x3mm 1.74x2.38 EP) | 8 | 工业 |
| AD8639ARMZ | 量产 | 8 ld MSOP | 8 | 工业 |
| AD8639ARMZ-REEL | 量产 | 8 ld MSOP | 8 | 工业 |
| AD8639ARZ | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8639ARZ-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8639ARZ-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
