AD9353 WiMAX RF MxFE™收发器

AD9353: WiMAX RF MxFE™收发器

AD9353是一款全集成式收发器，适合IEEE 802.16 WiMAX无线网络系统。RF MxFE®集RF前端与混合信号基带于一体，能够实现与基带ASIC或FPGA的数字接口，而且使用方便。AD9353的工作频率范围为3.3 GHz至3.8 GHz，涵盖大部分特许执照和免执照频段，支持3.5 MHz、4.375 MHz、5 MHz、7 MHz、8.75 MHz、10 MHz、14 MHz、17.5 MHz和20 MHz的通道带宽。直接变频接收机具有出色的噪声系数和线性度，除巴伦外，不需要其它外部元件。完整的RF子系统集成了自主AGC环路和直流失调电压校正，从而无需与基带处理器进行高速互动。接收信号强度指示器(RSSI)具有80 dB以上的动态范围，分辨率为0.5 dB，可通过串行接口访问。接收信号采用高动态范围的12位ADC进行数字化处理。抽取和通道滤波器以带宽模式确定的适当采样速率，产生10位输出信号。发射路径接受10位输入数据并进行插值，然后将其转换到模拟域，并上变频至载波频率。

高线性发射路径具有出色的频谱纯度，22 MHz偏移处的边带噪声低于−134 dBc/Hz，0 dBm输出功率时的EVM为−36 dB。发射功率由一个精密功率检波器检定，并且自主控制，其范围为58 dB，步进为0.25 dB。输出功率可以在工厂通过一次测量进行校准。参考频率由内部晶体振荡器产生，它具有数字可编程频率，分辨率为0.012 ppm，因此该器件的总物料清单得以减少。一个内部辅助ADC和两个辅助DAC可用于系统监控和控制。此外还含有三个通用I/O，这些I/O既可以通过寄存器编程，也可以由用户定义的状态机自动控制时序。模式控制通过一个四线式串行端口和四个实时I/O控制引脚完成。AD9353采用3.3 V单电源供电，内置针对各功能的片内LDO，从而无需外部稳压器。该器件采用64引脚、9 mm × 9 mm LFCSP封装。

技术特性

集成ADC和DAC的RF收发器
IEEE 802.16 WiMAX
3.3 GHz至3.8 GHz
3.5 MHz < 带宽(BW) < 20 MHz
出色的接收机灵敏度，噪声系数（NF）：3.2 dB
高线性度、频谱纯度出色的发射机
发射EVM：−36 dB
SNR > 134 dB/Hz（fOFFSET > 22 MHz）
发射机功率控制
范围：0 dB至58 dB
分辨率：0.25 dB
自主AGC和发射功率控制

应用领域

WiMAX/BWA

技术指标

Frequency (GHz): 3.3 to 3.8
Bandwidth (MHz): 3.5 to 20
Type Rx/Tx: 1 x 1
Noise Figure (dB): 3.7dB
Interface: Digital ADI/Q™

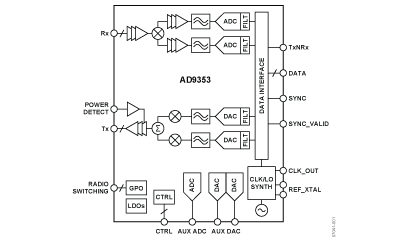

功能框图

订购指南

产品型号	产品状态	封装	引脚	温度范围
AD89009BCPZ-REEL7	Prodn	LFCSP:LEADFRM CHIP SCALE	64	Comm.
AD9353BCPZ	Contact ADI	64 ld LFCSP (9x9mm, 6.20mm exposed pad)	64	Ind
AD9353BCPZ-REEL	Contact ADI	64 ld LFCSP (9x9mm, 6.20mm exposed pad)	64	Ind
AD9353BCPZ-REEL7	Prodn	64 ld LFCSP (9x9mm, 6.20mm exposed pad)	64	Ind
