ADM1184:  0.8%精度、四通道电压监控器

ADM1184是一款集成的4通道电压监控器,采用2.7 V ~ 5.5 V单电源供电。4个精密比较器监控4个电压轨。每个比较器均内置0.6 V基准电压源,最坏情况下的精度为±0.8%。用户通过连接在VIN1、VIN2、VIN3与VIN4引脚外部的电阻网络可为监控电源轨设置跳变点。ADM1184拥有4个开漏输出。在这些输出中,OUT1~OUT3可用于启动电源,PWRGD是通用电源良好输出,标志着所有受控电源都在阈值之上。OUT1~OUT3依赖于相关的VINx输入(也就是VIN1、VIN2或VIN3)。如果VINx监控的电源下降到设置阈值以下,相关的OUTx引脚和PWRGD将被禁用。PWRGD是通用电源良好输出,用于指示所有受控电源的状态。内置190ms(典型值)延时的电源指示信号。如果VIN1、VIN2、VIN3或VIN4下降到其编程阈值以下,PWRGD指示则取消。ADM1184采用10引脚MSOP封装。

技术特性
  • 采用2.7 V ~ 5.5 V单电源供电
  • 4个可编程输入,通过外部分压可以监控不同的电压电平
  • 3个开漏使能输出(OUT1、OUT2以及OUT3)
  • 通过0.8%的精确比较器监控4个电源
  • 开漏电源良好输出(PWRGD)
  • 内置190ms延时的电源指示信号
  • 10引脚MSOP封装
技术指标
  • # Per Pkg: 4
  • Internal Reference: Yes
  • Reference Accuracy (+/-%): 0.8%
  • Voltage Supply (V): 2.7 to 5.5
  • Supply Current : 24µA
  • Input Range (V): 0 to Vcc
  • Prop Delay (ns)typ: 30000ns
  • Adjustable Hysteresis: Fixed
应用领域
  • 监控与报警功能
  • 电信
  • 微处理器系统
  • PC/服务器

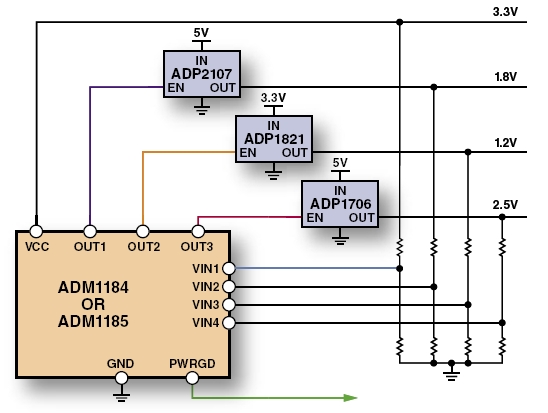

功能框图

订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs RoHS
ADM1184ARMZ 产品状态: 量产 10 ld MSOP 10 工业 Tube, 50 $ 1.85 $ 1.79 Y  材料信息
ADM1184ARMZ-REEL7 产品状态: 量产 10 ld MSOP 10 工业 Reel, 1000 - $ 1.79 Y  材料信息
开发工具
产品型号 描述 报价 RoHS 查看PCN/PDN 查看库存/ 购买/样片
EVAL-ADM1184EBZ 产品状态: 联络BDTIC Evaluation Board $ 100.00 -
