ADM2484E: 5 kV信号隔离、ESD保护、500 kbps、全/半双工RS-485收发器

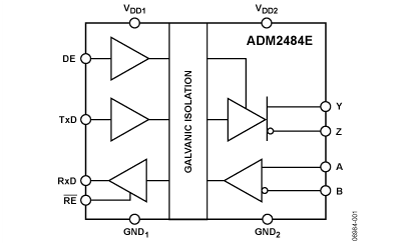

ADM2484E是一款隔离数据收发器，提供±15 kV ESD保护，适用于多点传输线路的高速、半双工或全双工通信。在半双工模式下，发射器输出与接收器输入共用同一传输线路。发射器输出引脚Y和Z分别在外部与接收器输入引脚A和B相连。
ADM2484E针对平衡传输线路而设计，符合ANSI TIA/EIA RS-485-A-1998和ISO 8482:1987(E)标准。该器件采用ADI公司的 iCoupler® 技术，将3通道隔离器、三态差分线路驱动器和差分输入接收器集成于单封装中。差分发射器输出和接收器输入具有静电放电电路 ， 可提供人体模型(HBM)±15 kV保护 。 器件逻辑端可以采用5 V或3.3 V电源供电 ， 总线端则要求采用隔离3.3 V电源供电。该器件具有限流和热关断特性 ， 可防止发生输出短路以及总线竞争导致功耗过大的情况。
技术特性
- 隔离RS-485/RS-422收发器，可配置为半双工或全双工
- RS-485输入/输出引脚提供±15 kV ESD保护
- 数据速率：500 kbps
- 符合ANSI TIA/EIA RS-485-A-1998和ISO 8482:1987(E)标准
- 工作电压(VDD1)：5 V或3.3 V
- 高共模瞬变抗扰度：>25 kV/µs
- 真故障安全接收器输入
- 总线上256个节点
- 热关断保护
- 安全和法规认证
-UL认证
-1分钟5000 V rms隔离，符合UL1577标准
VDE合格证书
-加强绝缘，VIORM = 848 V峰值
- 工作温度范围：-40°C至+85°C
- 16引脚宽体SOIC封装
|
技术指标
- Pwr Supply (Vnom): +3 to +5 & ISO +3
- Isolation Voltage: 5kV rms
- Integrated Xformer Drvr: ---
- ESD-Protection: 15 kV
- Fail Safe: Open, Short
- Data Rate RS-485: 500kbps
- Full-Half Duplex: Full,Half
- Drvr/Rcvr Enable: Yes
应用领域
- 隔离式RS-485/RS-422接口
- 工业现场网络
- INTERBUS
- 多点数据传输系统
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| ADM2484EBRWZ 产品状态: 量产 |
16 ld SOIC - Wide |
16 |
工业 |
Tube, 47 |
$ 3.54 |
$ 3.04 |
Y 材料信息 |
| ADM2484EBRWZ-REEL7 产品状态: 量产 |
16 ld SOIC - Wide |
16 |
工业 |
Reel, 400 |
$ 3.54 |
$ 3.04 |
Y 材料信息 |
开发工具
| 产品型号 |
描述 |
报价 |
RoHS |
| EVAL-ADM2484EEBZ 产品状态: 量产 |
Evaluation Board |
$ 75.00 |
是 |
