ADM2491E: 高速，ESD保护，半/全双工，iCoupler隔离RS-485收发器

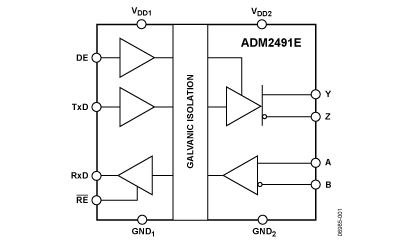

ADM2491E是一款隔离的数据收发器，具有±8 kV ESD保护功能，适合多点传输线路的高速半双工或全双工通信。对于半双工工作，发送器输出与接收器输入共用相同的传输线路。发送器输出引脚Y与接收器输入引脚A在外部连接，发送器输出引脚Z与接收器输入引脚B在外部连接。ADM2491E针对均衡的传输线路而设计，符合ANSI TIA/EIA RS-485-A-1998与ISO 8482： 1987（E）标准。这款器件采用ADI公司的iCoupler®技术，在单芯片内集成了三通道隔离器、三态差分线路驱动器以及差分输入接收器。
差分收发器输出与接收器输入具有静电放电电路，可为人体模型（HBM）提供±8 kV的保护。ADM2491E的逻辑端采用5 V或3.3 V电源供电，总线端则需要隔离的5 V电源。这款器件具有限流和过热关断特性，能够防止输出短路，并防止出现由于总线争用而引起功耗过大的情况。ADM2491E采用宽体16引脚SOIC封装，工作温度范围为-40°C ～ +85°C。
技术特性
- 隔离的RS-485/RS-422收发器，可配置为半双工或全双工模式
- 在RS-485输入/输出引脚上提供±8 kV ESD保护功能
- 数据速率：16 Mbps
- 符合ANSI TIA/EIA RS-485-A-1998与ISO 8482：1987（E）标准
- 工作电压：5 V或3.3 V（VDD1 ）
- 高共模瞬态抑制：>25 kV/@s
- 接收器具有开路、故障安全设计
- 总线上拥有32个节点
- 过热关断保护功能
- 安全与管理认证（审批中）
UL认证：隔离电压5000V rms/min，符合UL 1577
VDE符合证书
DIN V VDE V 0884-10（VDE V 0884-10）：2006-12
强化绝缘，IORM = 848 V peak
|
技术指标
- Pwr Supply (Vnom): +3 to +5 & ISO +5
- Isolation Voltage: 5kV rms
- Integrated Xformer Drvr: ---
- ESD-Protection: 8 kV
- Fail Safe: Open
- Data Rate RS-485: 16Mbps
- Full-Half Duplex: Full,Half
- Drvr/Rcvr Enable: Yes
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| ADM2491EBRWZ 产品状态: 量产 |
16 ld SOIC - Wide |
16 |
工业 |
Tube, 47 |
$ 5.21 |
$ 4.76 |
Y 材料信息 |
| ADM2491EBRWZ-REEL7 产品状态: 量产 |
16 ld SOIC - Wide |
16 |
工业 |
Reel, 400 |
$ 5.21 |
$ 4.76 |
Y 材料信息 |
开发工具
| 产品型号 |
描述 |
报价 |
RoHS |
| EVAL-ADM2491EEBZ 产品状态: 量产 |
Evaluation Board |
$ 75.00 |
是 |
