技术特性

• 26个复位阀值选项2.5 V至5 V，增量为100 mV
• 4 reset timeout options
  1 ms、20 ms、140 ms和1120 ms（最小值）
• 4个看门狗超时选项6.3 ms、102 ms、1600 ms和25.6 s（典型值）
• 手动复位输入
• 复位输入级
  推挽式低电平有效
  开漏式低电平有效
  推挽式高电平有效
• 低功耗：5 μA
• 手动复位输入
• 电源干扰抑制
• 额定工作温度范围为工业温度范围
• 5引脚SOT-23封装

应用领域

• 微处理器系统
• 计算机
• 控制器
• 智能仪器仪表
• 便携式设备

技术指标

• Batt-Backup-Flg: No
• Manual Reset Capability: Yes
• Package: SOT
• Power Fail Indicator: No
• Reset Threshold Summary: 26 Options--2.5 to 5V
• Reset Output-Stage: Active-Low/Open-Drain
• Min Reset Timeout (ms): 1,1120,140,20
• Typ Watchdog Timeout (ms): 102,1600,25,600,6.3
• Watchdog Timer: Yes

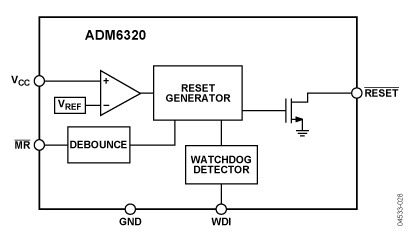

功能框图
