技术特性

• 单电源供电(3.3 V)
• 兼容多种标准：HDMI接收机、DVI
• 6 mm × 6 mm、40引脚LFCSP封装，符合RoHS标准

• 每路输入/输出4个TMDS通道
• 支持250 Mbps至2.25 Gbps数据速率
• 支持25 MHz至225 MHz像素时钟
• 完全缓冲的单向输入/输出
• 预加重输出
• 50 Ω输入和输出匹配片内端接电阻
• 均衡输入支持使用HDMI长电缆（20米、2.25 Gbps）
• 低附加抖动
• 发射器禁用特性
  降低功耗
  禁用输入端接电阻
• 1路输入、1路输出HDMI/DVI高速信号均衡器/驱动器

应用领域

• 多路输入显示器
• 高级电视机（高清电视）前面板连接器
• HDMI/DVI 电缆延长器

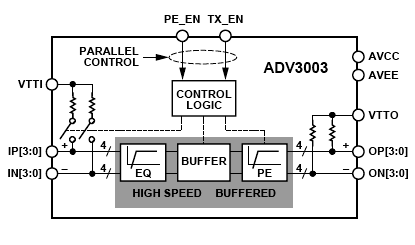

功能框图

技术指标

• HDMI/DVI Input Channels: 1
• HDMI/DVI Output Channels: 1
• Max Datarate (Gbps): 2.25Gbps
• Max Resolution: 1080p/UXGA
• Output Pre-Emphasis (dB): 6dB
• Package: 40-LFCSP

产品亮点

• 支持最高达2.25 Gbps的数据速率，可实现1080p深色（12位色彩）HDMI格式及UXGA (1600 × 1200)以上的DVI分辨率。
• 12 dB输入电缆均衡器支持输入端使用长电缆。对于典型的24 AWG电缆，ADV3003在最高2.25 Gbps数据速率时可补偿20米以上的损耗。
• 利用可选的6 dB输出预加重功能，ADV3003可以驱动高损耗输出电缆或较长的PCB走线。
• 50 Ω片内输入和输出匹配端接电阻可改善系统信号完整性。
• 外部控制引脚PE_EN可将输出预加重设置为0 dB或6 dB。
• 外部控制引脚TX_EN可同时禁用发射器和片内输入端接电阻。此特性可降低ADV3003的功耗，并在ADV3003禁用时告知相连的器件源。
