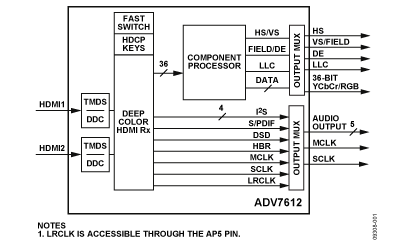

ADV7612: 双端口Xpressview™ 225 MHz HDMI®接收器
ADV7612提供汽车级（有HDCP）、专业级（无HDCP）和工业级（有HDCP）三种版本，工作温度范围为-40℃至+85°C。UG-216包含重要信息，必须配合ADV7612使用。UG-216及其他设计文档可在Engineering Zone页面找到。ADV7612是一款高质量Xpressview™快速切换HDMI®接收器。它内置双路输入HDMI兼容型接收器，支持HDMI 1.4a规范规定的所有强制性3D电视格式、最高达1080p、36位深色的高清电视格式和最高达UXGA（1600 x 1200、60 Hz）的显示分辨率。
它集成一个CEC控制器，支持能力发现和控制(CDC)特性。ADV7612的两个输入HDMI端口均具有Xpressview快速切换功能。Xpressview技术使用ADI公司基于硬件的HDCP引擎，软件开销极小，两个HDMI输入端口可在不到1秒的时间内快速完成切换。各HDMI端口具有专用的5 V检测和热插拔（Hot Plug™）置位引脚。该HDMI接收器还包括一个集成的可编程均衡器，用于确保该接口在长电缆条件下具有鲁棒的工作性能。ADV7612具有一个灵活的音频输出端口，用于输出从HDMI流提取的音频数据。ADV7612支持多种HDMI音频格式，包括SACD（通过DSD）和HBR等。HDMI接收器具有高级音频功能，其中包括静音控制器，用于消除音频输出中的外来声频噪声。此外，可以将ADV7612设置为输出TDM I2S，以便提供四个多路复用的I2S通道。
ADV7612内置一个主分量处理器(CP)，用于处理来自HDMI接收器的视频信号。它提供的功能包括：对比度、亮度和饱和度调整，STDI检测模块，自由运行，以及同步对准控制等。ADV7612采用先进的CMOS工艺制造，提供100引脚、14 mm × 14 mm LQFP_EP表贴封装，符合RoHS标准；额定温度范围为−40°C至+85°C。
技术特性
|
技术指标
应用领域
|
订购指南
| 产品型号 | 封装 | 引脚 | 温度范围 | 包装和数量 | 报价*(100-499) | 报价*1000 pcs | RoHS |
|---|---|---|---|---|---|---|---|
| ADV7612BSWZ 产品状态: 联络BDTIC | 100 Ld LQFP(14x14 w_6mm_heatsink) | 100 | 工业 | Tray, 90 | $ 7.97 | $ 5.99 | Y 材料信息 |
| ADV7612BSWZ-P 产品状态: 量产 | 100 Ld LQFP(14x14 w_6mm_heatsink) | 100 | 工业 | Tray, 90 | $ 9.16 | $ 6.89 | Y 材料信息 |
| ADV7612WBSWZ 产品状态: 联络BDTIC | 100 Ld LQFP(14x14 w_6mm_heatsink) | 100 | 工业 | Tray, 90 | $ 0.00 | $ 0.00 | Y 材料信息 |
开发工具
| 产品型号 | 描述 | 报价 | RoHS |
|---|---|---|---|
| EVAL-ADV7612-7511 产品状态: 量产 | Blackfin-based evaluation board with ADV7612 (with HDCP keys) and an HDMI transmitter ADV7511 | $ 199.00 | 是 |
| EVAL-ADV7612-7511P 产品状态: 量产 | Blackfin-based evaluation board with ADV7612-P (without HDCP keys) and an HDMI transmitter ADV7511 | $ 199.00 | 是 |
| EVAL-ADV7612EB1Z 产品状态: 联络BDTIC | ARM7-based evaluation board with ADV7612 (with HDCP keys), video encoder ADV7341, HDMI transmitter ADV7511 and AD1938 audio codec | $ 600.00 | 是 |
| EVAL-ADV7612EB2Z 产品状态: 联络BDTIC | ARM7-based evaluation board with ADV7612-P (without HDCP keys), video encoder ADV7341, HDMI transmitter ADV7511 and AD1938 audio codec | $ 600.00 | 是 |
