ADXL312: 三轴、±1.5g/3g/6g/12g 数字加速度计
ADXL312是一款小巧纤薄的低功耗三轴加速度计，可以对高达±12 g的加速度进行高分辨率（13位）测量。数字输出数据为16位二进制补码格式，可通过SPI（3线或4线）或者I2C数字接口访问。ADXL312非常适合汽车报警或“黑匣子”应用。它可以在倾斜检测应用中测量静态重力加速度，还可以测量运动或冲击导致的动态加速度。该器件具有高分辨率（2.9 mg/LSB），能够分辨小到0.25°的倾角变化。内置FIFO有利于使用过采样技术，将倾角分辨率提升至0.05°。该器件提供多种特殊检测功能。活动和非活动检测功能检测有无运动发生，以及任意轴上的加速度是否超过用户设置的限值。这些功能可以映射到中断输出引脚。集成的32级FIFO可用来存储数据，最大程度地减少主机处理器的干预。低功耗模式支持基于运动的智能电源管理，从而以极低的功耗进行阈值感测和运动加速度测量。ADXL312采用5 mm × 5 mm × 1.45 mm、32引脚小型超薄LFCSP封装。
技术特性
- 超低功耗：VS = 3.3 V（典型值）时，测量模式下低至X µA（待定），待机模式下低至0.1 µA
- 功耗随带宽自动按比例变化
- 用户可选的分辨率
10位固定分辨率
全分辨率，分辨率随g范围提高而提高，±12 g时达到最高分辨率13位
- 正在申请专利的嵌入式FIFO技术可最大程度地减少主机处理器的负荷
- 内置运动检测功能可进行活动/非活动监控
- 电源和I/O电压范围：2.0 V至3.6 V
- SPI （3线和4线）和I2C数字接口
- 灵活的中断模式，任何中断都可以映射到任一中断引脚
- 测量范围可通过串行命令选择
- 欲了解更多特性，请参考数据手册
应用领域
- 汽车报警
- 上坡起步辅助系统(HSA)
- 电子刹车制动
- 数据记录仪（黑匣子）
|
技术指标
- # of Axes: 3
- Range: +/- 12 g
- Sensitivity: 345 LSB/
- Output Type: Digital
- Typical Bandwidth (kHz): 1.6kHz

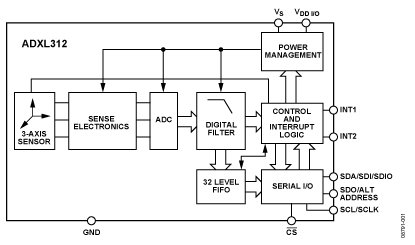

功能框图
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| ADXL312ACPZ 产品状态: 量产 |
32 ld LFCSP (5x5x.1.55mm) w/3.6exposed pad |
32 |
工业 |
Tube, 60 |
$ 5.94 |
$ 5.34 |
E 材料信息 |
| ADXL312ACPZ-RL 产品状态: 量产 |
32 ld LFCSP (5x5x.1.55mm) w/3.6exposed pad |
32 |
工业 |
Reel, 4000 |
- |
$ 5.34 |
E 材料信息 |
| ADXL312WACPZ 产品状态: 量产 |
32 ld LFCSP (5x5x.1.55mm) w/3.6exposed pad |
32 |
工业 |
Tube, 60 |
$ 0.00 |
$ 0.00 |
E 材料信息 |
| ADXL312WACPZ-RL 产品状态: 量产 |
32 ld LFCSP (5x5x.1.55mm) w/3.6exposed pad |
32 |
工业 |
Reel, 4000 |
- |
$ 0.00 |
E 材料信息 |
开发工具
| 产品型号 |
描述 |
报价 |
RoHS |
| EVAL-ADXL312Z-M 产品状态: 量产 |
Evaluation Board |
$ 249.00 |
是 |
| EVAL-ADXL312Z-S 产品状态: 量产 |
Evaluation Board |
$ 149.00 |
是 |
| EVAL-ADXL345Z-M 产品状态: 量产 |
Evaluation Board |
$ 249.00 |
是 |
| EVAL-ADXL345Z-S 产品状态: 量产 |
Evaluation Board |
$ 149.00 |
是 |
| EVAL-ADXL346Z-M 产品状态: 量产 |
Evaluation Board |
$ 249.00 |
是 |
| EVAL-ADXL346Z-S 产品状态: 量产 |
Evaluation Board |
$ 149.00 |
是 |
| EVAL-ADXRS450Z-M 产品状态: 量产 |
Evaluation Board |
$ 249.00 |
是 |
| EVAL-ADXRS450Z-S 产品状态: 量产 |
Evaluation Board |
$ 149.00 |
是 |
| EVAL-ADXRS453Z-M 产品状态: 量产 |
Evaluation Board |
$ 249.00 |
是 |
| EVAL-ADXRS453Z-S 产品状态: 量产 |
Evaluation Board |
$ 149.00 |
是 |
| EVAL-ADXRS800Z-M 产品状态: 量产 |
Evaluation Board |
$ 249.00 |
是 |
| EVAL-ADXRS800Z-S 产品状态: 量产 |
Evaluation Board |
- |
是 |
