ADXL326: 小尺寸、低功耗、三轴±16 g加速度计
ADXL326是一款完整的小尺寸、薄型、低功耗、三轴加速度计，提供经过信号调理的电压输出。该产品的满量程加速度测量范围为±16 g（最小值），可以测量倾斜检测应用中的静态重力加速度，以及运动、冲击或振动导致的动态加速度。

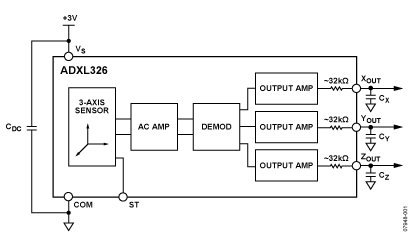

用户使用XOUT，YOUT和ZOUT引脚上的电容CX，CY和CZ 选择该加速度计的带宽。可以根据应用选择合适的带宽，X轴和Y轴的带宽范围为0.5 Hz至1600 Hz，Z轴的带宽范围为0.5 Hz至550 Hz。ADXL326提供小尺寸、薄型、16引脚、4 mm × 4 mm × 1.45 mm塑料引脚架构芯片级封装(LFCSP_LQ)。
技术特性
- 三轴检测
- 小尺寸、薄型(4 mm × 4 mm × 1.45 mm) LFCSP封装
- 低功耗：350 μA（典型值）
- 单电源供电：1.8 V至3.6 V
- 抗冲击能力：10,000 g
- 出色的温度稳定性
- 通过各轴的一个电容调整相应的带宽
- 符合RoHS/WEEE无铅要求
|
技术指标
- # of Axes: 3
- Range: +/- 16g
- Sensitivity: 57 mV/g
- Sensitivity Accuracy (%): �10n/a
- Output Type: Analog
- Typical Bandwidth (kHz): 1.6kHz
- Noise Density (µg/rtHz): 250
- Supply Current : 350µA
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| ADXL326BCPZ 产品状态: 量产 |
16 ld LFCSP (4x4mm,stacked Die w/Glass seal 1.75mm |
16 |
工业 |
Tray, 490 |
$ 2.77 |
$ 2.38 |
E 材料信息 |
| ADXL326BCPZ-RL 产品状态: 量产 |
16 ld LFCSP (4x4mm,stacked Die w/Glass seal 1.75mm |
16 |
工业 |
Reel, 4000 |
$ 2.77 |
$ 2.38 |
E 材料信息 |
| ADXL326BCPZ-RL7 产品状态: 量产 |
16 ld LFCSP (4x4mm,stacked Die w/Glass seal 1.75mm |
16 |
工业 |
Reel, 1000 |
$ 2.77 |
$ 2.38 |
E 材料信息 |
开发工具
| 产品型号 |
描述 |
报价 |
RoHS |
| EVAL-ADXL326Z 产品状态: 量产 |
Evaluation Board |
$ 30.00 |
是 |
