ADXL337: ADXL337：小尺寸、低功耗、三轴±3g加速度计
ADXL337是一款小尺寸、薄型、低功耗、完整的三轴加速度计，提供经过信号调理的电压输出，能以最小±3 g的满量程范围测量加速度。它可以测量倾斜检测应用中的静态重力加速度，以及运动、冲击或振动导致的动态加速度。用户使用XOUT, YOUT, and ZOUT引脚上的电容 CX, CY, and CZ 选择该加速计的带宽。可以根据应用选择合适的带宽，X轴和Y轴的带宽范围为0.5 Hz至1600 Hz，Z轴的带宽范围为0.5 Hz至550 Hz。ADXL337提供小尺寸、薄型、16引脚、3 mm × 3 mm × 1.45 mm塑料引脚架构芯片级封装(LFCSP_LQ)。
技术特性
- 三轴检测
- 小尺寸、薄型封装： 3 mm × 3 mm × 1.45 mm LFCSP
- 低功耗：300 μA（典型值）
- 单电源供电：1.8 V to 3.6 V
- 抗冲击能力：10,000 g
- 出色的温度稳定性
- 通过各轴的一个电容调整相应的带宽
- 符合RoHS/WEEE无铅要求
应用领域
- 对成本敏感的低功耗运动和倾斜检测应用
- 移动设备
- 游戏系统
- 磁盘驱动器保护
- 图像稳定
- 运动和保健器材
|
技术指标
- # of Axes: 3
- Range: +/- 3.6g
- Sensitivity: 300 mV/g
- Output Type: Analog
- Typical Bandwidth (kHz): 1.6kHz

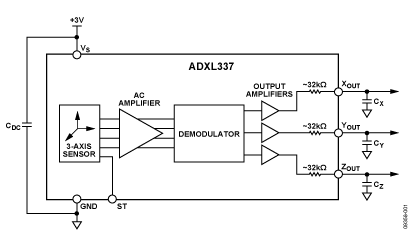

功能框图
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| ADXL337BCPZ-RL 产品状态: 量产 |
16 ld LFCSP (3x3mm, 1.6mm exposed pad) |
16 |
工业 |
Reel, 4000 |
- |
$ 1.57 |
E 材料信息 |
| ADXL337BCPZ-RL7 产品状态: 量产 |
16 ld LFCSP (3x3mm, 1.6mm exposed pad) |
16 |
工业 |
Reel, 1000 |
- |
$ 1.57 |
E 材料信息 |
开发工具
| 产品型号 |
描述 |
报价 |
RoHS |
| EVAL-ADXL337Z 产品状态: 量产 |
Evaluation Board |
$ 30.00 |
是 |
