SSM2305: 无滤波器、高功效、单声道2.8W D类音频放大器
SSM2305采用高功效、低噪声调制方案，无需外部LC输出滤波器。即使输出功率较低时，该调制方案也能提供高功效。采用5.0 V电源时，以1.3 W功率驱动8 Ω负载时的功效比为90%，以2.2 W功率驱动4 Ω负载时的功效比为83%，信噪比(SNR)高于98 dB。与其它D类架构相比，采用扩频脉冲密度调制可提供更低的电磁辐射。

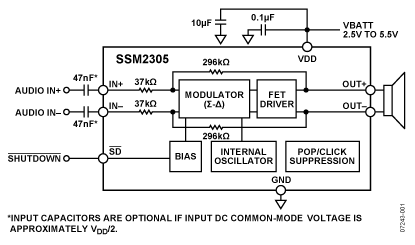

SSM2305具有微功耗关断模式，最大关断电流为30 nA。对SD 引脚施加逻辑0可以使能关断模式。该器件还内置“爆音与咔嚓声”抑制电路，可以使器件开启和关闭期间输出端的电压突波最小，从而降低启动和停用时的声频噪声。SSM2305提供完全差分输入，可以出色地抑制输入端的共模噪声。如果直流输入共模电压约为VDD/2，则可以省去输入耦合电容。SSM2305具有出色的电源噪声抑制性能，包括GSM传输突发脉冲和RF整流所引起的噪声。电源抑制比(PSRR)在217 Hz时的典型值为60 dB。该器件的默认增益为18 dB，用户可以利用一对外部电阻降低该增益。SSM2305的额定温度范围为−40°C至+85°C商用温度范围，提供8引脚、3 mm x 3 mm LFCSP（引脚架构芯片级封装）和MSOP（超小型封装）两种封装。
技术特性
- 采用Σ-Δ调制的无滤波器D类放大器
- 采用ADI的多个D类放大器时无需同步
- 采用5.0 V电源时，能够以2.8 W功率驱动4 Ω负载，以1.6 W功率驱动8 Ω负载，总谐波失真(THD)低于10%
- 功效比：89%（5.0 V、以1.3 W功率驱动8 Ω扬声器）
- 信噪比(SNR)高于98 dB
- 单电源供电：2.5 V至5.5 V
- 超低关断电流：20 nA
- 短路和热保护
- 欲了解更多特性，请参考数据手册
|
技术指标
- Output Power (W): 2.8W
- Speaker Driver: Mono
- Product Description: Filterless High Efficiency Mono Class-D Audio Amplifier
- PSRR (dB): 85dB
应用
- 移动电话
- MP3 播放器
- 便携式游戏机
- 便携式电子设备
- 教育玩具
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| SSM2305CPZ-R2 产品状态: 量产 |
LFCSP:LEADFRM CHIP SCALE |
8 |
工业 |
Reel, 250 |
$ 0.00 |
$ 0.88 |
Y 材料信息 |
| SSM2305CPZ-REEL 产品状态: 量产 |
8 ld LFCSP (3x3mm) |
8 |
工业 |
Reel, 5000 |
- |
$ 0.66 |
Y 材料信息 |
| SSM2305CPZ-REEL7 产品状态: 量产 |
8 ld LFCSP (3x3mm) |
8 |
工业 |
Reel, 1500 |
- |
$ 0.66 |
Y 材料信息 |
| SSM2305RMZ-R2 产品状态: 量产 |
MICRO SOIC |
8 |
工业 |
Reel, 250 |
- |
$ 0.72 |
Y 材料信息 |
| SSM2305RMZ-REEL 产品状态: 量产 |
8 ld MSOP |
8 |
工业 |
Reel, 3000 |
- |
$ 0.54 |
Y 材料信息 |
| SSM2305RMZ-REEL7 产品状态: 量产 |
8 ld MSOP |
8 |
工业 |
Reel, 1000 |
- |
$ 0.54 |
Y 材料信息 |
开发工具
| 产品型号 |
描述 |
报价 |
RoHS |
| SSM2305-EVALZ 产品状态: 量产 |
Evaluation Board |
$ 50.50 |
是 |
