TMP01: 低功耗可编程温度控制器（温度传感器）

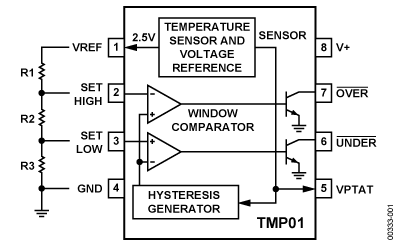

TMP01是一款温度传感器，产生与绝对温度成比例的电压输出，并在器件高于或低于特定温度范围时，从两路输出之一产生控制信号。高/低温度跳变点和迟滞（过冲）频带均由用户选择的外部电阻确定。对于大批量生产，这些电阻均以片上方式提供。TMP01由一个带隙基准电压源和一对匹配比较器构成。
基准电压源同时提供稳定的2.5 V输出和与绝对温度(VPTAT)成比例的电压，其温度系数非常精确，为5 mV/K；25°C时，基准电压为1.49 V（标称值）。比较器基于外部设定的温度跳变点比较VPTAT，当超过其中一个阈值时则产生一个开路集电极输出信号。
迟滞也可通过外部电阻链编程，取决于来自2.5 V基准电压源的总电流。该电流生成镜像，并在触发一个比较器后，产生一个极性正确的迟滞失调电压。两个比较器相互并联，以确保消除迟滞重叠，并消除相邻跳变区之间不稳定的跃迁。TMP01采用专有的薄膜电阻和量产激光调整技术，以在整个额定温度范围内维持±1°C（典型值）的温度精度和出色的线性度。开路集电极输出具有20 mA的吸电流能力，使TMP01能够直接驱动控制继电器。工作电压为5 V，静态电流仅500 μA（最大值）。TMP01采用8引脚微型PDIP、SOIC和TO-99封装。
技术特性
技术指标
|
应用领域
|
订购指南
| 产品型号 | 封装 | 引脚 | 温度范围 | 包装和数量 | 报价*(100-499) | 报价*1000 pcs | RoHS |
|---|---|---|---|---|---|---|---|
| TMP01ES 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Tube, 98 | $ 5.95 | $ 5.38 | N 材料信息 |
| TMP01ESZ 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Tube, 98 | $ 5.42 | $ 4.90 | Y 材料信息 |
| TMP01ESZ-REEL 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Reel, 2500 | $ 0.00 | $ 0.00 | Y 材料信息 |
| TMP01FJ 产品状态: 量产 | ROUND HEADER/METAL CAN | 8 | 工业 | Tube, 100 | $ 8.37 | $ 7.57 | N 材料信息 |
| TMP01FP 产品状态: 最后订购时间 | 8 ld PDIP | 8 | 工业 | Tube, 50 | $ 3.81 | $ 3.45 | N 材料信息 |
| TMP01FPZ 产品状态: 量产 | 8 ld PDIP | 8 | 工业 | Tube, 50 | $ 3.31 | $ 3.00 | Y 材料信息 |
| TMP01FS 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Tube, 98 | $ 3.24 | $ 2.93 | N 材料信息 |
| TMP01FSZ 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Tube, 98 | $ 2.96 | $ 2.67 | Y 材料信息 |
| TMP01FSZ-REEL 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Reel, 2500 | $ 0.00 | $ 0.00 | Y 材料信息 |
| TMP01FSZ-REEL7 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Reel, 1000 | $ 0.00 | $ 2.67 | Y 材料信息 |
