XR16L2752 高性能2.25V - 5.5V双通道UART
XR16L2752 UART(通用异步收发器)是业界首款工作于2.25V至5.5V供电电压、输入耐压为5V的双通道产品。2752的管脚和功能与ST16C2550、XR16C2852兼容。
技术特性
- 在5.5V支持上至6.125Mbps的数据率、3.3V为4Mbps、2.5V为3Mbps
- 发送和接收FIFO深度计数器
- 自动的睡眠模式
- 自动的Xon/Xoff软件流控
- 数据率最高达6.125Mbps
- 红外 (IrDA 1.0)数据编码器和解码器
- 可编程的Tx和Rx FIFO触发器深度
- 自动的RTS/CTS硬件流控制
- 无铅、符合RoHS要求的版本已可供货

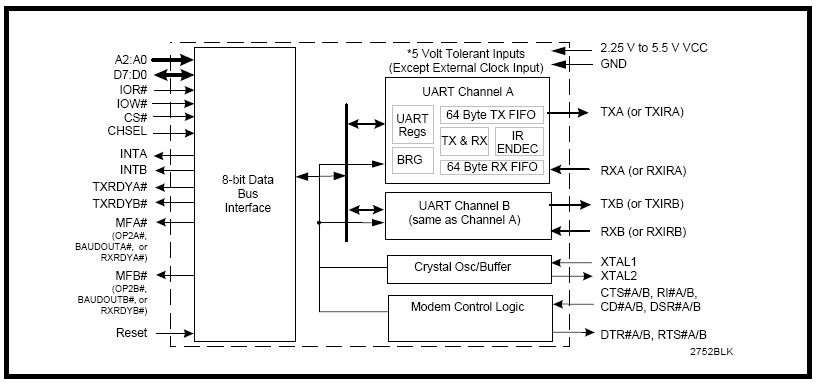

功能框图 Functional Block Diagram
订购信息 Ordering Information
| 器件型号 |
有害物质限制 |
最低温度 |
最高温度 |
状态 |
立刻购买 |
申请样片 |
| XR16L2752IJ-F |
|
-40 |
85 |
在售 |
|
|
| XR16L2752CJTR-F |
|
0 |
70 |
Active |
|
|
| XR16L2752IJTR-F |
|
-40 |
85 |
Active |
|
|
| XR16L2752CJ-F |
|
0 |
70 |
在售 |
|
技术指标
| 中央处理器接口 |
Intel |
| 频道 |
2 |
| 数据传输速率@5/3.3/2.5V |
6.2/4.0/3.0 @8X |
| Max Data Rate @ 5/3.3/2.5/1.8V (Mbps) |
6.25/4/3/na |
| 发送器/接收器FIFO(Bytes) |
64/64 |
| 发送器/接收器FIFOCtrs |
有 |
| 发送器/接收器FIFOINT Trig |
可编程/可编程 |
| 自动RTS/CTS |
有 |
| IrDa供应 |
有 |
| 5VTol输入 |
有 |
| 电压供应 |
2.25-5.5 |
| 封装 |
PLCC-44 |
应用领域 APPLICATION
- 手持设备
- 工厂自动化和过程控制
- 蜂窝数据设备
- 以太网网络路由器
- 电信网络路由器
|
