FDMC7570S:25V N沟道Power Trench® SyncFET™

FDMC7570S 设计用于最大限度地降低功率转换应用中的损耗。 先进的硅和封装技术完美融合,在保持卓越开关性能的同时,提供了最低的rDS(on)。 该器件可被额外作为一个有效的单片肖特基体二极管使用。

技术特性
  • VGS = 10V,ID = 27 A时,最大rDS(on) = 2mΩ
  • VGS = 4.5 V,ID = 21.5 A时,最大rDS(on) = 2.9mΩ
  • 先进的封装和组合,实现了低rDS(on)和高效率
  • SyncFET肖特基体二极管
  • 100%经过UIL测试
  • 符合RoHS标准
实物参考图

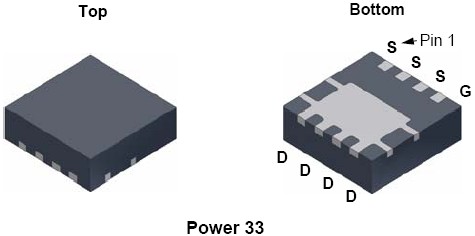

FDMC7570S 实物参考图

应用
  • 服务器和大型机 工作站 台式计算机 笔记本电脑 PC服务器 多媒体平板电脑 存储和外设 打印机 图形卡 LCD监视器 CRT/RPTV 其他数据处理 路由器和LAN网关 SAN 长途列车与地铁 宽带接入 宽带调制解调器 企业语音网络 中央办公室 广播和工作室 其他有线通信 WLAN网卡和宽带接入 WLAN接入点/路由器 移动通信基础设施 外部AC-DC商用电源-有线通信 其他无线通信 PMP/MP3播放器 家用音频系统组件 CRT/RPTV LCD 电视 PDP电视 摄像机 DVD机 机顶盒 DSC 视频游戏机 电子书阅读器 消费型设备 AC-DC商用电源-视频游戏机、平板电视、DVR、STB 其他音频与视频 其他消费型电子 医疗电子/设备 自动化 测试和测量 楼宇和住宅控制 其他工业 军用和民用航空
订购信息 Ordering Information
产品 生态状况 价格 封装信息 封装标记规则 资格支持
FDMC7570S 量产
从2009年11月起符合绿色标准
$0.87 MLP 3.3x3.3 8L (Power 33) 示意图
胶带卷轴
第一行:$Y (飞兆徽标)
&Z (工厂编码)
3 (3 位日期代码)
&K
第二行:FDMC
第三行:7570S
FIT :  1.4
ESD (CDM) :  2000  V
ESD (HBM) :  1600  V
应用指南
应用指南 说明
AN-558 Introduction to Power MOSFETs and their Applications(244 K) 2013年5月03日
AN-6099 采用屏蔽式栅极技术的新型 PowerTrench®MOSFET 提高同步整流应用的系统效率和功率密度(1,295 K) 2013年6月27日
AN-7510 A New PSPICE Subcircuit for the Power MOSFET Featuring Global Temperature Options(222 K) 2011年3月05日
AN-7533 A Revised MOSFET Model With Dynamic Temperature Compensation(132 K) 2011年3月05日
AN-9005 快速开关超结 MOSFET 的驱动和布局设计(2,150 K) 2013年6月27日
AN-9010 MOSFET Basics(361 K) 2011年3月05日
AN-9065 FRFET® in Synchronous Rectification(156 K) 2013年2月14日
AN-9067 LLC 谐振变换器中MOSFET失效模式的分析(1,635 K) 2013年4月15日
数据资料DataSheet下载
概述 文档编号 版本
25V N沟道Power Trench® SyncFET™ FDMC7570S 1
